Люк аэрационный АЭРОЗОР-400

Люк аэрационный АЭРОЗОР-400 монтируется в стену и перекрывает проёмы в наружных вертикальных ограждающих конструкциях здания. Откидная крышка на петлях открывает проём для естественного проветривания и закрывает его в нерабочем положении.

Технические характеристики

Конструкция

Корпус коробчатый, стенового типа, из холоднокатаного листового проката. На лицевой части выполнен опорный фланец для крепления к стеновой конструкции, внутри уложена термоизоляция из минеральной ваты толщиной 50 мм, сверху установлен козырёк для защиты от осадков. В исполнении М предусмотрены элементы для присоединения стеновых люков серии 400.

Крышка состоит из несущей рамы и заполнения, крепится к основанию на петлях и изготавливается из холоднокатаного листового проката. Угол открывания составляет от 30 до 90 градусов в зависимости от размера B, в открытом положении крышка выступает за габарит корпуса наружу здания. Управление — один штоковый электропривод.

Принцип работы

Закрытая крышка вместе с утеплённым корпусом перекрывает проём и работает как часть наружного ограждения. При подаче команды штоковый привод выдвигает шток, крышка откидывается наружу, и через открытое сечение идёт естественный воздухообмен под действием тепловой тяги и ветрового напора, без механического побуждения.

Исполнения и обозначения

Как подобрать

• Размер строительного проёма и требуемая площадь открытого сечения
• Требуемое сопротивление теплопередаче по СП 50.13330.2012 для района строительства
• Расчётный расход воздуха при естественном проветривании
• Размер B, от которого зависит угол открывания крышки (от 30 до 90 градусов)
• Необходимость исполнения М для присоединения стеновых люков серии 400

Монтаж и обслуживание

• Крепление к стеновой конструкции выполняется через опорный фланец на лицевой части корпуса
• Перед фасадом резервируется зона под вылет открытой крышки за габарит корпуса
• Стык корпуса с проёмом герметизируется и утепляется для исключения мостиков холода
• Кабель штокового привода прокладывается со стороны обслуживаемого помещения
• Регулярно проверяют ход штока, состояние петель, козырька и уплотнения по контуру крышки

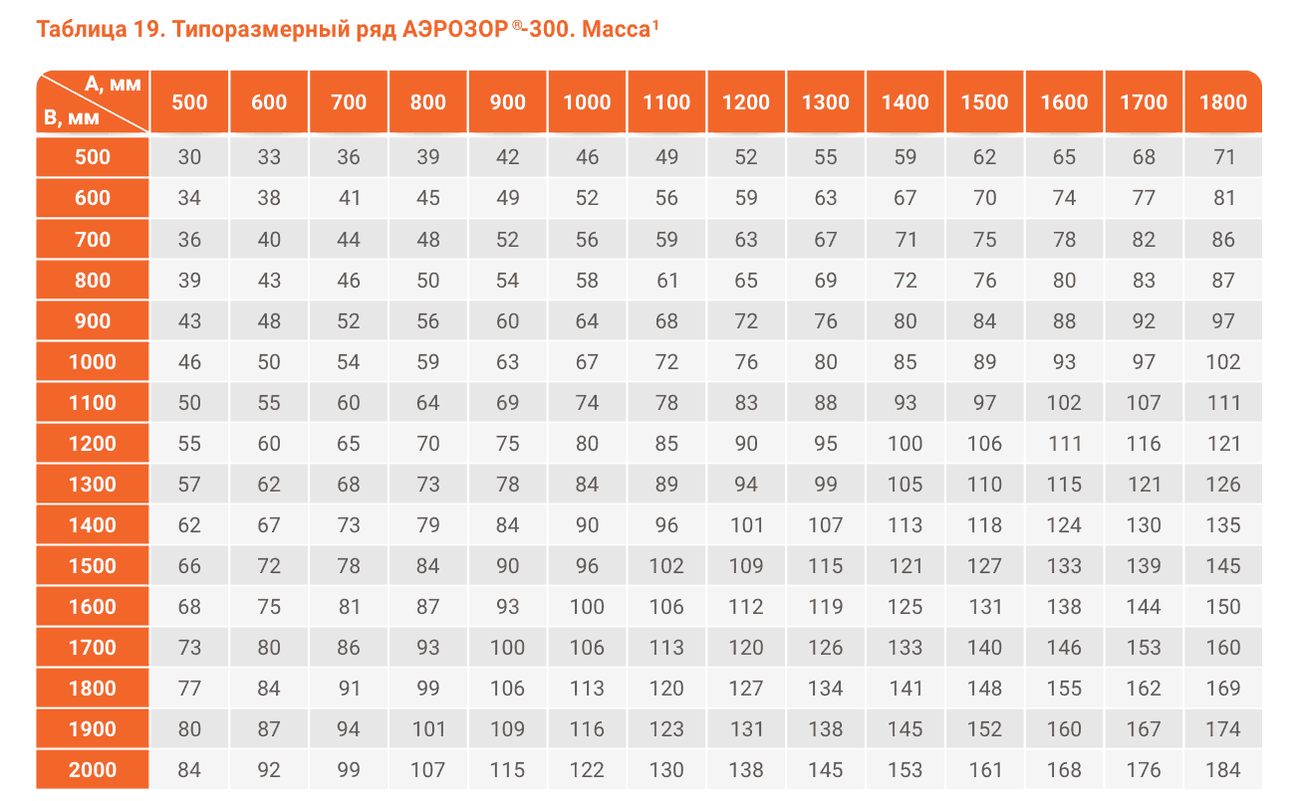

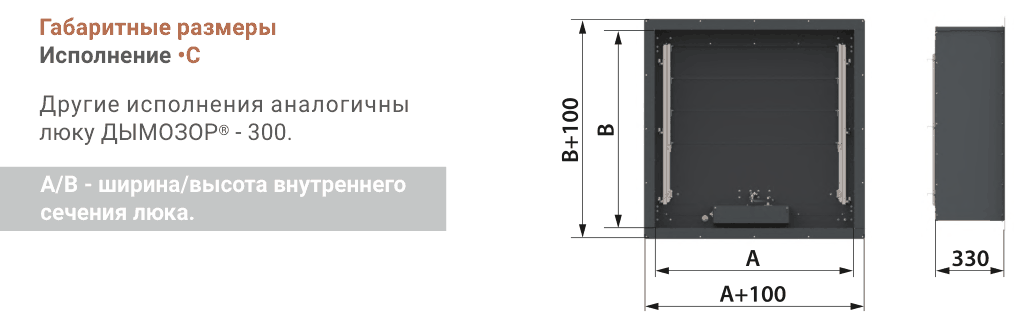

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
