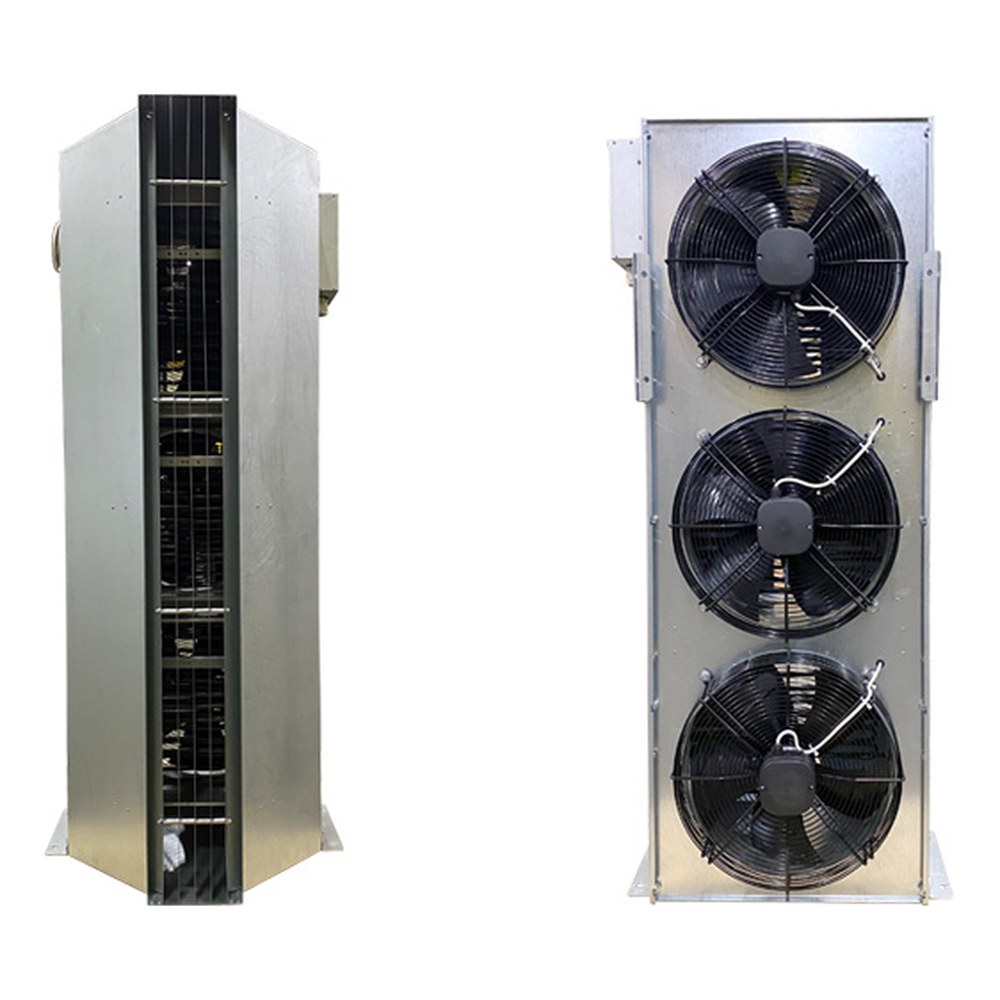

Воздушная завеса Supervent VL-150-E

Воздушная завеса Supervent VL-150-E — промышленная воздушная завеса длиной 1,5 м для проёмов высотой 4–6 м: расход до 6 900 м³/ч, электрический 30 кВт. Монтаж горизонтально или вертикально, кронштейны и выносной пульт с термостатом в комплекте.

Технические характеристики

Размеры и схемы

Назначение

Промышленные воздушные завесы VL предназначены для защиты открытых дверных проемов и проемов ворот от проникновения холодного уличного воздуха внутрь помещения за счет направленного потока воздуха (с подогревом или без него). Они идеально подходят для защиты проемов высотой 4—6 м и шириной до 10 метров при условии, что завесы устанавливаются с двух сторон проема. Завесы VL можно устанавливать как в горизонтальном, так и в вертикальном положении. Длина модулей завесы 1 м и 1,5 м. Из этих модулей можно формировать группы, которые будут защищать проемы различного размера. Завесы VL прекрасно подходят для коммерческих помещений: гаражей, ангаров, депо, промышленных и складских помещений, хранилищ и теплиц. Завесы предназначены для монтажа внутри помещения и должны быть защищены от попадания влаги и конденсата.

Модельный ряд

Воздушные завесы VL производятся в двух размерах по длине 1 м и 1,5 м и трех исполнениях с водяным нагревом, электрическим нагревом и без нагрева. Завесы с водным нагревом могут быть с защитой от обмерзания, либо без него. Завесы с электрическим подогревом выпускаются в вертикальном и горизонтальном исполнении. В комплекте поставляются монтажные кронштейны. Кроме того все завесы снабжены комплектным пультом со встроенным термостатом.

Конструкция

Корпус завесы VL изготовлен из высококачественной оцинкованной стали европейского производства с толщиной покрытия 275 (г цинка)/м2 для защиты от коррозии.

Вентиляторы

Вентиляторы оснащены асинхронными однофазными электродвигателями. Для защиты от перегрева двигатели вентиляторов оснащены термоконтактами с автоматическим перезапуском. Степень защиты завес без нагрева и с водяным нагревателем IP44. Степень защиты завес с электрическим нагревателем IP20.

Водяной нагреватель

Водяной нагреватель изготовлен из медных трубок с алюминиевым оребрением. Водяной нагреватель снабжен клапаном спуска воздуха и клапаном слива воды. Завесы VL 100 KP и VL 150 KP оснащены капиллярным датчиком защиты от обмерзания водяного нагревателя. Максимальная температура воды +130 °C, максимальное рабочее давление 1,6 МПа. Допускается использование смеси воды с содержанием до 50 % гликоля. Для предотвращения повреждения коллекторов подключение к системе теплоснабжения необходимо производить при помощи гибкой подводки.

Электрический нагреватель

Электрический нагреватель сделан из нержавеющей стали (AISI 321). Нагревательные элементы соответствуют международным нормам IEC 60335 и IEC 60038. Безопасность каждой секции нагрева обеспечивается двумя отключающими термостатами. Защитным термостатом с автоматическим сбросом и аварийным термостатом с ручным сбросом. Завесы с электрическим подогревом выпускаются в вертикальном и горизонтальном исполнении. Необходимо устанавливать завесу в соответствии с её исполнением.

Термостат

Комплектный регулируемый настенный термостат NTL‑001D предназначен для поддержания заданной температуры в помещении путем автоматического коммутирования электрической цепи. Термостат не имеет собственного энергопотребления. Рабочий диапазон температур +10…+30 °C, дифференциал <1 °C нагрузочная способность 8 А при 250 В(EN) / 12 А при 250 В(UL). Температура хранения –20…+55 °C. К одному термостату можно подключить несколько завес суммарной длиной до 4 м.

Как подобрать

• Завесы VL — на проёмы высотой 4–6 м; при ширине до 10 м ставятся с двух сторон
• Длина модуля 1; 1,5; 2 и 2,5 м — набирайте группу под ширину проёма
• N — без нагрева, W — вода, KP — вода с датчиком защиты от обмерзания, E — электрический нагрев
• Тепловентиляторы HELIOS — отопление больших открытых помещений: 33 и 58,8 кВт при воде 90/70 °C
