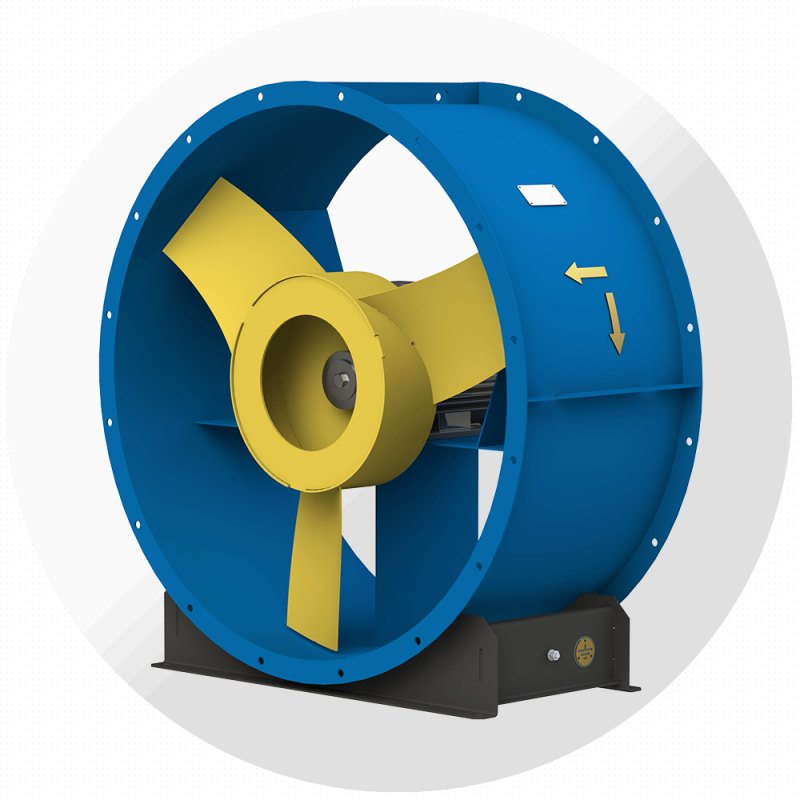

Осевой вентилятор ВО-14-320 №7,1, Ø710 мм
⚙️ Подбор и заказ
Характеристики
Описание
Осевой вентилятор ВО-14-320 №7 — осевой вентилятор с трёхлопастным колесом завода «Виктория» (Москва). Номер 7,1: диаметр рабочего колеса 710 мм. В каталоге завода 1 исполнение по двигателю: производительность от 14 800 до 22 100 м³/ч, полное давление до 311 Па, мощность 2,2 кВт.
Трёхлопастное колесо даёт большой расход при низком сопротивлении сети. Применяется для вентиляции производственных, общественных и жилых зданий, заменяет ВО-06-300 и ВО-12-303.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
| Обозначение | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВО-14-320-7,1-2,2-1500 | 14 800–22 100 | 311…204 | 219…0 | АИР90L4 | 2,2 | 1420 | 81 |
Расшифровка обозначения
ВО-14-320-7,1-2,2-1500
| ВО-14-320 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
| 02-01 | тип крепления (01 — на фланцах, 02 — на опоре) и направление потока |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-14-320, мм
| № ВО | hэд | D | D1 | d | L | L1max | L2 | l | b | d1 | B | H | H1 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7,1 | 80…112 | 720 | 760 | 12 | 385 | 540 | 325 | 30 | 580 | 15 | 790 | 410 | 805 | 16 |
| 7,1 | 132 | 720 | 760 | 12 | 485 | 750 | 425 | 30 | 580 | 15 | 790 | 410 | 805 | 16 |
Конструкция и особенности
- Низкого давления
- Количество лопаток – 3
Назначение и исполнения
- По типу крепления: 01 (на фланцах); 02 (на опоре)
- По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)
- Общего назначения — без обозначения
Условия эксплуатации
Вентиляторы ВО-14-320 должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВО-14-320.
Где применяется
- Общеобменная вентиляция цехов, складов, сельскохозяйственных зданий
- Системы кондиционирования и воздушного отопления
- Проветривание помещений с небольшим сопротивлением сети
- Санитарно-технические и производственные установки
Как подобрать
- Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
- Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
- При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
- Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
- Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-14-320, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
