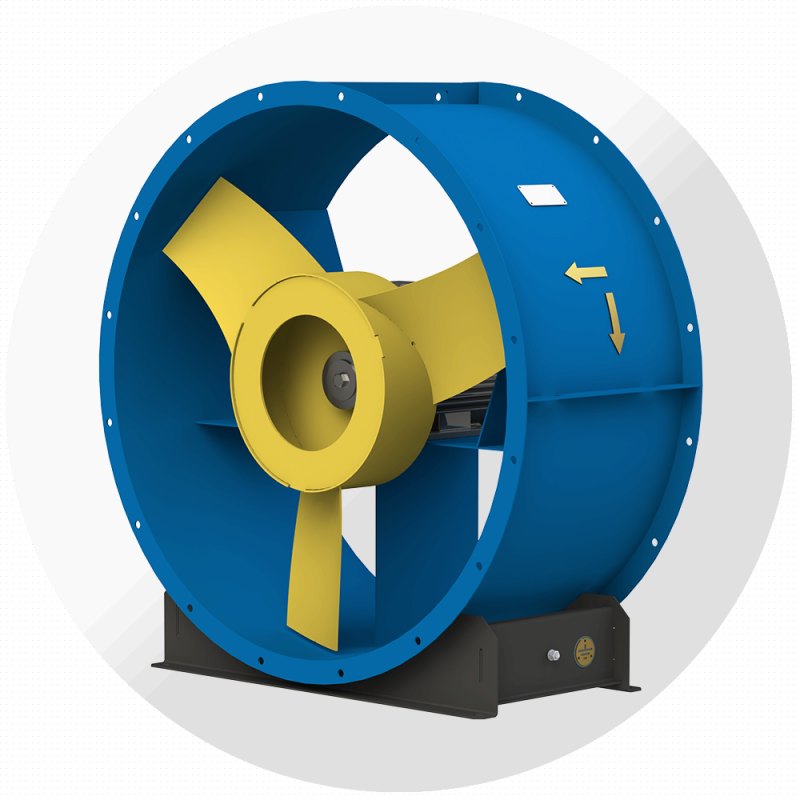

Осевой вентилятор ВО-14-320 №4, Ø400 мм
⚙️ Подбор и заказ
Характеристики
Описание
Осевой вентилятор ВО-14-320 №4 — осевой вентилятор с трёхлопастным колесом завода «Виктория» (Москва). Номер 4: диаметр рабочего колеса 400 мм. В каталоге завода 2 исполнения по двигателю: производительность от 2500 до 7800 м³/ч, полное давление до 386 Па, мощность 0,18–0,75 кВт.
Трёхлопастное колесо даёт большой расход при низком сопротивлении сети. Применяется для вентиляции производственных, общественных и жилых зданий, заменяет ВО-06-300 и ВО-12-303.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 1 исполнение
| Обозначение | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВО-14-320-4-0,75-3000 | 5200–7800 | 386…254 | 272…0 | АИР71А2 | 0,75 | 2820 | 21 |
1500 мин⁻¹ — 1 исполнение
| Обозначение | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВО-14-320-4-0,18-1500 | 2500–3700 | 87…57 | 61…0 | АИР56В4 | 0,18 | 1350 | 16 |
Расшифровка обозначения
ВО-14-320-4-0,18-1500
| ВО-14-320 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
| 02-01 | тип крепления (01 — на фланцах, 02 — на опоре) и направление потока |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-14-320, мм
| № ВО | hэд | D | D1 | d | L | L1max | L2 | l | b | d1 | B | H | H1 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 56…71 | 405 | 440 | 10 | 245 | 380 | 185 | 30 | 260 | 15 | 475 | 250 | 490 | 8 |
| 4 | 80…100 | 405 | 440 | 10 | 345 | 425 | 285 | 30 | 260 | 15 | 475 | 250 | 490 | 8 |
Конструкция и особенности
- Низкого давления
- Количество лопаток – 3
Назначение и исполнения
- По типу крепления: 01 (на фланцах); 02 (на опоре)
- По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)
- Общего назначения — без обозначения
Условия эксплуатации
Вентиляторы ВО-14-320 должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВО-14-320.
Где применяется
- Общеобменная вентиляция цехов, складов, сельскохозяйственных зданий
- Системы кондиционирования и воздушного отопления
- Проветривание помещений с небольшим сопротивлением сети
- Санитарно-технические и производственные установки
Как подобрать
- Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
- Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
- При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
- Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
- Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-14-320, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
