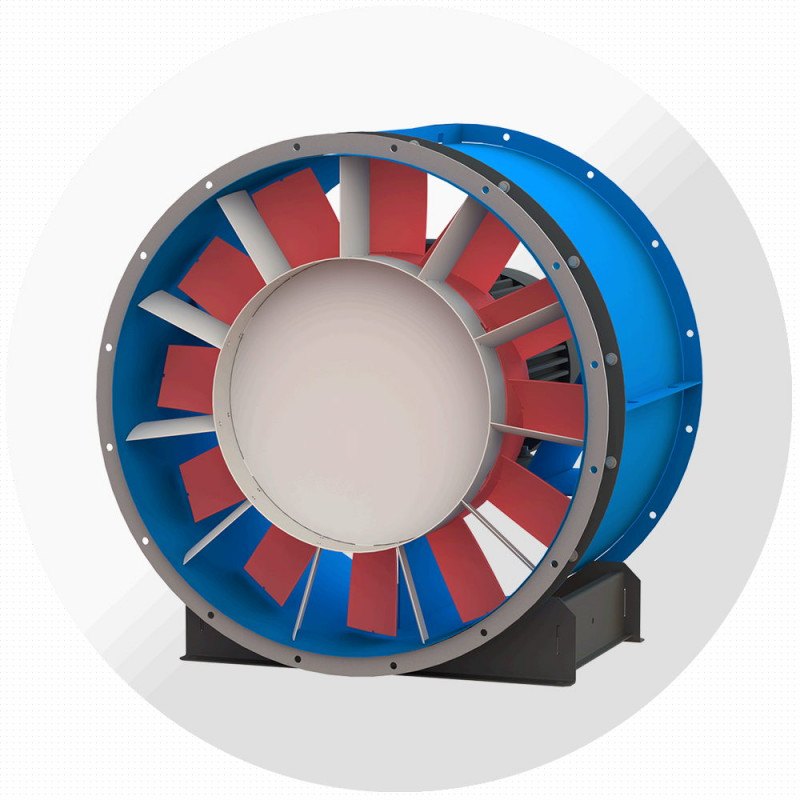

Осевой вентилятор ВО-13-284 №7,1, Ø710 мм

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: ВО-13-284-7,1

Технический лист ВО-13-284 — страницы каталога заводаСкачать ↓Каталог «Дополнительная комплектация» 2024Скачать ↓Сертификат ISO 9001 завода «Виктория»Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Осевой вентилятор ВО-13-284 №7,1: диаметр колеса 710 мм, производительность 2100–43 000 м³/ч, давление до 1175 Па, двигатели 0,18–15 кВт. Общеобменная вентиляция.

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Страна Россия

Масса, кг 58–203

Частота вращения, мин⁻¹ 3000 / 1500 / 1000 / 750

Мощность двигателя, кВт 0,18–15

Бренд Виктория

Полное давление, Па до 1175

Производительность, м³/ч 2100–43 000

Диаметр колеса, мм 710

Номер вентилятора 7,1

Тип Канальный осевой

Серия ВО-13-284

Подробно

Описание

Осевой вентилятор ВО-13-284 №7 — осевой вентилятор низкого и среднего давления завода «Виктория» (Москва). Номер 7,1: диаметр рабочего колеса 710 мм. В каталоге завода 80 исполнений по двигателю: производительность от 2100 до 43 000 м³/ч, полное давление до 1175 Па, мощность 0,18–15 кВт.

Применяется в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления зданий любого назначения; заменяет вентиляторы В-06-300, ВО-12-303, ВО-25-188 и ВО-30-160.

СерияВО-13-284

Номер и диаметр колеса№7,1 · 710 мм

Производительность2100–43 000 м³/ч

Полное давлениедо 1175 Па

Мощность двигателя0,18–15 кВт

Частота вращения3000 / 1500 / 1000 / 750 мин⁻¹

Масса58–203 кг

НазначениеОбщеобменная вентиляция

ПроизводствоРоссия, завод «Виктория»

Исполнения по электродвигателю

Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.

3000 мин⁻¹ — 7 исполнений

Обозначение	Лопаток	Угол, °	Q, м³/ч	Pv, Па	Psv, Па	Двигатель	N, кВт	n, мин⁻¹	Масса, кг
ВО-13-284-4/25-7,1-7,5-3000	4	25	13 400–32 800	780…415	712…0	АИР112M2	7,5	2890	94
ВО-13-284-4/35-7,1-11-3000	4	35	26 900–43 000	866…723	590…0	АИР132M2	11	2910	145
ВО-13-284-6/20-7,1-11-3000	6	20	13 100–34 400	945…458	880…0	АИР132M2	11	2910	145
ВО-13-284-6/25-7,1-11-3000	6	25	15 400–37 200	1020…544	926…0	АИР132M2	11	2910	145
ВО-13-284-8/20-7,1-11-3000	8	20	15 400–35 600	1060…501	969…0	АИР132M2	11	2910	145
ВО-13-284-6/30-7,1-15-3000	6	30	22 600–41 700	1132…688	937…0	АИР160S2	15	2930	203
ВО-13-284-8/25-7,1-15-3000	8	25	16 700–38 800	1175…601	1069…0	АИР160S2	15	2930	203

1500 мин⁻¹ — 27 исполнений

Обозначение	Лопаток	Угол, °	Q, м³/ч	Pv, Па	Psv, Па	Двигатель	N, кВт	n, мин⁻¹	Масса, кг
ВО-13-284-4/15-7,1-0,75-1500	4	15	4200–13 100	160	11 153…1	АИР71В4	0,75	1350	61
ВО-13-284-4/20-7,1-0,75-1500	4	20	6000–14 600	168	1155	АИР71В4	0,75	1350	61
ВО-13-284-6/15-7,1-0,75-1500	6	15	5300–14 600	210	3199…1	АИР71В4	0,75	1350	61
ВО-13-284-10/15-7,1-1,1-1500	10	15	6400–16 100	241…1	225…1	АИР80А4	1,1	1410	—
ВО-13-284-4/25-7,1-1,1-1500	4	25	6600–16 100	187…1	171…1	АИР80А4	1,1	1410	68
ВО-13-284-4/30-7,1-1,1-1500	4	30	9600–18 200	196…1	4159	АИР80А4	1,1	1410	68
ВО-13-284-6/20-7,1-1,1-1500	6	20	6400–16 800	227…1	0…1	АИР80А4	1,1	1410	68
ВО-13-284-8/15-7,1-1,1-1500	8	15	5800–15 200	230	3217…1	АИР80А4	1,1	1410	69
ВО-13-284-10/20-7,1-1,5-1500	10	20	8200–18 200	265…1	1239…1	АИР80В4	1,5	1410	70
ВО-13-284-4/35-7,1-1,5-1500	4	35	13 200–21 000	208…1	3…1	АИР80В4	1,5	1410	68
ВО-13-284-6/25-7,1-1,5-1500	6	25	7500–18 200	245…1	1222…11	АИР80В4	1,5	1410	68
ВО-13-284-6/30-7,1-1,5-1500	6	30	11 100–20 400	271…1	5225…1	АИР80В4	1,5	1410	68
ВО-13-284-8/20-7,1-1,5-1500	8	20	7500–17 500	254…1	232…1	АИР80В4	1,5	1410	69
ВО-13-284-8/25-7,1-1,5-1500	8	25	8200–19 000	282…1	4256…1	АИР80В4	1,5	1410	69
ВО-13-284-10/25-7,1-2,2-1500	10	25	8800–19 700	292…1	5263…1	АИР90L4	2,2	1420	78
ВО-13-284-10/30-7,1-2,2-1500	10	30	12 300–22 000	313…1	9255…1	АИР90L4	2,2	1420	78
ВО-13-284-12к/17-7,1-2,2-1500	12	17	5300–11 100	393…93	373…1	АИР90L4	2,2	1420	78
ВО-13-284-12к/20-7,1-2,2-1500	12	20	6500–14 100	436…153	406…0	АИР90L4	2,2	1420	78
ВО-13-284-6/35-7,1-2,2-1500	6	35	13 400–22 700	280…2	210…11	АИР90L4	2,2	1420	77
ВО-13-284-8/30-7,1-2,2-1500	8	30	11 700–21 000	302…1	5250	АИР90L4	2,2	1420	78
ВО-13-284-8/35-7,1-2,2-1500	8	35	14 000–23 400	309…2	7234…1	АИР90L4	2,2	1420	78
ВО-13-284-10/35-7,1-3-1500	10	35	15 200–24 800	320…2	1232…1	АИР100S4	3	1410	86
ВО-13-284-12к/25-7,1-3-1500	12	25	8800–16 900	455…220	400…0	АИР100S4	3	1410	88
ВО-13-284-12к/30-7,1-3-1500	12	30	11 400–19 900	492…306	389…0	АИР100S4	3	1410	88
ВО-13-284-12к/35-7,1-4-1500	12	35	13 400–21 700	530…362	387…0	АИР100L4	4	1410	88
ВО-13-284-12к/40-7,1-5,5-1500	12	40	15 000–23 900	564…445	387…0	АИР112M4	5,5	1440	96
ВО-13-284-12к/45-7,1-7,5-1500	12	45	17 900–26 100	585…514	344…0	АИР132S4	7,5	1455	146

1000 мин⁻¹ — 26 исполнений

Обозначение	Лопаток	Угол, °	Q, м³/ч	Pv, Па	Psv, Па	Двигатель	N, кВт	n, мин⁻¹	Масса, кг
ВО-13-284-4/15-7,1-0,18-1000	4	15	2700–8500	67…29	64…0	АИР63А6	0,18	860	58
ВО-13-284-4/20-7,1-0,18-1000	4	20	3900–9500	70…35	64…0	АИР63А6	0,18	860	58
ВО-13-284-4/25-7,1-0,25-1000	4	25	4200–10 400	78…42	71…0	АИР63В6	0,25	860	58
ВО-13-284-6/15-7,1-0,25-1000	6	15	3400–9400	87…34	83…0	АИР63В6	0,25	860	58
ВО-13-284-8/15-7,1-0,25-1000	8	15	3700–9800	96…39	91	АИР63В6	0,25	860	59
ВО-13-284-10/15-7,1-0,37-1000	10	15	4100–10 400	100…42	94…0	АИР71А6	0,37	900	61
ВО-13-284-10/20-7,1-0,37-1000	10	20	5300–11 800	110…54	100	АИР71А6	0,37	900	61
ВО-13-284-4/30-7,1-0,37-1000	4	30	6200–11 800	82…56	66…0	АИР71А6	0,37	900	61
ВО-13-284-4/35-7,1-0,37-1000	4	35	8500–13 600	87…72	59…0	АИР71А6	0,37	900	61
ВО-13-284-6/20-7,1-0,37-1000	6	20	4100–10 900	95…46	88…0	АИР71А6	0,37	900	61
ВО-13-284-6/25-7,1-0,37-1000	6	25	7900–11 800	102…54	93…0	АИР71А6	0,37	900	—
ВО-13-284-8/20-7,1-0,37-1000	8	20	4900–11 300	106…50	97…0	АИР71А6	0,37	900	61
ВО-13-284-10/25-7,1-0,55-1000	10	25	5700–12 700	122…64	110…0	АИР71В6	0,55	920	61
ВО-13-284-10/30-7,1-0,55-1000	10	30	7900–14 200	130…79	106…0	АИР71В6	0,55	920	61
ВО-13-284-12к/17-7,1-0,55-1000	12	17	3400–7100	164…39	156…0	АИР71В6	0,55	920	64
ВО-13-284-12к/20-7,1-0,55-1000	12	20	4200–9100	182…64	169…0	АИР71В6	0,55	920	64
ВО-13-284-6/35-7,1-0,55-1000	6	35	8700–14 700	117…85	87…0	АИР71В6	0,55	920	61
ВО-13-284-8/25-7,1-0,55-1000	8	25	5300–12 300	118…60	107…0	АИР71В6	0,55	920	61
ВО-13-284-8/30-7,1-0,55-1000	8	30	7500–13 500	126…73	104…0	АИР71В6	0,55	920	61
ВО-13-284-10/35-7,1-0,75-1000	10	35	9800–16 000	133…100	97…0	АИР80А6	0,75	920	69
ВО-13-284-12к/25-7,1-0,75-1000	12	25	5700–10 900	190…92	167…0	АИР80А6	0,75	920	70
ВО-13-284-8/35-7,1-0,75-1000	8	35	9100–15 100	129…90	98…0	АИР80А6	0,75	920	69
ВО-13-284-12к/30-7,1-1,1-1000	12	30	7400–12 800	205…128	162…0	АИР80В6	1,1	920	70
ВО-13-284-12к/35-7,1-1,1-1000	12	35	8700–14 000	221…151	161…0	АИР80В6	1,1	920	70
ВО-13-284-12к/40-7,1-1,5-1000	12	40	9700–15 400	235…186	161…0	АИР90L6	1,5	935	80
ВО-13-284-12к/45-7,1-2,2-1000	12	45	11 600–16 800	244…214	144…0	АИР100L6	2,2	940	88

750 мин⁻¹ — 20 исполнений

Обозначение	Лопаток	Угол, °	Q, м³/ч	Pv, Па	Psv, Па	Двигатель	N, кВт	n, мин⁻¹	Масса, кг
ВО-13-284-10/15-7,1-0,25-750	10	15	3200–7900	58…24	55…0	АИР71В8	0,25	720	61
ВО-13-284-10/30-7,1-0,25-750	10	30	6100–10 800	76…46	62…0	АИР71В8	0,25	720	61
ВО-13-284-4/15-7,1-0,25-750	4	15	2100–6500	39…17	37…0	АИР71В8	0,25	720	61
ВО-13-284-4/20-7,1-0,25-750	4	20	3000–7200	41…20	38…0	АИР71В8	0,25	720	61
ВО-13-284-4/30-7,1-0,25-750	4	30	4700–9000	48…33	39…0	АИР71В8	0,25	720	61
ВО-13-284-4/35-7,1-0,25-750	4	35	6500–10 400	51…42	34…0	АИР71В8	0,25	720	61
ВО-13-284-6/20-7,1-0,25-750	6	20	3200–8300	55…27	51…0	АИР71В8	0,25	720	61
ВО-13-284-6/25-7,1-0,25-750	6	25	3700–9000	59…32	54…0	АИР71В8	0,25	720	61
ВО-13-284-6/35-7,1-0,25-750	6	35	6600–11 200	68…49	51…0	АИР71В8	0,25	720	61
ВО-13-284-8/15-7,1-0,25-750	8	15	2900–7500	56…23	53…0	АИР71В8	0,25	720	62
ВО-13-284-8/25-7,1-0,25-750	8	25	4000–9400	69…35	62…0	АИР71В8	0,25	720	62
ВО-13-284-10/35-7,1-0,37-750	10	35	7500–12 300	78…58	56…0	АИР80А8	0,37	700	69
ВО-13-284-12к/17-7,1-0,37-750	12	17	2600–5400	96…23	91…0	АИР80А8	0,37	700	70
ВО-13-284-12к/20-7,1-0,37-750	12	20	3200–7000	106…37	99…0	АИР80А8	0,37	700	70
ВО-13-284-12к/25-7,1-0,37-750	12	25	4300–8300	111…53	97…0	АИР80А8	0,37	700	70
ВО-13-284-12к/30-7,1-0,37-750	12	30	5600–9800	120…75	94…0	АИР80А8	0,37	700	70
ВО-13-284-8/35-7,1-0,37-750	8	35	6900–11 500	75…53	57…0	АИР80А8	0,37	700	69
ВО-13-284-12к/35-7,1-0,55-750	12	35	6600–10 700	129…88	94…0	АИР80В8	0,55	700	70
ВО-13-284-12к/40-7,1-0,75-750	12	40	7400–11 800	137…108	94…0	АИР90LА8	0,75	705	80
ВО-13-284-12к/45-7,1-0,75-750	12	45	8800–12 900	142…125	84…0	АИР90LА8	0,75	705	80

Расшифровка обозначения

ВО-13-284-10/20-7,1-0,37-1000

ВО-13-284	тип вентилятора
Z/α	число лопаток (4, 6, 8, 10 — схема ОВ121; 12к — схема К.06) и угол их установки, °
№	номер вентилятора = диаметр колеса в дм
N	установленная мощность двигателя, кВт
n	синхронная частота вращения, мин⁻¹

Габаритные и присоединительные размеры

Спрямляющий аппарат ВО-13-284-СА — Осевой вентилятор ВО-13-284 №7,1 — Спрямляющий аппарат ВО-13-284-СА

Габаритные и присоединительные размеры ВО-13-284, мм

№ ВО	hэд	D	D1	d	L	L1max	L2	l	b	d1	B	H	H1	n
7,1	80…112	720	760	12	385	540	325	30	580	15	790	410	805	16
7,1	132	720	760	12	485	750	425	30	580	15	790	410	805	16

Габаритные и присоединительные размеры ВО-13-284-СА, мм

№ ВО	D	D1	D2	d	Dвт	L	n	Аппарат спрямляющий ВО-13-284-СА
7,1	720	760	790	12	426	100	16

Конструкция и особенности

Низкого и среднего давления
Количество лопаток – 12; (аэродинамическая схема аналог К.06)
Количество лопаток – 4, 6, 8 или 10 (аэродинамическая схема аналог ОВ121)
Надежный корпус: основой служит цилиндрическая обечайка из листового металла с фланцами для легкого соединения с круглыми воздуховодами
Гибкость монтажа: подключение к вентиляционным магистралям может осуществляться непосредственно, с уплотнительной лентой, или через гибкие вставки соответствующего типоразмера для снижения вибрации и шума

Назначение и исполнения

Общего назначения — без обозначения
По типу крепления: 01 (на фланцах); 02 (на опоре)
По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)

Условия эксплуатации

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

По запросу производим сейсмостойкие вентиляторы ВО-13-284.

Осевые вентиляторы ВО-13-284 представляют собой решение для организации принудительного воздухообмена в самых разнообразных системах. Они находят широкое применение в канальных вентиляционных сетях, обеспечивая как подачу свежего, так и удаление отработанного воздуха. Их функциональность не ограничивается стандартной вентиляцией: эти устройства могут эффективно интегрироваться в системы противодымной вентиляции, воздушного отопления, кондиционирования и выполнять прочие санитарно-гигиенические задачи, при условии соблюдения установленных производителем эксплуатационных норм.

Где применяется

Приточные и вытяжные системы производственных цехов, складов, паркингов
Вентиляция и кондиционирование общественных и административных зданий
Воздушное отопление, сушильные и технологические установки
Замена устаревших осевых вентиляторов В-06-300 и ВО-12-303 без переделки воздуховодов

Как подобрать

Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера

Важно знать

Перемещаемая среда

Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.

Сейсмостойкое и специальные исполнения

По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.

Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.

Отправить спецификацию
