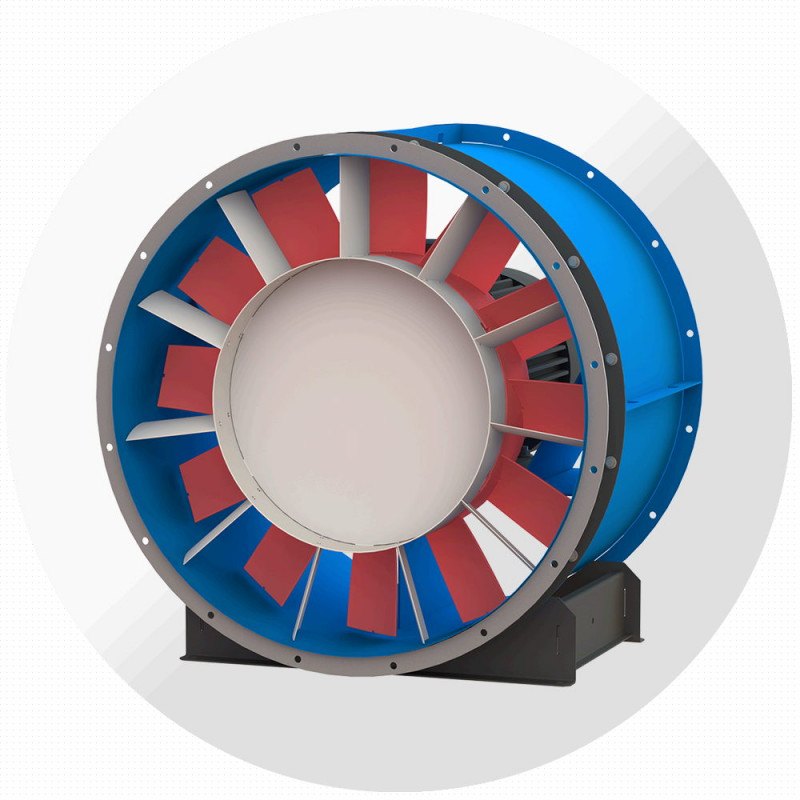

Осевой вентилятор ВО-13-284 №5,6, Ø560 мм

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: ВО-13-284-5,6

Технический лист ВО-13-284 — страницы каталога заводаСкачать ↓Каталог «Дополнительная комплектация» 2024Скачать ↓Сертификат ISO 9001 завода «Виктория»Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Осевой вентилятор ВО-13-284 №5,6: диаметр колеса 560 мм, производительность 1300–24 600 м³/ч, давление до 806 Па, двигатели 0,18–7,5 кВт. Общеобменная вентиляция.

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Страна Россия

Масса, кг 38–76

Частота вращения, мин⁻¹ 3000 / 1500 / 1000

Мощность двигателя, кВт 0,18–7,5

Бренд Виктория

Полное давление, Па до 806

Производительность, м³/ч 1300–24 600

Диаметр колеса, мм 560

Номер вентилятора 5,6

Тип Канальный осевой

Серия ВО-13-284

Подробно

Описание

Осевой вентилятор ВО-13-284 №5 — осевой вентилятор низкого и среднего давления завода «Виктория» (Москва). Номер 5,6: диаметр рабочего колеса 560 мм. В каталоге завода 67 исполнений по двигателю: производительность от 1300 до 24 600 м³/ч, полное давление до 806 Па, мощность 0,18–7,5 кВт.

Применяется в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления зданий любого назначения; заменяет вентиляторы В-06-300, ВО-12-303, ВО-25-188 и ВО-30-160.

СерияВО-13-284

Номер и диаметр колеса№5,6 · 560 мм

Производительность1300–24 600 м³/ч

Полное давлениедо 806 Па

Мощность двигателя0,18–7,5 кВт

Частота вращения3000 / 1500 / 1000 мин⁻¹

Масса38–76 кг

НазначениеОбщеобменная вентиляция

ПроизводствоРоссия, завод «Виктория»

Исполнения по электродвигателю

Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.

3000 мин⁻¹ — 14 исполнений

Обозначение	Лопаток	Угол, °	Q, м³/ч	Pv, Па	Psv, Па	Двигатель	N, кВт	n, мин⁻¹	Масса, кг
ВО-13-284-4/15-5,6-1,5-3000	4	15	4100–13 000	403…173	386…0	АИР80А2	1,5	2880	48
ВО-13-284-6/15-5,6-2,2-3000	6	15	5200–14 400	529…208	502…0	АИР80В2	2,2	2880	59
ВО-13-284-4/30-5,6-3-3000	4	30	9500–18 000	494…338	401…0	АИР90L2	3	2870	60
ВО-13-284-6/20-5,6-3-3000	6	20	6300–16 600	572…277	532…0	АИР90L2	3	2870	59
ВО-13-284-8/20-5,6-3-3000	8	20	7500–17 200	641…303	587…0	АИР90L2	3	2870	58
ВО-13-284-10/20-5,6-4-3000	10	20	8100–18 000	668…330	604…0	АИР100S2	4	2850	67
ВО-13-284-10/25-5,6-4-3000	10	25	8700–19 500	737…390	663…0	АИР100S2	4	2850	67
ВО-13-284-4/35-5,6-4-3000	4	35	13 000–20 800	524…438	357…0	АИР100S2	4	2850	68
ВО-13-284-6/25-5,6-4-3000	6	25	7500–18 000	617…329	561…0	АИР100S2	4	2850	67
ВО-13-284-6/30-5,6-4-3000	6	30	10 900–20 200	685…416	567…0	АИР100S2	4	2850	67
ВО-13-284-8/25-5,6-4-3000	8	25	8100–18 800	711…364	647…0	АИР100S2	4	2850	67
ВО-13-284-6/35-5,6-5,5-3000	6	35	13 300–22 400	705…511	529…0	АИР100L2	5,5	2850	45
ВО-13-284-8/35-5,6-5,5-3000	8	35	13 900–23 100	781…546	591…0	АИР100L2	5,5	2850	67
ВО-13-284-10/35-5,6-7,5-3000	10	35	15 000–24 600	806…607	585…0	АИР112M2	7,5	2890	76

1500 мин⁻¹ — 26 исполнений

Обозначение	Лопаток	Угол, °	Q, м³/ч	Pv, Па	Psv, Па	Двигатель	N, кВт	n, мин⁻¹	Масса, кг
ВО-13-284-4/15-5,6-0,18-1500	4	15	2000–6300	97…42	93…1	АИР56В4	0,18	1350	38
ВО-13-284-4/20-5,6-0,18-1500	4	20	2900–7100	102…51	93…0	АИР56В4	0,18	1350	38
ВО-13-284-4/25-5,6-0,25-1500	4	25	3200–7800	113…60	103…0	АИР63А4	0,25	1350	38
ВО-13-284-6/15-5,6-0,25-1500	6	15	2500–7000	127…50	120…0	АИР63А4	0,25	1350	39
ВО-13-284-10/15-5,6-0,37-1500	10	15	3100–7800	145…60	136…0	АИР63В4	0,37	1350	40
ВО-13-284-4/30-5,6-0,37-1500	4	30	4600–8800	118…81	196…1	АИР63В4	0,37	1350	38
ВО-13-284-6/20-5,6-0,37-1500	6	20	3100–8200	137…66	128…1	АИР63В4	0,37	1350	39
ВО-13-284-6/25-5,6-0,37-1500	6	25	3700–8800	148…79	134…1	АИР63В4	0,37	1350	41
ВО-13-284-8/20-5,6-0,37-1500	8	20	3700–8400	154…73	141…0	АИР63В4	0,37	1350	40
ВО-13-284-10/20-5,6-0,55-1500	10	20	3900–8800	160…79	145…1	АИР71А4	0,55	1360	42
ВО-13-284-10/25-5,6-0,55-1500	10	25	4200–9600	177…94	159…0	АИР71А4	0,55	1360	42
ВО-13-284-12к/17-5,6-0,55-1500	12	17	2700–5500	244…57	231…0	АИР71А4	0,55	1360	42
ВО-13-284-4/35-5,6-0,55-1500	4	35	6400–10 200	126…105	86…0	АИР71А4	0,55	1360	40
ВО-13-284-6/30-5,6-0,55-1500	6	30	5300–9900	164…100	136…0	АИР71А4	0,55	1360	41
ВО-13-284-8/25-5,6-0,55-1500	8	25	3900–9200	170…87	155…1	АИР71А4	0,55	1360	42
ВО-13-284-8/30-5,6-0,55-1500	8	30	5600–10 100	183…106	152…0	АИР71А4	0,55	1360	42
ВО-13-284-10/30-5,6-0,75-1500	10	30	5900–10 600	189…114	154…0	АИР71В4	0,75	1350	42
ВО-13-284-10/35-5,6-0,75-1500	10	35	7300–12 000	193…146	140…0	АИР71В4	0,75	1350	42
ВО-13-284-12к/20-5,6-0,75-1500	12	20	3200–6800	260…91	241…0	АИР71В4	0,75	1350	42
ВО-13-284-6/35-5,6-0,75-1500	6	35	6500–11 000	169…123	127…1	АИР71В4	0,75	1350	49
ВО-13-284-8/35-5,6-0,75-1500	8	35	6800–11 300	187…131	142…0	АИР71В4	0,75	1350	42
ВО-13-284-12к/25-5,6-1,1-1500	12	25	4300–8300	280…135	245…0	АИР80А4	1,1	1410	50
ВО-13-284-12к/30-5,6-1,1-1500	12	30	5400–9700	300…185	242…1	АИР80А4	1,1	1410	50
ВО-13-284-12к/35-5,6-1,5-1500	12	35	6500–10 800	324…227	242…0	АИР80В4	1,5	1410	50
ВО-13-284-12к/40-5,6-1,5-1500	12	40	7500–11 800	340…275	230…0	АИР80В4	1,5	1410	50
ВО-13-284-12к/45-5,6-2,2-1500	12	45	8600–12 700	361…317	217…1	АИР90L4	2,2	1420	60

1000 мин⁻¹ — 27 исполнений

Обозначение	Лопаток	Угол, °	Q, м³/ч	Pv, Па	Psv, Па	Двигатель	N, кВт	n, мин⁻¹	Масса, кг
ВО-13-284-10/15-5,6-0,18-1000	10	15	2000–4900	58…24	55…0	АИР63А6	0,18	860	40
ВО-13-284-10/20-5,6-0,18-1000	10	20	2500–5600	64…32	58…0	АИР63А6	0,18	860	40
ВО-13-284-10/25-5,6-0,18-1000	10	25	2700–6100	71…38	64…0	АИР63А6	0,18	860	40
ВО-13-284-10/30-5,6-0,18-1000	10	30	3800–6700	76…46	62…0	АИР63А6	0,18	860	40
ВО-13-284-12к/17-5,6-0,18-1000	12	17	1700–3400	98…24	93…0	АИР63А6	0,18	860	39
ВО-13-284-12к/20-5,6-0,18-1000	12	20	2000–4300	106…37	99…0	АИР63А6	0,18	860	39
ВО-13-284-4/15-5,6-0,18-1000	4	15	1300–4000	39…17	37…0	АИР63А6	0,18	860	39
ВО-13-284-4/20-5,6-0,18-1000	4	20	1800–4500	41…20	38…0	АИР63А6	0,18	860	39
ВО-13-284-4/25-5,6-0,18-1000	4	25	2000–4900	45…24	42…0	АИР63А6	0,18	860	39
ВО-13-284-4/30-5,6-0,18-1000	4	30	2900–5600	48…33	39…0	АИР63А6	0,18	860	39
ВО-13-284-4/35-5,6-0,18-1000	4	35	4000–6500	51…42	34…0	АИР63А6	0,18	860	39
ВО-13-284-6/15-5,6-0,18-1000	6	15	1600–4500	51…20	48…0	АИР63А6	0,18	860	39
ВО-13-284-6/20-5,6-0,18-1000	6	20	2000–5200	55…27	51	АИР63А6	0,18	860	39
ВО-13-284-6/25-5,6-0,18-1000	6	25	2300–5600	59…32	54…0	АИР63А6	0,18	860	39
ВО-13-284-6/30-5,6-0,18-1000	6	30	3400–6300	66…40	55…0	АИР63А6	0,18	860	39
ВО-13-284-6/35-5,6-0,18-1000	6	35	4100–7000	68…49	51…0	АИР63А6	0,18	860	39
ВО-13-284-8/15-5,6-0,18-1000	8	15	1800–4700	56…23	53…0	АИР63А6	0,18	860	40
ВО-13-284-8/20-5,6-0,18-1000	8	20	2300–5400	62…29	56…0	АИР63А6	0,18	860	40
ВО-13-284-8/25-5,6-0,18-1000	8	25	2500–5800	68…35	62…0	АИР63А6	0,18	860	40
ВО-13-284-8/30-5,6-0,18-1000	8	30	3600–6400	73…43	61…0	АИР63А6	0,18	860	40
ВО-13-284-8/35-5,6-0,18-1000	8	35	4300–7200	75…53	57…0	АИР63А6	0,18	860	40
ВО-13-284-10/35-5,6-0,25-1000	10	35	4700–7600	78…58	56…0	АИР63В6	0,25	860	40
ВО-13-284-12к/25-5,6-0,25-1000	12	25	2700–5200	111…54	98…0	АИР63В6	0,25	860	39
ВО-13-284-12к/30-5,6-0,25-1000	12	30	3400–6100	120…74	96…0	АИР63В6	0,25	860	39
ВО-13-284-12к/35-5,6-0,37-1000	12	35	4100–6800	131…91	97…0	АИР71А6	0,37	900	42
ВО-13-284-12к/40-5,6-0,55-1000	12	40	4800–7500	135…111	87…0	АИР71В6	0,55	920	42
ВО-13-284-12к/45-5,6-0,55-1000	12	45	5500–8000	142…125	84…0	АИР71В6	0,55	920	42

Расшифровка обозначения

ВО-13-284-6/35-5,6-0,75-1500

ВО-13-284	тип вентилятора
Z/α	число лопаток (4, 6, 8, 10 — схема ОВ121; 12к — схема К.06) и угол их установки, °
№	номер вентилятора = диаметр колеса в дм
N	установленная мощность двигателя, кВт
n	синхронная частота вращения, мин⁻¹

Габаритные и присоединительные размеры

Спрямляющий аппарат ВО-13-284-СА — Осевой вентилятор ВО-13-284 №5,6 — Спрямляющий аппарат ВО-13-284-СА

Габаритные и присоединительные размеры ВО-13-284, мм

№ ВО	hэд	D	D1	d	L	L1max	L2	l	b	d1	B	H	H1	n
5,6	63…112	565	600	12	385	520	325	30	440	15	635	335	655	16
5,6	132	565	600	12	405	580	325	40	440	15	635	335	655	16

Габаритные и присоединительные размеры ВО-13-284-СА, мм

№ ВО	D	D1	D2	d	Dвт	L	n	Аппарат спрямляющий ВО-13-284-СА
5,6	565	600	635	12	336	80	16

Конструкция и особенности

Низкого и среднего давления
Количество лопаток – 12; (аэродинамическая схема аналог К.06)
Количество лопаток – 4, 6, 8 или 10 (аэродинамическая схема аналог ОВ121)
Надежный корпус: основой служит цилиндрическая обечайка из листового металла с фланцами для легкого соединения с круглыми воздуховодами
Гибкость монтажа: подключение к вентиляционным магистралям может осуществляться непосредственно, с уплотнительной лентой, или через гибкие вставки соответствующего типоразмера для снижения вибрации и шума

Назначение и исполнения

Общего назначения — без обозначения
По типу крепления: 01 (на фланцах); 02 (на опоре)
По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)

Условия эксплуатации

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

По запросу производим сейсмостойкие вентиляторы ВО-13-284.

Осевые вентиляторы ВО-13-284 представляют собой решение для организации принудительного воздухообмена в самых разнообразных системах. Они находят широкое применение в канальных вентиляционных сетях, обеспечивая как подачу свежего, так и удаление отработанного воздуха. Их функциональность не ограничивается стандартной вентиляцией: эти устройства могут эффективно интегрироваться в системы противодымной вентиляции, воздушного отопления, кондиционирования и выполнять прочие санитарно-гигиенические задачи, при условии соблюдения установленных производителем эксплуатационных норм.

Где применяется

Приточные и вытяжные системы производственных цехов, складов, паркингов
Вентиляция и кондиционирование общественных и административных зданий
Воздушное отопление, сушильные и технологические установки
Замена устаревших осевых вентиляторов В-06-300 и ВО-12-303 без переделки воздуховодов

Как подобрать

Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера

Важно знать

Перемещаемая среда

Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.

Сейсмостойкое и специальные исполнения

По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.

Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
