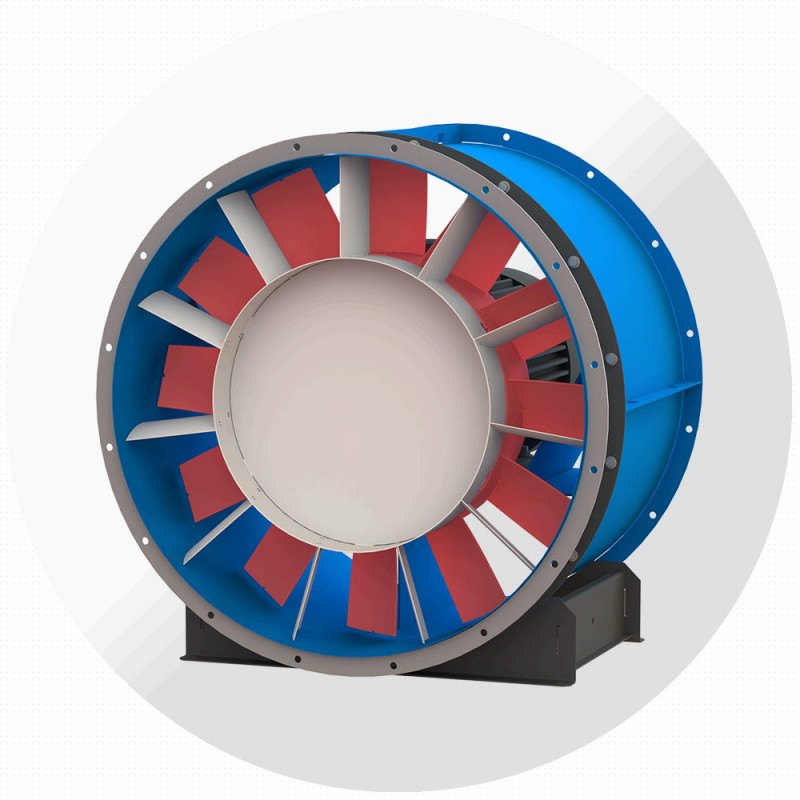

Осевой вентилятор ВО-13-284 №3,15, Ø315 мм
⚙️ Подбор и заказ
Характеристики
Описание
Осевой вентилятор ВО-13-284 №3 — осевой вентилятор низкого и среднего давления завода «Виктория» (Москва). Номер 3,15: диаметр рабочего колеса 315 мм. В каталоге завода 46 исполнений по двигателю: производительность от 300 до 4100 м³/ч, полное давление до 229 Па, мощность 0,12–12 кВт.
Применяется в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления зданий любого назначения; заменяет вентиляторы В-06-300, ВО-12-303, ВО-25-188 и ВО-30-160.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 20 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВО-13-284-10/15-3,15-0,18-3000 | 10 | 15 | 1100–2700 | 173…72 | 161…0 | АИР56А2 | 0,18 | 2700 | 13 |
| ВО-13-284-10/20-3,15-0,18-3000 | 10 | 20 | 1400–3000 | 190…94 | 172…0 | АИР56А2 | 0,18 | 2700 | 13 |
| ВО-13-284-4/15-3,15-0,18-3000 | 4 | 15 | 700–2200 | 115…49 | 110…0 | АИР56А2 | 0,18 | 2700 | 12 |
| ВО-13-284-4/20-3,15-0,18-3000 | 4 | 20 | 1000–2400 | 121…60 | 111…0 | АИР56А2 | 0,18 | 2700 | 12 |
| ВО-13-284-4/25-3,15-0,18-3000 | 4 | 25 | 1100–2700 | 134…72 | 123…0 | АИР56А2 | 0,18 | 2700 | 12 |
| ВО-13-284-4/30-3,15-0,18-3000 | 4 | 30 | 1600–3000 | 141…96 | 114…0 | АИР56А2 | 0,18 | 2700 | 12 |
| ВО-13-284-4/35-3,15-0,18-3000 | 4 | 35 | 2200–3500 | 149…125 | 102…0 | АИР56А2 | 0,18 | 2700 | 12 |
| ВО-13-284-6/15-3,15-0,18-3000 | 6 | 15 | 900–2400 | 150…59 | 143…0 | АИР56А2 | 0,18 | 2700 | 12 |
| ВО-13-284-6/20-3,15-0,18-3000 | 6 | 20 | 1100–2800 | 163…79 | 152…0 | АИР56А2 | 0,18 | 2700 | 12 |
| ВО-13-284-6/25-3,15-0,18-3000 | 6 | 25 | 1300–3000 | 176…94 | 160…0 | АИР56А2 | 0,18 | 2700 | 12 |
| ВО-13-284-8/15-3,15-0,18-3000 | 8 | 15 | 1000–2500 | 165…67 | 156…0 | АИР56А2 | 0,18 | 2700 | 13 |
| ВО-13-284-8/20-3,15-0,18-3000 | 8 | 20 | 1300–2900 | 182…86 | 167…0 | АИР56А2 | 0,18 | 2700 | 13 |
| ВО-13-284-10/25-3,15-0,25-3000 | 10 | 25 | 1500–3300 | 210…111 | 189…0 | АИР56В2 | 0,25 | 2730 | 13 |
| ВО-13-284-6/30-3,15-0,25-3000 | 6 | 30 | 1800–3400 | 195…118 | 161…0 | АИР56В2 | 0,25 | 2730 | 12 |
| ВО-13-284-8/25-3,15-0,25-3000 | 8 | 25 | 1400–3200 | 202…104 | 184…0 | АИР56В2 | 0,25 | 2730 | 13 |
| ВО-13-284-8/30-3,15-0,25-3000 | 8 | 30 | 1900–3500 | 217…126 | 180…0 | АИР56В2 | 0,25 | 2730 | 13 |
| ВО-13-284-10/30-3,15-0,37-3000 | 10 | 30 | 2000–3700 | 224…136 | 183…0 | АИР63А2 | 0,37 | 2730 | 17 |
| ВО-13-284-10/35-3,15-0,37-3000 | 10 | 35 | 2500–4100 | 229…173 | 166…0 | АИР63А2 | 0,37 | 2730 | 17 |
| ВО-13-284-6/35-3,15-0,37-3000 | 6 | 35 | 2200–3800 | 201…145 | 150…0 | АИР63А2 | 0,37 | 2730 | 16 |
| ВО-13-284-8/35-3,15-0,37-3000 | 8 | 35 | 2300–3900 | 222…155 | 168…0 | АИР63А2 | 0,37 | 2730 | 17 |
1500 мин⁻¹ — 26 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВО-13-284-10/15-3,15-0,12-1500 | 10 | 15 | 500–1300 | 42…17 | 39…0 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-10/20-3,15-0,12-1500 | 10 | 20 | 700–1500 | 46…23 | 41…0 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-10/25-3,15-0,12-1500 | 10 | 25 | 700–1600 | 51…27 | 45…1 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-10/30-3,15-0,12-1500 | 10 | 30 | 1000–1800 | 54…33 | 44 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-12к/17-3,15-0,12-1500 | 12 | 17 | 400–900 | 69…16 | 66…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-12к/20-3,15-0,12-1500 | 12 | 20 | 500–1100 | 74…26 | 68…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-12к/25-3,15-0,12-1500 | 12 | 25 | 700–1400 | 81…38 | 72…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-12к/30-3,15-0,12-1500 | 12 | 30 | 900–1600 | 86…50 | 70…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-12к/35-3,15-0,12-1500 | 12 | 35 | 1100–1800 | 94…64 | 70…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-12к/40-3,15-0,12-1500 | 12 | 40 | 1200–1900 | 97…75 | 68…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-12к/45-3,15-0,12-1500 | 12 | 45 | 1400–2100 | 105…89 | 66…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-4/15-3,15-0,12-1500 | 4 | 15 | 300–1100 | 28…12 | 26…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-4/20-3,15-0,12-1500 | 4 | 20 | 500–1200 | 29…15 | 27…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-4/25-3,15-0,12-1500 | 4 | 25 | 500–1300 | 32…17 | 30…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-4/30-3,15-0,12-1500 | 4 | 30 | 800–1500 | 34…23 | 28…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-4/35-3,15-0,12-1500 | 4 | 35 | 1100–1700 | 36…30 | 24…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-6/15-3,15-0,12-1500 | 6 | 15 | 400–1200 | 36…14 | 34…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-6/20-3,15-0,12-1500 | 6 | 20 | 500–1400 | 39…19 | 37…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-6/25-3,15-0,12-1500 | 6 | 25 | 600–1500 | 42…23 | 38…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-6/30-3,15-0,12-1500 | 6 | 30 | 900–1700 | 47…29 | 39…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-6/35-3,15-0,12-1500 | 6 | 35 | 1100–1900 | 48…35 | 36…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-8/15-3,15-0,12-1500 | 8 | 15 | 500–1200 | 40…16 | 38…0 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-8/20-3,15-0,12-1500 | 8 | 20 | 600–1400 | 44…21 | 40…0 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-8/25-3,15-0,12-1500 | 8 | 25 | 700–1600 | 49…25 | 44…0 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-8/35-3,15-0,12-1500 | 8 | 35 | 1100–1900 | 54…37 | 41…0 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-10/15-3,15-0.12-1500 | 10 | 15 | 500–1300 | 42…17 | 39…0 | АИР56А4 | 12 | 1350 | 13 |
Расшифровка обозначения
ВО-13-284-10/30-3,15-0,12-1500
| ВО-13-284 | тип вентилятора |
| Z/α | число лопаток (4, 6, 8, 10 — схема ОВ121; 12к — схема К.06) и угол их установки, ° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-13-284, мм
| № ВО | hэд | D | D1 | d | L | L1max | L2 | l | b | d1 | B | H | H1 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3,15 | 56…71 | 320 | 360 | 10 | 245 | 370 | 185 | 30 | 200 | 15 | 390 | 190 | 385 | 8 |
Габаритные и присоединительные размеры ВО-13-284-СА, мм
| № ВО | D | D1 | D2 | d | Dвт | L | n | Аппарат спрямляющий ВО-13-284-СА |
|---|---|---|---|---|---|---|---|---|
| 3,15 | 320 | 360 | 390 | 10 | 189 | 80 | 8 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12; (аэродинамическая схема аналог К.06)
- Количество лопаток – 4, 6, 8 или 10 (аэродинамическая схема аналог ОВ121)
- Надежный корпус: основой служит цилиндрическая обечайка из листового металла с фланцами для легкого соединения с круглыми воздуховодами
- Гибкость монтажа: подключение к вентиляционным магистралям может осуществляться непосредственно, с уплотнительной лентой, или через гибкие вставки соответствующего типоразмера для снижения вибрации и шума
Назначение и исполнения
- Общего назначения — без обозначения
- По типу крепления: 01 (на фланцах); 02 (на опоре)
- По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВО-13-284.
Осевые вентиляторы ВО-13-284 представляют собой решение для организации принудительного воздухообмена в самых разнообразных системах. Они находят широкое применение в канальных вентиляционных сетях, обеспечивая как подачу свежего, так и удаление отработанного воздуха. Их функциональность не ограничивается стандартной вентиляцией: эти устройства могут эффективно интегрироваться в системы противодымной вентиляции, воздушного отопления, кондиционирования и выполнять прочие санитарно-гигиенические задачи, при условии соблюдения установленных производителем эксплуатационных норм.
Где применяется
- Приточные и вытяжные системы производственных цехов, складов, паркингов
- Вентиляция и кондиционирование общественных и административных зданий
- Воздушное отопление, сушильные и технологические установки
- Замена устаревших осевых вентиляторов В-06-300 и ВО-12-303 без переделки воздуховодов
Как подобрать
- Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
- Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
- При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
- Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
- Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
