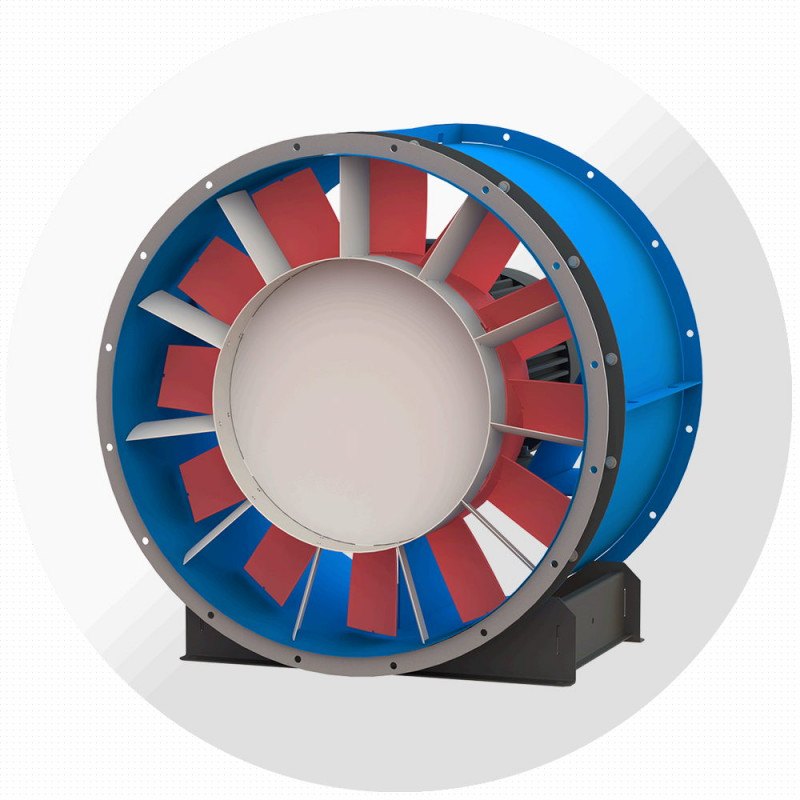

Осевой вентилятор ВО-13-284 №16, Ø1600 мм

Осевой вентилятор ВО-13-284 №16 — осевой вентилятор низкого и среднего давления завода «Виктория» (Москва). Номер 16: диаметр рабочего колеса 1600 мм. Двигатель и аэродинамические характеристики для этого номера завод подбирает под рабочую точку заказчика.

Применяется в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления зданий любого назначения; заменяет вентиляторы В-06-300, ВО-12-303, ВО-25-188 и ВО-30-160.

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры ВО-13-284, мм

Габаритные и присоединительные размеры ВО-13-284-СА, мм

Конструкция и особенности

• Низкого и среднего давления
• Количество лопаток – 12; (аэродинамическая схема аналог К.06)
• Количество лопаток – 4, 6, 8 или 10 (аэродинамическая схема аналог ОВ121)
• Надежный корпус: основой служит цилиндрическая обечайка из листового металла с фланцами для легкого соединения с круглыми воздуховодами
• Гибкость монтажа: подключение к вентиляционным магистралям может осуществляться непосредственно, с уплотнительной лентой, или через гибкие вставки соответствующего типоразмера для снижения вибрации и шума

Назначение и исполнения

• Общего назначения — без обозначения
• По типу крепления: 01 (на фланцах); 02 (на опоре)
• По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)

Условия эксплуатации

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

По запросу производим сейсмостойкие вентиляторы ВО-13-284.

Осевые вентиляторы ВО-13-284 представляют собой решение для организации принудительного воздухообмена в самых разнообразных системах. Они находят широкое применение в канальных вентиляционных сетях, обеспечивая как подачу свежего, так и удаление отработанного воздуха. Их функциональность не ограничивается стандартной вентиляцией: эти устройства могут эффективно интегрироваться в системы противодымной вентиляции, воздушного отопления, кондиционирования и выполнять прочие санитарно-гигиенические задачи, при условии соблюдения установленных производителем эксплуатационных норм.

Где применяется

• Приточные и вытяжные системы производственных цехов, складов, паркингов
• Вентиляция и кондиционирование общественных и административных зданий
• Воздушное отопление, сушильные и технологические установки
• Замена устаревших осевых вентиляторов В-06-300 и ВО-12-303 без переделки воздуховодов

Как подобрать

• Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
• Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
• При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
• Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
• Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера
