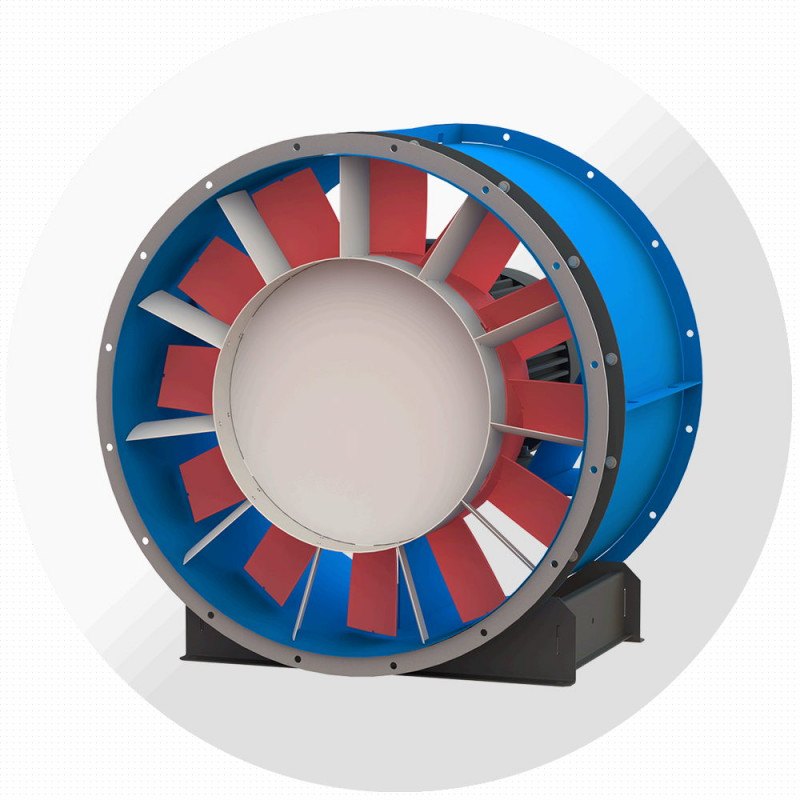

Осевой вентилятор ВО-13-284 №10, Ø1000 мм

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: ВО-13-284-10
Осевой вентилятор ВО-13-284 №10, Ø1000 мм
Осевой вентилятор ВО-13-284 №10, Ø1000 ммОсевой вентилятор ВО-13-284 №10, Ø1000 ммОсевой вентилятор ВО-13-284 №10, Ø1000 мм
Технический лист ВО-13-284 — страницы каталога заводаСкачать ↓Каталог «Дополнительная комплектация» 2024Скачать ↓Сертификат ISO 9001 завода «Виктория»Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты
Осевой вентилятор ВО-13-284 №10: диаметр колеса 1000 мм, производительность 5900–73 800 м³/ч, давление до 1193 Па, двигатели 0,55–37 кВт. Общеобменная вентиляция.

⚙️ Подбор и заказ

Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные

Характеристики

Страна Россия
Масса, кг 105–390
Частота вращения, мин⁻¹ 1500 / 1000 / 750
Мощность двигателя, кВт 0,55–37
Бренд Виктория
Полное давление, Па до 1193
Производительность, м³/ч 5900–73 800
Диаметр колеса, мм 1000
Номер вентилятора 10
Тип Канальный осевой
Серия ВО-13-284
Подробно

Описание

Осевой вентилятор ВО-13-284 №10 — осевой вентилятор низкого и среднего давления завода «Виктория» (Москва). Номер 10: диаметр рабочего колеса 1000 мм. В каталоге завода 53 исполнения по двигателю: производительность от 5900 до 73 800 м³/ч, полное давление до 1193 Па, мощность 0,55–37 кВт.

Применяется в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления зданий любого назначения; заменяет вентиляторы В-06-300, ВО-12-303, ВО-25-188 и ВО-30-160.

СерияВО-13-284
Номер и диаметр колеса№10 · 1000 мм
Производительность5900–73 800 м³/ч
Полное давлениедо 1193 Па
Мощность двигателя0,55–37 кВт
Частота вращения1500 / 1000 / 750 мин⁻¹
Масса105–390 кг
НазначениеОбщеобменная вентиляция
ПроизводствоРоссия, завод «Виктория»

Исполнения по электродвигателю

Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.

1500 мин⁻¹ — 14 исполнений
ОбозначениеЛопатокУгол, °Q, м³/чPv, ПаPsv, ПаДвигательN, кВтn, мин⁻¹Масса, кг
ВО-13-284-4/15-10-4-150041511 900–37 100326…140312…0АИР100L441410125
ВО-13-284-6/15-10-4-150061514 900–41 200427…168406…0АИР100L441410125
ВО-13-284-10/15-10-5,5-1500101518 100–45 600490…203459…0АИР112M45,51440140
ВО-13-284-10/25-10-11-1500102524 800–55 900595…315536…0АИР132M4111450180
ВО-13-284-12к/17-10-11-1500121714 900–31 300802…189761АИР132M4111450180
ВО-13-284-10/30-10-15-1500103034 800–62 200637…385520…0АИР160S4151450266
ВО-13-284-10/35-10-15-1500103543 000–70 400652…490473…0АИР160S4151450266
ВО-13-284-12к/20-10-15-1500122018 400–39 900890…312828…0АИР160S4151450266
ВО-13-284-8/35-10-15-150083539 700–66 300631…442478…0АИР160S4151450266
ВО-13-284-12к/25-10-18,5-1500122524 800–47 900929…449815…0АИР160M418,51460266
ВО-13-284-12к/30-10-18,5-1500123032 400–56 4001004…624793…0АИР160M418,51460266
ВО-13-284-12к/35-10-30-1500123538 000–61 5001081…737789…0АИР180M4301470312
ВО-13-284-12к/40-10-30-1500124042 500–67 6001149…901789…0АИР180M4301470312
ВО-13-284-12к/45-10-37-1500124550 700–73 8001193…104702…0АИР200M4371470390
1000 мин⁻¹ — 26 исполнений
ОбозначениеЛопатокУгол, °Q, м³/чPv, ПаPsv, ПаДвигательN, кВтn, мин⁻¹Масса, кг
ВО-13-284-4/15-10-1,1-10004157800–24 400141…61135…0АИР80В61,1920105
ВО-13-284-4/20-10-1,1-100042011 200–27 300148…74136…0АИР80В61,1920105
ВО-13-284-4/25-10-1,5-100042512 200–30 000165…88151…0АИР90L61,5935115
ВО-13-284-6/15-10-1,5-10006159800–27 100185…73176…0АИР90L61,5935115
ВО-13-284-8/15-10-1,5-100081510 800–28 400203…82192…0АИР90L61,5935115
ВО-13-284-10/15-10-2,2-1000101511 900–30 000212…88198…0АИР100L62,2940125
ВО-13-284-10/20-10-2,2-1000102015 200–33 900233…115211…0АИР100L62,2940125
ВО-13-284-4/30-10-2,2-100043017 900–33 900173…118140…0АИР100L62,2940125
ВО-13-284-4/35-10-2,2-100043524 600–39 200183…153125…0АИР100L62,2940125
ВО-13-284-6/20-10-2,2-100062011 900–31 400200…97186…0АИР100L62,2940125
ВО-13-284-6/25-10-2,2-100062514 100–33 900216…115196…0АИР100L62,2940125
ВО-13-284-8/20-10-2,2-100082014 100–32 500224…106205…0АИР100L62,2940123
ВО-13-284-10/25-10-3-1000102516 300–36 800257…136232АИР112MА63950140
ВО-13-284-12к/17-10-3-100012179800–20 600347…82329…0АИР112MА63950140
ВО-13-284-6/30-10-3-100063020 600–38 100239…145198…0АИР112MА63950140
ВО-13-284-8/25-10-3-100082515 200–35 400248…127226…0АИР112MА63950140
ВО-13-284-8/30-10-3-100083021 700–39 000267…155221…0АИР112MА63950140
ВО-13-284-10/30-10-4-1000103022 900–40 900276…167225…0АИР112MВ64950140
ВО-13-284-10/35-10-4-1000103528 300–46 300282…212204…0АИР112MВ64950140
ВО-13-284-12к/20-10-4-1000122012 100–26 300385…135358…0АИР112MВ64950140
ВО-13-284-8/35-10-4-100083526 100–43 600273…191207…0АИР112MВ64950140
ВО-13-284-12к/25-10-5,5-1000122516 300–31 500402…194353…0АИР132S65,5950180
ВО-13-284-12к/30-10-5,5-1000123021 300–37 100434…270343…0—5,5950180
ВО-13-284-12к/35-10-7,5-1000123525 000–40 500467…319341…0АИР132M67,5950180
ВО-13-284-12к/40-10-11-1000124028 000–44 400497…392341…0АИР160S611970266
ВО-13-284-12к/45-10-11-1000124533 400–48 600516…453303…0АИР160S611970266
750 мин⁻¹ — 13 исполнений
ОбозначениеЛопатокУгол, °Q, м³/чPv, ПаPsv, ПаДвигательN, кВтn, мин⁻¹Масса, кг
ВО-13-284-4/15-10-0,55-7504155900–18 60081…3578…1АИР80В80,55700105
ВО-13-284-4/20-10-0,55-7504208500–20 70086…4379…0АИР80В80,55700105
ВО-13-284-4/25-10-0,55-7504259300–22 80095…5187…0АИР80В80,55700105
ВО-13-284-6/15-10-0,55-7506157400–20 600107…42101АИР80В80,55700105
ВО-13-284-4/30-10-0,75-75043013 600–25 800100…6881…0АИР90LА80,75705115
ВО-13-284-4/35-10-1,1-75043518 700–29 800106…8872…0АИР90LВ81,1710115
ВО-13-284-12к/17-10-1,5-75012177400–15 700201…47190…0АИР100L81,5700124
ВО-13-284-12к/20-10-1,5-75012209200–20 000222…78207…0АИР100L81,5700124
ВО-13-284-12к/25-10-2,2-750122512 400–24 000232…112204…0АИР112MА82,2710140
ВО-13-284-12к/30-10-2,2-750123016 200–28 200251…156198…0АИР112MА82,2710140
ВО-13-284-12к/35-10-3-750123519 000–30 800270…184197…0АИР112MВ83710140
ВО-13-284-12к/40-10-4-750124021 300–33 800287…227197…0АИР132S84700180
ВО-13-284-12к/45-10-5,5-750124525 400–36 900298…262175…0АИР132M85,5700180

Расшифровка обозначения

ВО-13-284-10/25-10-3-1000

ВО-13-284тип вентилятора
Z/αчисло лопаток (4, 6, 8, 10 — схема ОВ121; 12к — схема К.06) и угол их установки, °
№номер вентилятора = диаметр колеса в дм
Nустановленная мощность двигателя, кВт
nсинхронная частота вращения, мин⁻¹

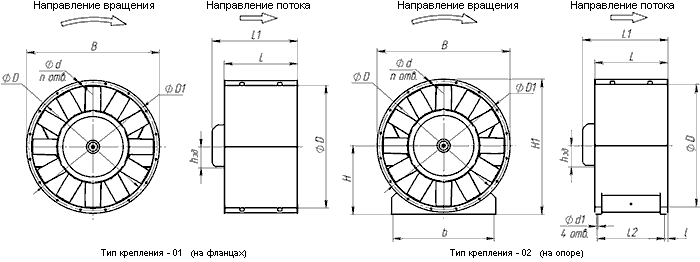

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры ВО-13-284 — Осевой вентилятор ВО-13-284 №10
Габаритные и присоединительные размеры ВО-13-284
Спрямляющий аппарат ВО-13-284-СА — Осевой вентилятор ВО-13-284 №10
Спрямляющий аппарат ВО-13-284-СА

Габаритные и присоединительные размеры ВО-13-284, мм

№ ВОhэдDD1dLL1maxL2lbd1BHH1n
10100…132101010501248575042530850151090570111516
10160…180101010501260080053035850151090570111516
10200101010501270089063035850151090570111516

Габаритные и присоединительные размеры ВО-13-284-СА, мм

№ ВОDD1D2dDвтLnАппарат спрямляющий ВО-13-284-СА
101010105010901260016016

Конструкция и особенности

  • Низкого и среднего давления
  • Количество лопаток – 12; (аэродинамическая схема аналог К.06)
  • Количество лопаток – 4, 6, 8 или 10 (аэродинамическая схема аналог ОВ121)
  • Надежный корпус: основой служит цилиндрическая обечайка из листового металла с фланцами для легкого соединения с круглыми воздуховодами
  • Гибкость монтажа: подключение к вентиляционным магистралям может осуществляться непосредственно, с уплотнительной лентой, или через гибкие вставки соответствующего типоразмера для снижения вибрации и шума

Назначение и исполнения

  • Общего назначения — без обозначения
  • По типу крепления: 01 (на фланцах); 02 (на опоре)
  • По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)

Условия эксплуатации

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

По запросу производим сейсмостойкие вентиляторы ВО-13-284.

Осевые вентиляторы ВО-13-284 представляют собой решение для организации принудительного воздухообмена в самых разнообразных системах. Они находят широкое применение в канальных вентиляционных сетях, обеспечивая как подачу свежего, так и удаление отработанного воздуха. Их функциональность не ограничивается стандартной вентиляцией: эти устройства могут эффективно интегрироваться в системы противодымной вентиляции, воздушного отопления, кондиционирования и выполнять прочие санитарно-гигиенические задачи, при условии соблюдения установленных производителем эксплуатационных норм.

Где применяется

  • Приточные и вытяжные системы производственных цехов, складов, паркингов
  • Вентиляция и кондиционирование общественных и административных зданий
  • Воздушное отопление, сушильные и технологические установки
  • Замена устаревших осевых вентиляторов В-06-300 и ВО-12-303 без переделки воздуховодов

Как подобрать

  • Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
  • Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
  • При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
  • Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
  • Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера

Смотрите также

Все номера ВО-13-284ВО-14-320ВО-13-284-ДУВКО-13-284Аксессуары: стаканы, вставки, виброизоляторы

Важно знать

Перемещаемая среда

Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.

Сейсмостойкое и специальные исполнения

По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.

Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
