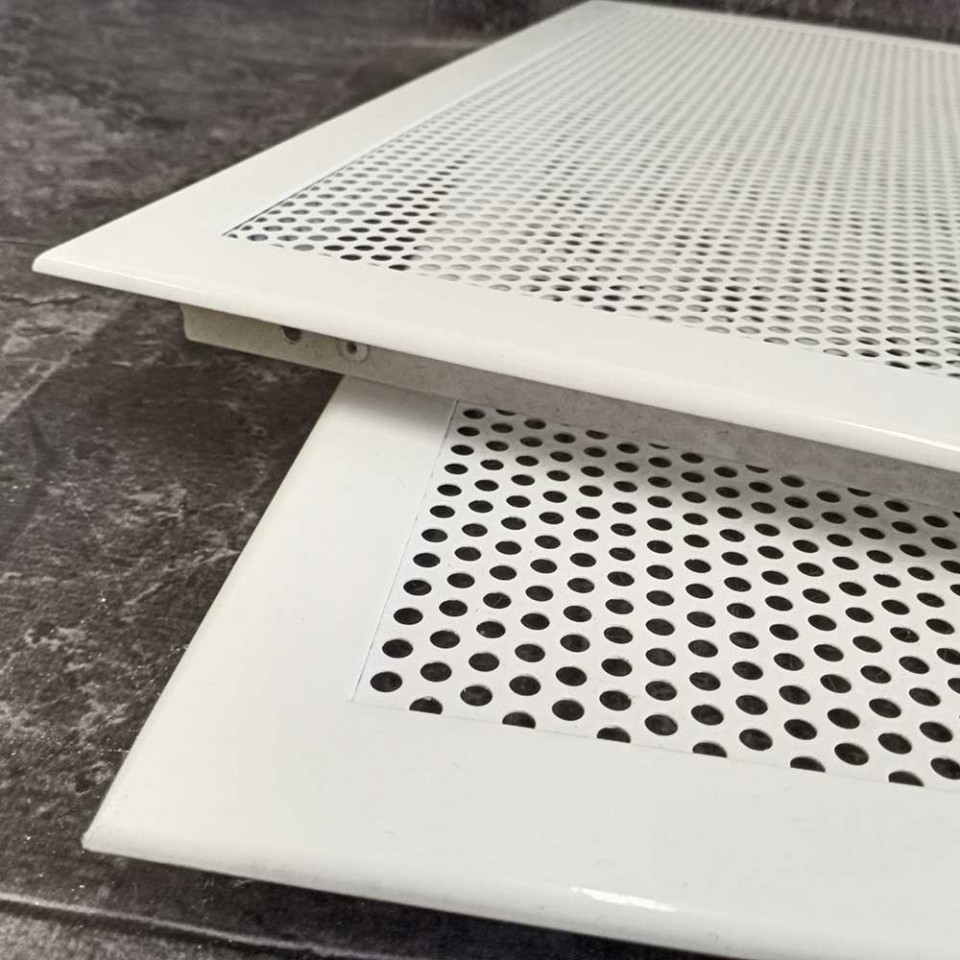

Перфорированная вентиляционная решетка ВРП

Вентиляционные алюминиевые решетки ВРП используются в приточно-вытяжной вентиляции, различных системах воздуховодов, кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы в помещениях различного типа и назначения.

Особенности и комплектация

• Минимальные рекомендуемые размеры 100х100 мм максимальные рекомендуемые размеры 2900х2900 мм.

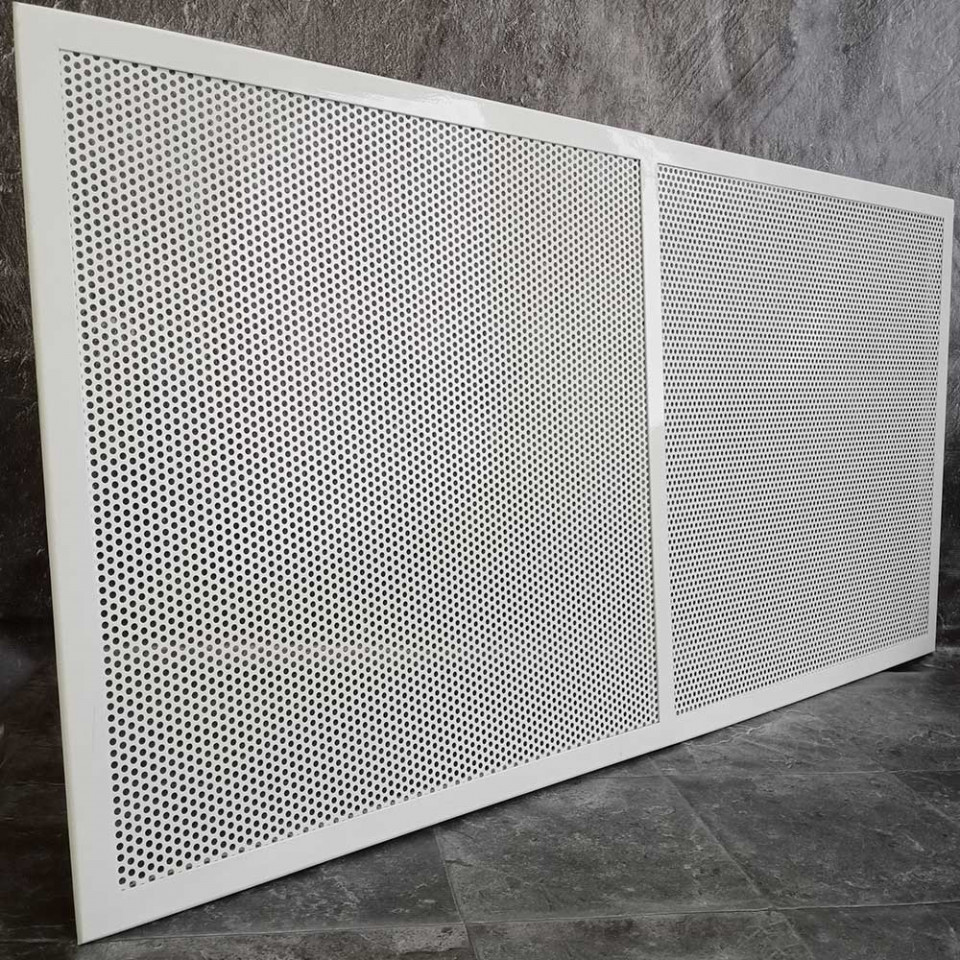

• Каждые 600 мм устанавливается Т-образный профиль для придания жесткости изделию.
• Решетки ВРП изготовлены из алюминиевого профиля в виде рамки и перфорированной вставки из оцинкованной стали.

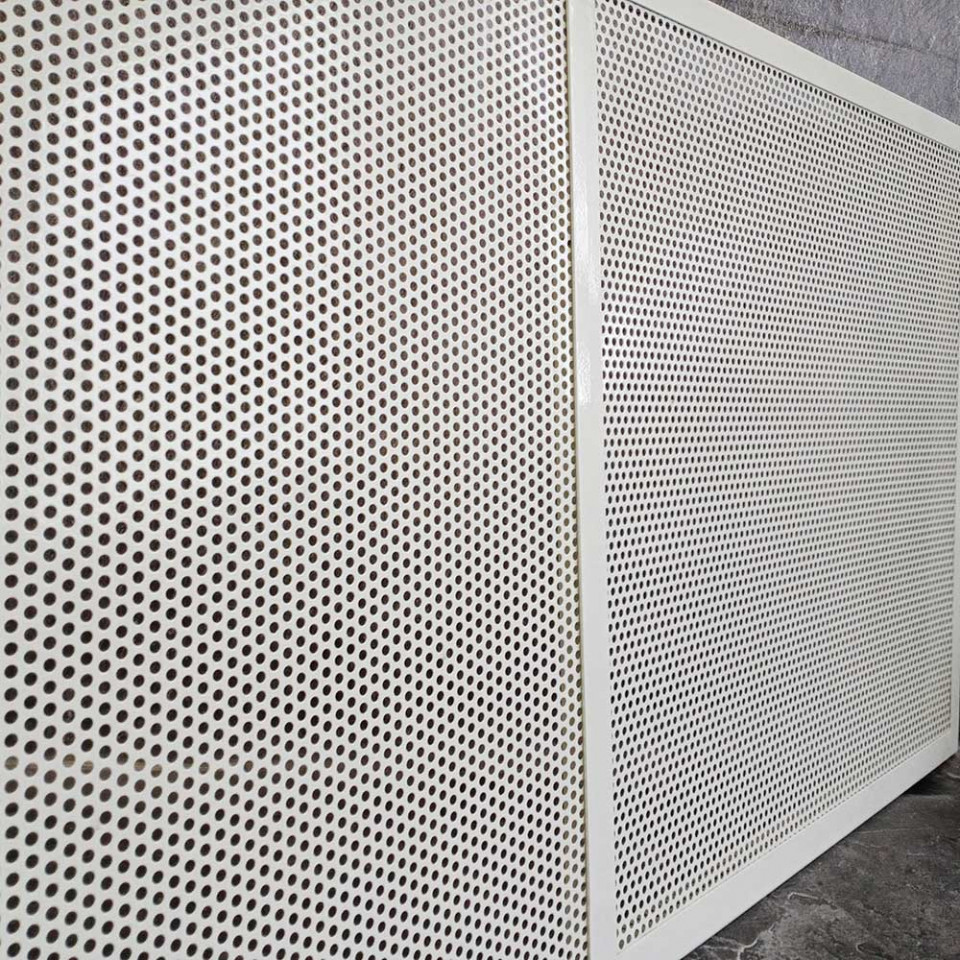

• По умолчанию решетка имеет круглую перфорацию со смещенными рядами отверстий RV 5-7, но по желанию заказчика возможно изготовление решетки с любой перфорацией.
• От размера отверстий и расстояния между ними зависит коэффициент живого сечения, что влияет на аэродинамические характеристики изделия.
• Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм.
• По дополнительному запросу предусмотрена возможность оснащения клапаном расхода воздуха и адаптером для присоединения к воздуховоду.
• При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001) и оцинкованная сталь для перфорации.

Где применяется

Установка в стену, перегородку или проём воздуховода: приток, вытяжка и переток воздуха между помещениями.

• Стены, перегородки и проёмы воздуховодов
• Приток, вытяжка и переток воздуха
• Общественные и жилые помещения
• Присоединение к воздуховоду через адаптер

Материалы и покрытие

Корпус и полотно — алюминиевый профиль (ГОСТ 22233-2018). Материал не корродирует, лёгкий и держит геометрию на больших размерах. Стандартное покрытие — полиэфирная порошковая краска белого цвета RAL 9016; по запросу окрашиваем в любой цвет по каталогу RAL.

Монтаж

• Монтаж в строительный проём или в торец воздуховода
• Крепление саморезами через рамку или скрытыми зажимами
• Размер А×В указывается по посадочному (строительному) проёму

Габаритно-посадочные размеры

Размеры А×В указаны относительно строительного (посадочного) проёма.
