Клапан противопожарный КПВ.01(02) круглого сечения

Противопожарный клапан круглого сечения для воздуховодов из спирально-навивных и прямошовных труб. Присоединение фланцевое или ниппельное, привод установлен снаружи корпуса. Предел огнестойкости EI 60 (КПВ.01) и EI 90 (КПВ.02).

Назначение и конструкция

Клапаны противопожарные КПВ.01(EI 60), КПВ.02(EI 90), КПВ.03(EI 120) — по функциональному назначению изготавливаются в двух исполнениях – нормально открытые (огнезадерживающие) и нормально закрытые.

Клапаны огнезадерживающие нормально открытые (НО) КПВ.01(02;03) предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.

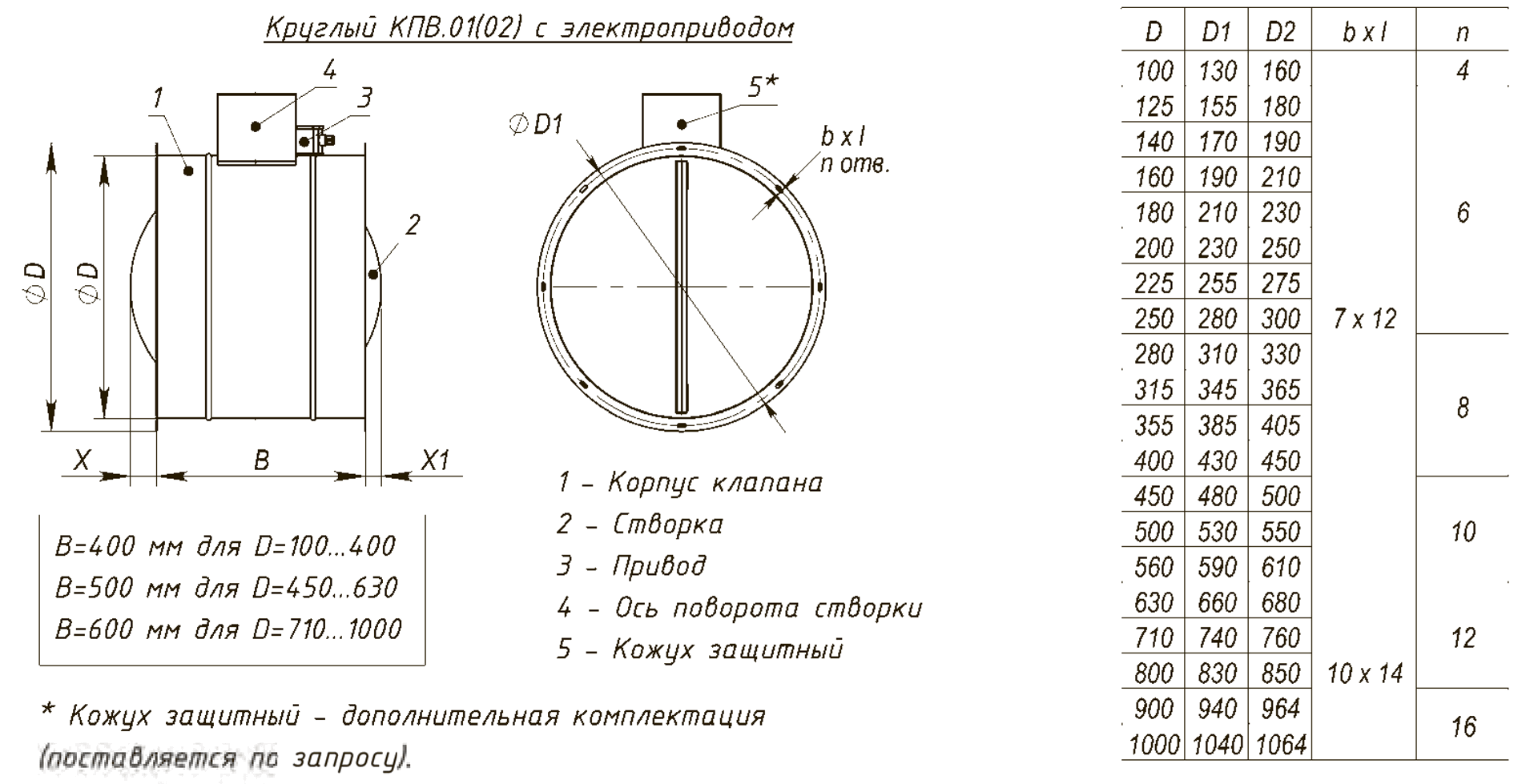

Схемы, типоразмерный ряд и характеристики

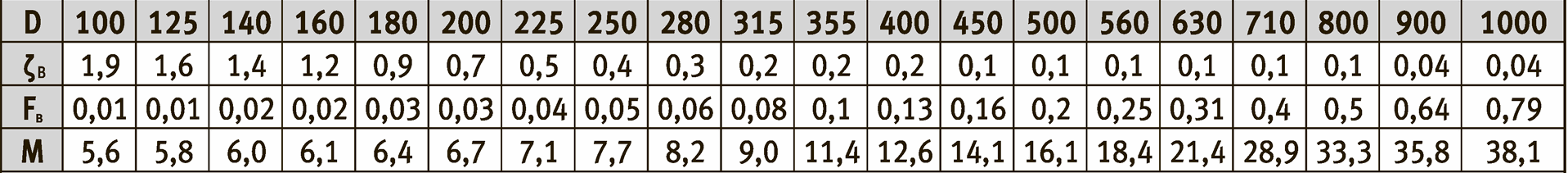

Значения коэффициентов ζв отнесены к скорости во внутреннем сечении воздуховода

Табличные значения соответствуют случаю, когда к фланцам клапана с двух сторон присоединены воздуховоды одинакового диаметра, соответствующего диаметру клапана. Формула для расчета потерь давления на клапанах представлена в разделе «Расчет потерь давления на противопожарных клапанах».

Нормально закрытые (НЗ) клапаны КПВ.01(02;03) предназначены для систем механической приточно-вытяжной противодымной вентиляции (в том числе компенсирующей подачи воздуха), а также могут применяться в качестве дымовых клапанов в системах дымоудаления с механическим побуждением. Клапаны КПВ.01(02;03) изготавливаются в обычном (общепромышленном) и морозостойком исполнении.

Применение клапанов осуществляется в соответствии с требованиями нормативных документов и специальных технических условий.

Нормально открытые клапаны КПВ.01(02;03) могут устанавливаться в соответствии с требованием п. 6.11 СП 7.13130.2013 это позволяет осуществлять монтаж клапанов с любой стороны от противопожарной преграды независимо от расположения очага пожара по отношению к этой преграде.

Предел огнестойкости клапанов в режиме нормально открытого / закрытого клапана: КПВ.01 – EI 60 КПВ.02 – EI 90 КПВ.03 – EI 120

Клапаны КПВ.01(02;03) не подлежат установке в помещениях категории А и Б по взрывопожароопасности.

Клапаны КПВ.01(02;03) изготавливаются из оцинкованной стали. По индивидуальным заказам корпус клапана КПВ.01(02;03) может быть изготовлен из углеродистой стали (с последующей окраской) или нержавеющей стали.

Клапаны противопожарные КПВ.01(02;03) выпускаются:

• К анального типа прямоугольного сечения с двумя присоединительными фланцами в следующих модификациях:

1. КПВ.01(02) в стандартном исполнении, длина корпуса 315 мм, для КПВ.03 - длина корпуса 415 мм; 2. КПВ.01.КЛ(02;03) длина корпуса 220 мм, без вылета створки с обеих сторон. Привод на данных модификациях клапанов может устанавливаться как снаружи, так и внутри корпуса.

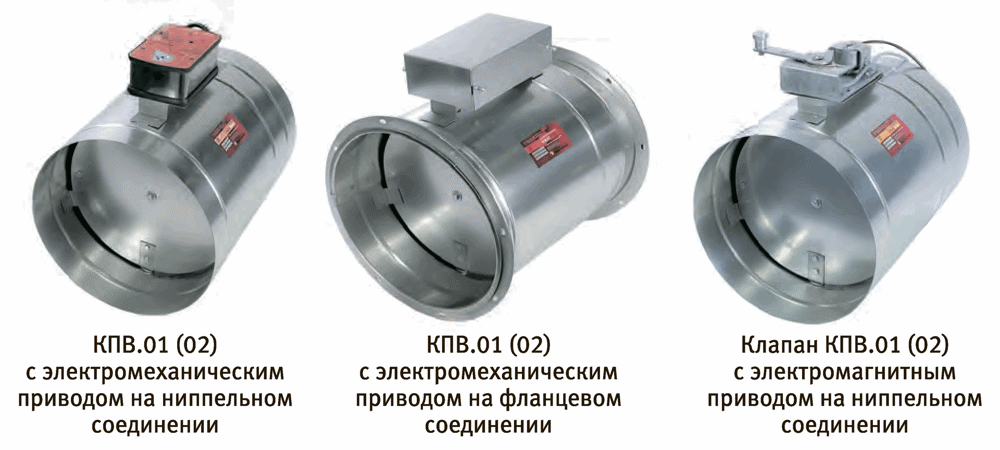

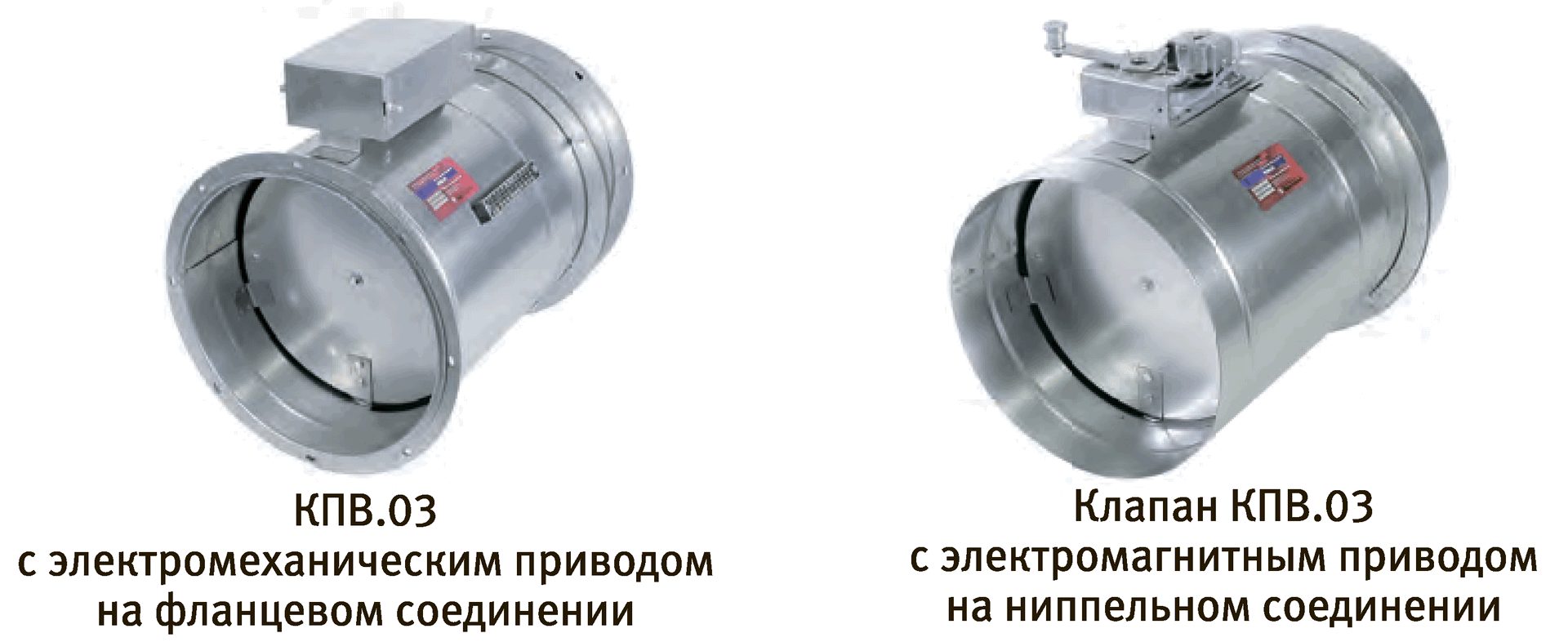

• Канального типа круглого сечения с двумя присоединительными фланцами или с ниппельным соединением, привод на данном типе клапанов устанавливается снаружи

• Стенового типа с одним присоединительным фланцем с внутренним размещением привода, данные клапаны изготавливаются прямоугольного сечения в следующих модификациях:

1. КПВ.01(02;03) в стандартном исполнении, длина корпуса 200 мм, с одной или несколькими створками, без вылета створок за лицевую сторону; 2. КПВ.01(02;03)ЛС лифтовое исполнение, длина корпуса 200 мм, без вылета створок за корпус клапана; 3. КПВ.01.(02;03)СЛ лифтовое исполнение, длина корпуса 200 мм, без вылета створок за корпус клапана Створки данных клапанов заполнены термоизоляционным материалом.

Противопожарные клапаны КПВ.01(02,03) с электромеханическими или реверсивными приводами работоспособны в любой пространственной ориентации.

Нормально открытые (НО) клапаны КПВ.01(02;03) комплектуются следующими типами приводов:

• Электромагнитным приводом в комбинации с тепловым замком на 72 °С (или без него)

• Электромеханическим приводом с возвратной пружиной в комбинации с терморазмыкающим устройством на 72°С (или без него)

Нормально закрытые (НЗ) клапаны КПВ.01(02;03) комплектуются следующими типами приводов:

• Электромагнитным приводом

• Реверсивным электроприводом

Техническая информация о приводах, рекомендации по их применению и электрические схемы подключения представлены в разделе «Характеристики приводов, устанавливаемых на противопожарных клапанах».

Вид климатического исполнения клапанов КПВ.01(02;03) – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от -30°С до +40°С, где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания.

Вид климатического исполнения морозостойких клапанов КПВ.01(02;03) - УХЛ2 по ГОСТ 15150-69. Клапаны могут устанавливаться под навесом или в помещениях с температурой среды не ниже -30°С, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, а также на границе «помещение-улица» при температуре наружного воздуха до -45°С и условии размещения привода в помещении. При эксплуатации клапанов должно быть исключено прямое воздействие солнечного излучения и атмосферных осадков.

Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Где применяется

• Системы общеобменной вентиляции и кондиционирования — как огнезадерживающие клапаны (НО) в местах пересечения противопожарных преград
• Приточная и вытяжная противодымная вентиляция — как нормально закрытые клапаны (НЗ)
• Системы дымоудаления с механическим побуждением — в качестве дымовых клапанов
• Жилые, общественные, административные и производственные здания, кроме помещений категорий А и Б

Что указать при заказе

• Тип клапана и предел огнестойкости: КПВ.01 — EI 60, КПВ.02 — EI 90, КПВ.03 — EI 120
• Функциональное исполнение: НО (огнезадерживающий) или НЗ (в том числе дымовой)
• Сечение А×В в мм (для круглых — диаметр); стандартный шаг размеров — 50 мм
• Тип привода: электромагнитный, электромеханический с возвратной пружиной или реверсивный; напряжение 220 В или 24 В
• Расположение привода — снаружи или внутри корпуса, сторона обслуживания
• Дополнительная комплектация: решётка РКДВ/РКДК/РКДС, клеммная коробка, защитный кожух привода
