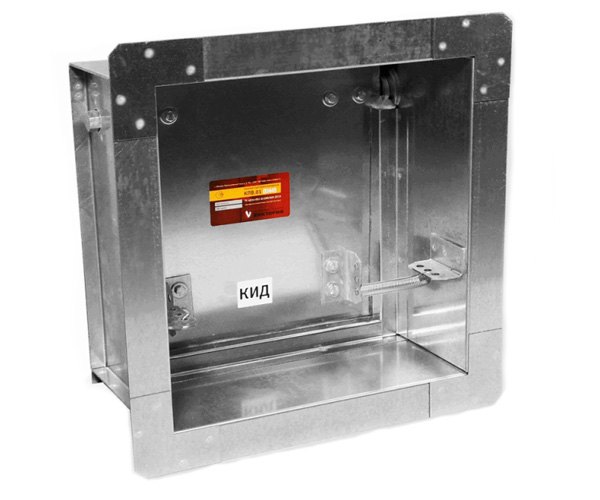

Клапан избыточного давления противопожарный КПВ.01(02;03)-КИД

Клапан сброса избыточного давления для тамбур-шлюзов, лифтовых холлов и зон безопасности с подпором воздуха. Пружинный механизм открывает створку, когда давление превышает настроенное значение, и не даёт перепаду на дверях выйти за 150 Па.

Назначение и конструкция

КПВ.01(02,03)КИД – клапан избыточного давления в противопожарном исполнении, предназначен для открытия проемов в ограждающих конструкциях тамбур-шлюзов и других помещений с целью контролируемого сброса давления, принятого избыточным в обслуживаемой этим клапаном зоне, а также для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией.

Применение клапанов регламентируется Сводом Правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».

Предел огнестойкости клапанов: КПВ.01–КИД – EI 60 КПВ.02–КИД – EI 90 КПВ.03–КИД – EI 120

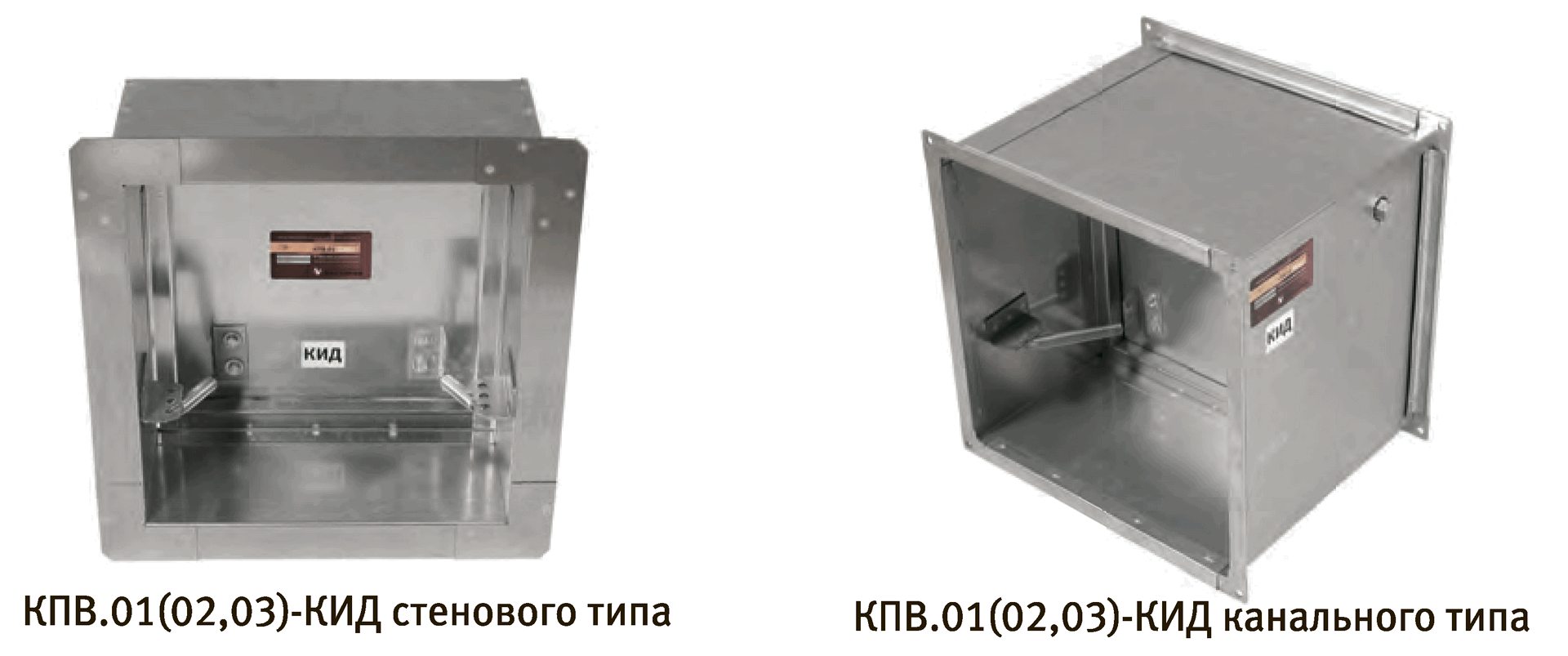

Клапаны КПВ.01(02,03)КИД выпускаются «стенового» типа с одним присоединительным фланцем и «канального» типа с двумя присоединительными фланцами, в общепромышленном и морозостойком исполнении.

Схемы, типоразмерный ряд и характеристики

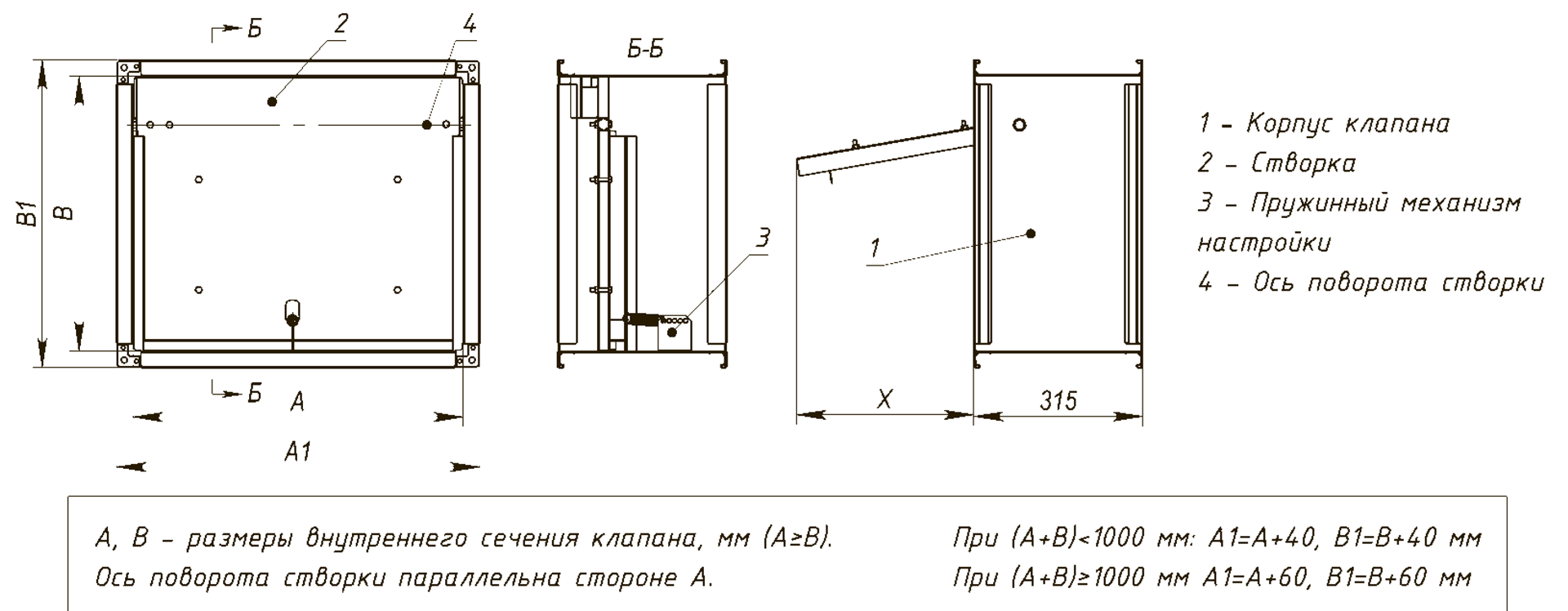

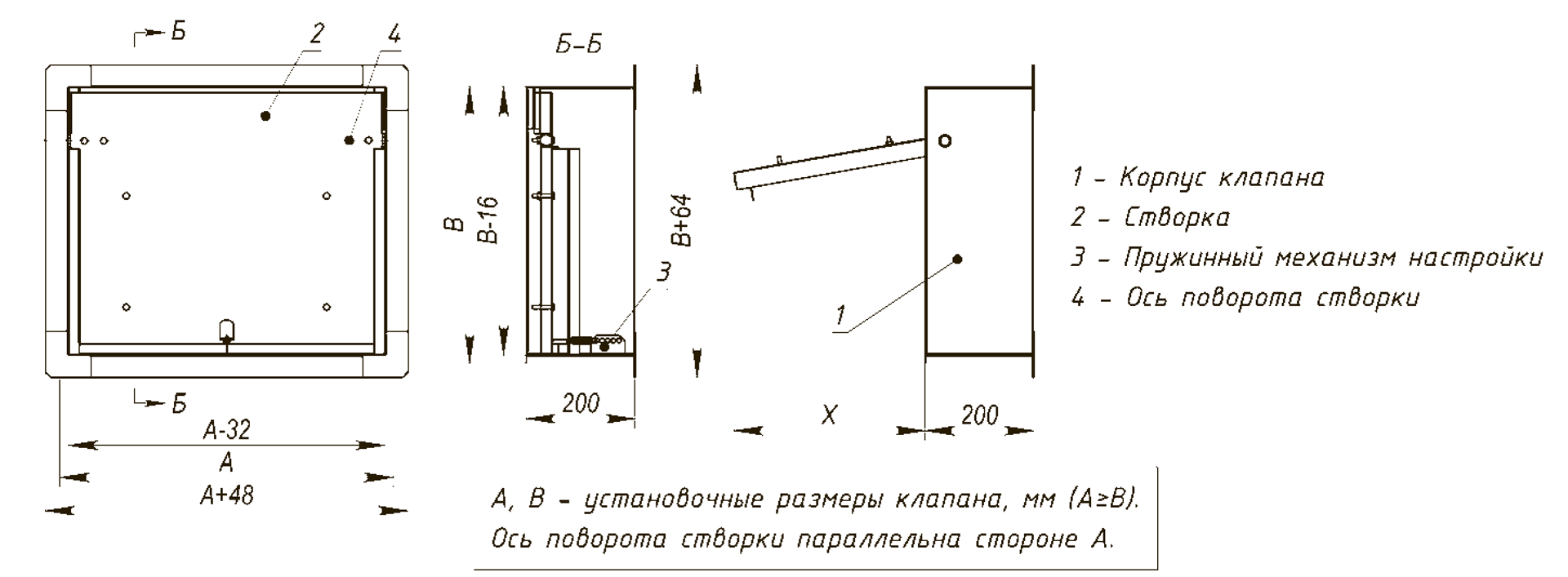

Клапаны КПВ.01(02,03)КИД изготавливаются из оцинкованной стали и только прямоугольного сечения. Створка данного клапана заполняется термоизоляционным материалом. Внутри корпуса установлен пружинный механизм настройки давления начала открытия клапана, регулировка данного механизма осуществляется во время пусконаладки противодымной вентиляции.

Рабочее давление для клапанов КПВ.01(02;03)КИД от 20 до 150 Па.

Клапан КПВ.01(02,03)КИД сохраняет работоспособность только при вертикальной установке (проходящий поток – горизонтальный), при этом ось вращения створки должна быть параллельна полу, а пружинный механизм должен находиться ниже оси вращения створки.

Вид климатического исполнения клапанов КИД в общепромышленном исполнении – У3 по ГОСТ 15150-69. Вид климатического исполнения клапанов КИД в морозостойком исполнении - УХЛ2 по ГОСТ 15150-69.

Работоспособность клапанов КИД в морозостойком исполнении обеспечивается специальными мерами, которые препятствуют обледенению периметра соприкосновения створки и корпуса, в том числе и в осевых узлах.

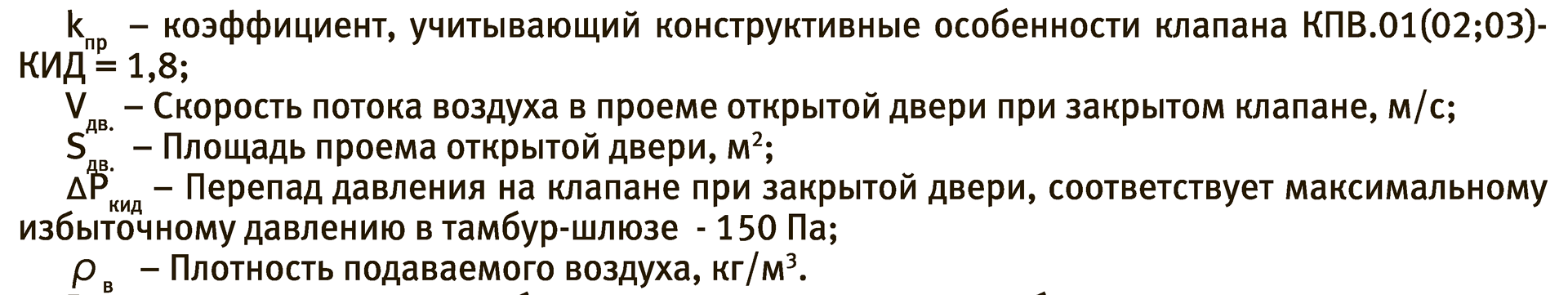

Необходимая площадь проходного сечения Fкл. клапана КПВ.01(02,03)-КИД зависит от производительности и давления вентиляторов дымоудаления и подпора противодымной системы и рассчитывается по формуле:

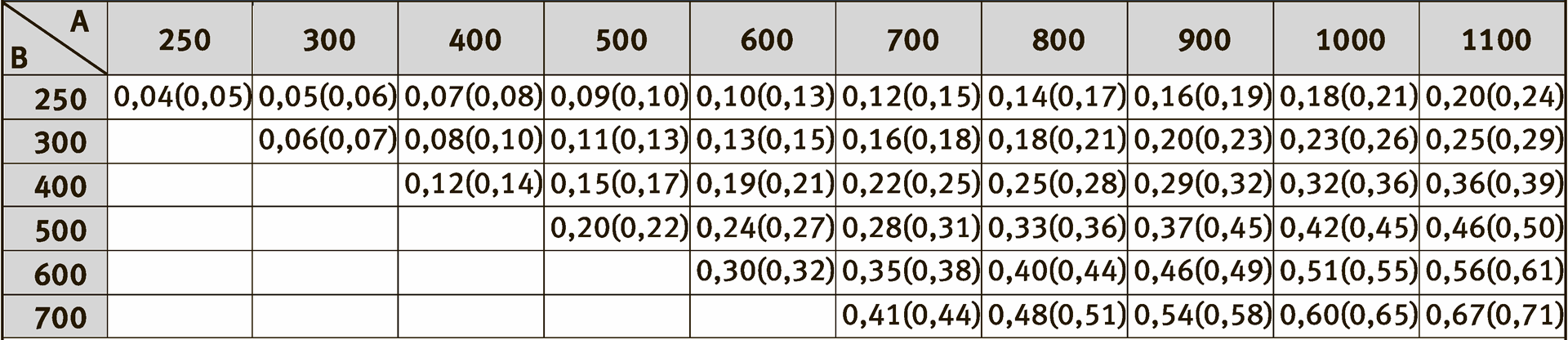

Размеры и тип клапана выбирается в зависимости от необходимого проходного сечения Fкл по таблице:

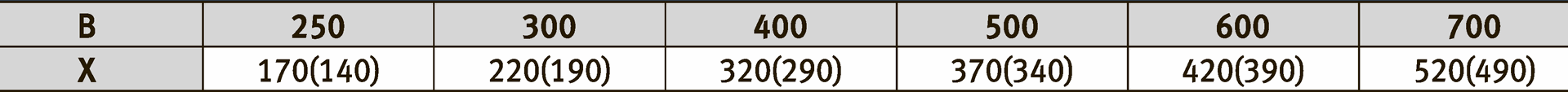

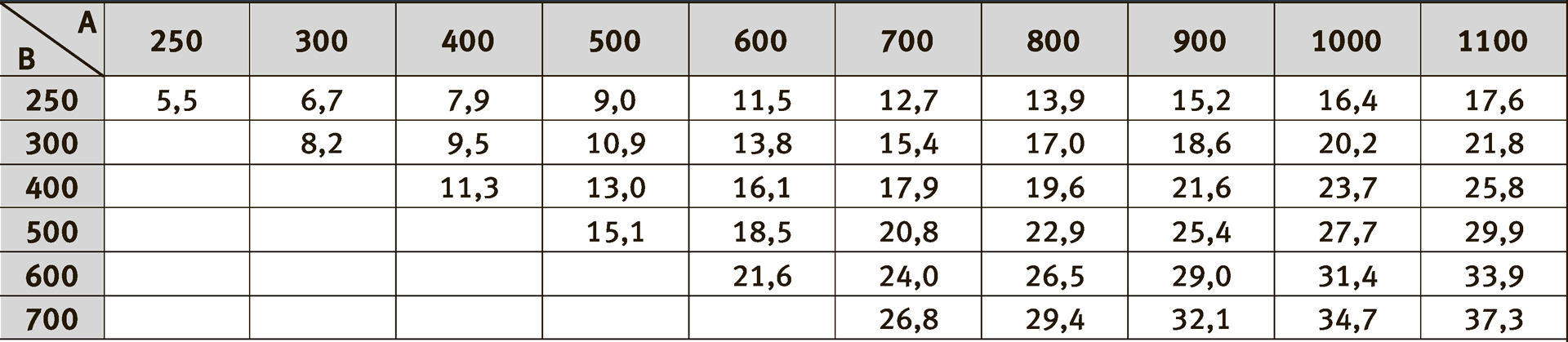

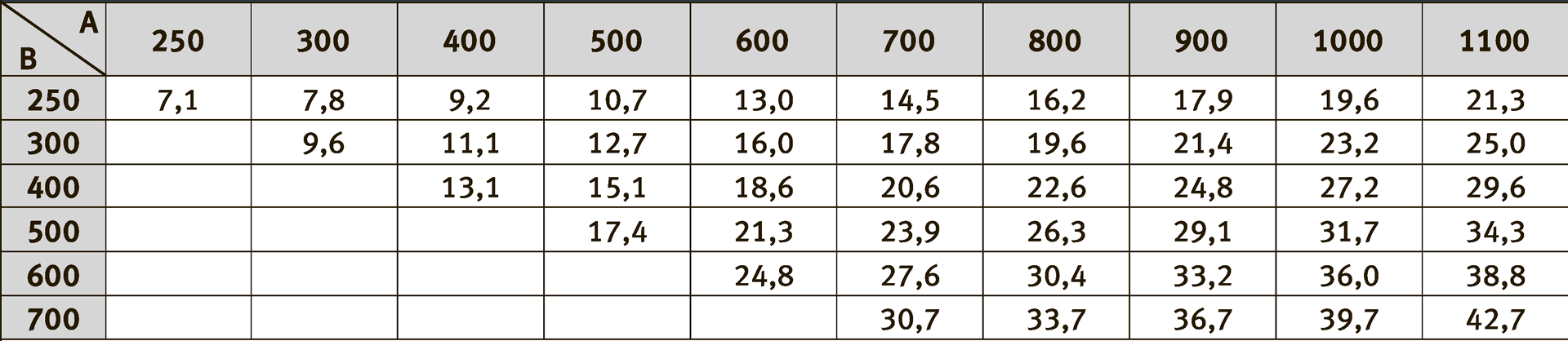

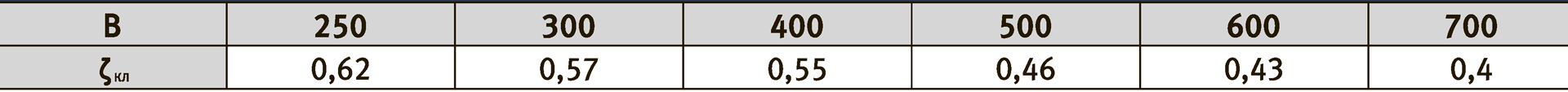

Стандартные клапаны КПВ.01(02;03)КИД изготавливаются в соответствии с типоразмерной таблицей с шагом 50 мм для каждого из размеров A и B. По индивидуальным заказам изготавливаются клапаны промежуточных размеров, например 730х440 мм. Площадь проходного сечения и КМС клапанов КИД, размеры которых отличаются от перечисленных в таблицах, определяется методом линейной интерполяции.

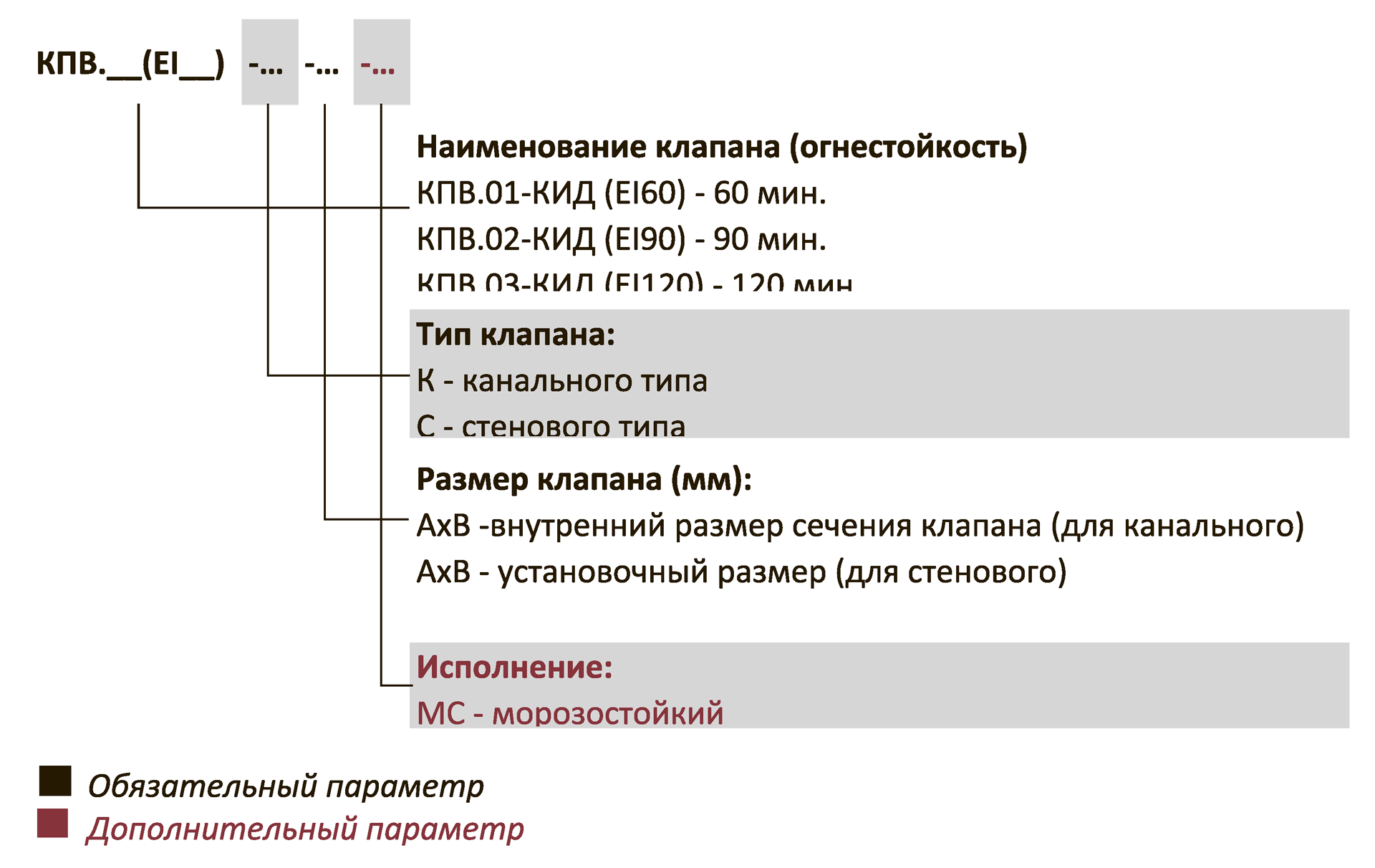

Примеры заказов: КПВ.01-КИД-К-400х300 – клапан КПВ.01-КИД с пределом огнестойкости 60 мин., канального типа, с размерами внутреннего сечения 400х300 мм. КПВ.02-КИД-С-500х400-МС – клапан КПВ.02-КИД с пределом огнестойкости 90 мин., стенового типа, с установочными размерами 500х400 мм, морозостойкий.

Где применяется

• Тамбур-шлюзы при незадымляемых лестничных клетках
• Лифтовые холлы и зоны безопасности МГН
• Помещения с подпором воздуха, где нужно ограничить усилие открывания дверей
• Системы приточной противодымной вентиляции по СП 7.13130

Что указать при заказе

• Предел огнестойкости: КПВ.01-КИД — EI 60, КПВ.02-КИД — EI 90, КПВ.03-КИД — EI 120
• Тип: К — канальный, С — стеновой
• Сечение А×В, мм
• Исполнение МС — морозостойкое (при необходимости)
• Расчётное давление срабатывания
