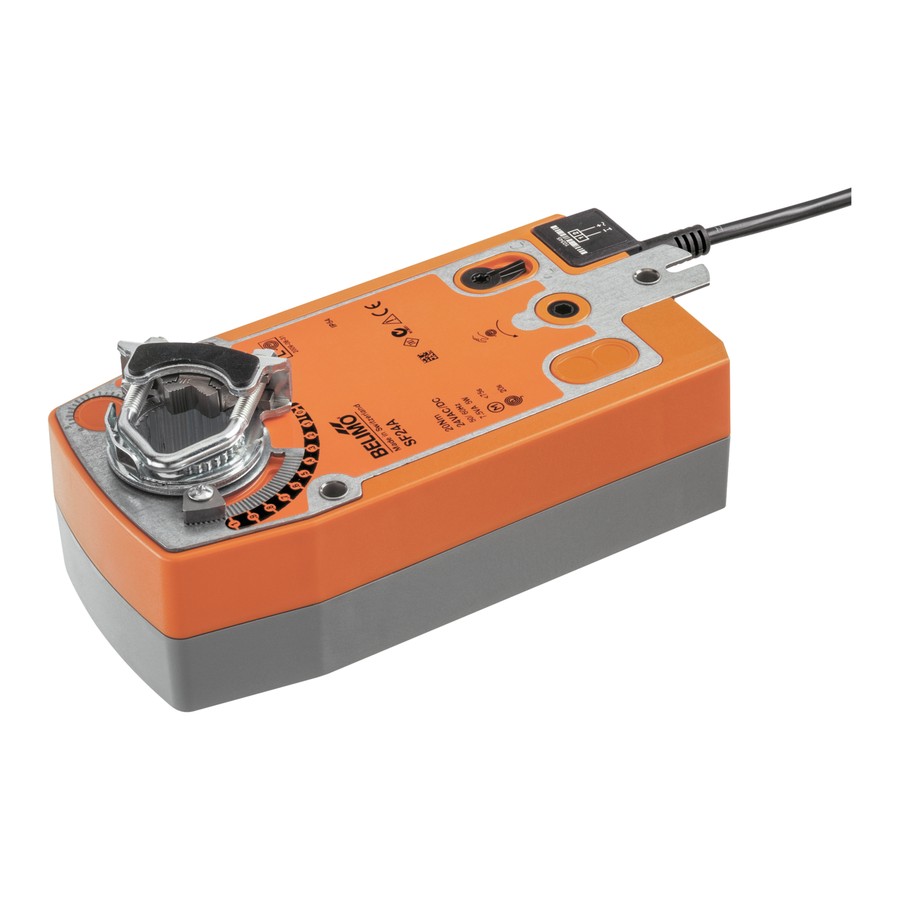

Электропривод Belimo SF24G-MF-L (20 Н·м)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Belimo SF24G-MF-L (20 Н·м) — привод заслонки в защищённом корпусе IP66/67. Крутящий момент 20 Н·м, площадь заслонки до 4 м². Питание AC/DC 24 В, управление: плавное 0/2…10 В, настраиваемое (MF). Возврат в безопасное положение — возвратная пружина.
Как работает
Механизм тот же, что у стандартных поворотных приводов, но в герметичном корпусе IP66/67: подходит для установки на улице и в помещениях с влажной уборкой, конденсатом и пылью. При отказе питания заслонку возвращает встроенная пружина. Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.
Что это даёт
Технические характеристики
Таблица приведена по техописанию базовой модели SF24A-SR: исполнение SF24G-MF-L отличается степенью защиты IP66/67 и корпусом.
| Электрические параметры | |
|---|---|
| Номинальное напряжение | AC/DC 24 В |
| Частота питания | 50/60 Гц |
| Диапазон напряжения | AC 19,2…28,8 В / DC 21,6…28,8 В |
| Потребляемая мощность в работе | 5 Вт |
| Потребляемая мощность в покое | 3 Вт |
| Расчётная мощность для выбора кабеля | 7 В·А |
| Подключение питания / управления | кабель 1 м, 4×0,75 мм² |
| Параллельная работа | да (с учётом данных производительности) |
| Функциональные параметры | |
|---|---|
| Крутящий момент двигателя | 20 Н·м |
| Момент возврата (пружина) | 20 Н·м |
| Диапазон управляющего сигнала Y | 2…10 В |
| Входное сопротивление | 100 kΩ |
| Сигнал обратной связи U | 2…10 В |
| Обратная связь U, нагрузка | макс. 0,5 мА |
| Точность позиционирования | ±5% |
| Направление движения | переключателем L/R |
| Направление возврата | выбирается установкой L/R |
| Ручное управление | рукояткой с фиксирующим переключателем |
| Угол поворота | макс. 95° |
| Угол поворота, примечание | настраивается от 33 % с шагом 2,5 % (механический упор) |
| Время хода двигателя | 150 с / 90° |
| Время возврата в безопасное положение | <20 с при -20…50 °C, <60 с при -30 °C |
| Уровень звуковой мощности, двигатель | 40 дБ(А) |
| Механическое присоединение | универсальный захват вала 10…25,4 мм |
| Индикация положения | механическая |
| Ресурс | не менее 60 000 срабатываний в безопасное положение |
| Безопасность и условия эксплуатации | |
|---|---|
| Класс защиты IEC/EN | III, безопасное сверхнизкое напряжение (SELV) |
| Источник питания UL | источник класса 2 |
| Степень защиты IEC/EN | IP66/67 |
| Степень защиты NEMA/UL | NEMA 2 |
| Корпус (UL) | UL Enclosure Type 2 |
| ЭМС | CE по 2014/30/EU |
| Сертификация IEC/EN | IEC/EN 60730-1 and IEC/EN 60730-2-14 |
| Одобрение UL | cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1 |
| Гигиенические испытания | по VDI 6022 ч. 1 / SWKI VA 104-01: допускает очистку и дезинфекцию, низкая эмиссия |
| Тип действия | Type 1.AA |
| Импульсное напряжение питания / управления | 0,8 кВ |
| Степень загрязнения | 3 |
| Влажность окружающей среды | макс. 95 % отн., без конденсации |
| Температура окружающей среды | -30…50°C |
| Температура хранения | -40…80°C |
| Обслуживание | не требует обслуживания |
| Масса | |
|---|---|
| Масса | 2,2 кг |

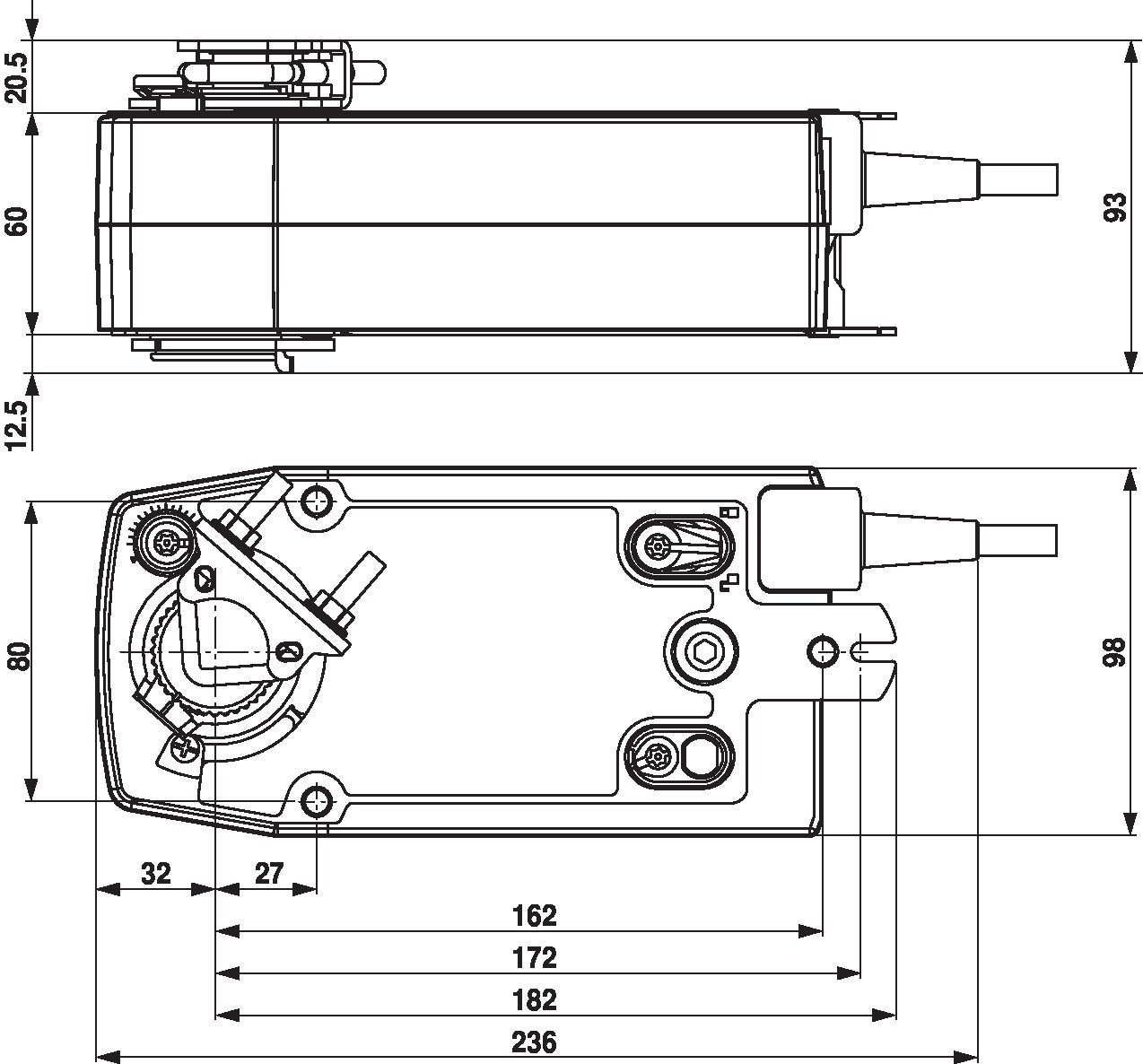

Чертёж и схемы подключения
Где применяется
- заслонки наружной установки, крышные и на фасаде
- пищевые производства и помещения с влажной уборкой
- промышленные установки с пылью и агрессивной средой
Как подобрать и смонтировать
- Момент. 20 Н·м хватает на заслонку площадью примерно до 4 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
- Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
- Управление. плавное 0/2…10 В, настраиваемое (MF). Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
- Вал. универсальный захват вала 10…25,4 мм. Проверьте размер и длину посадочной части вала заслонки.
- Безопасное положение. Открыто или закрыто — определяется установкой привода L/R при монтаже; направление возврата проверьте до подключения.
Аксессуары
| Наименование | Тип |
|---|---|
| Задатчик положения, настенный монтаж | SGA24 |
| Задатчик положения, встраиваемый | SGE24 |
| Задатчик положения, на панель | SGF24 |
| Задатчик положения, настенный монтаж | CRP24-B1 |
| Индикатор конечного положения | IND-AFB |
| Шаровой шарнир для рычага KH8 / KH10 | KG10A |
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Допускается установка на улице при отсутствии прямого воздействия воды и снега на корпус.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
