Технические данные
Характеристики
Площадь заслонкидо 4 м²
Всп. переключателинет
Возврат при отказе питаниявозвратная пружина
Время хода150 с / 90°
Управление3-позиционное
ПитаниеAC 24 В
Крутящий момент20 Н·м
НазначениеДля воздушных клапанов
Тип приводаповоротный
СерияSF
ПроизводительBelimo
Подробно
Описание

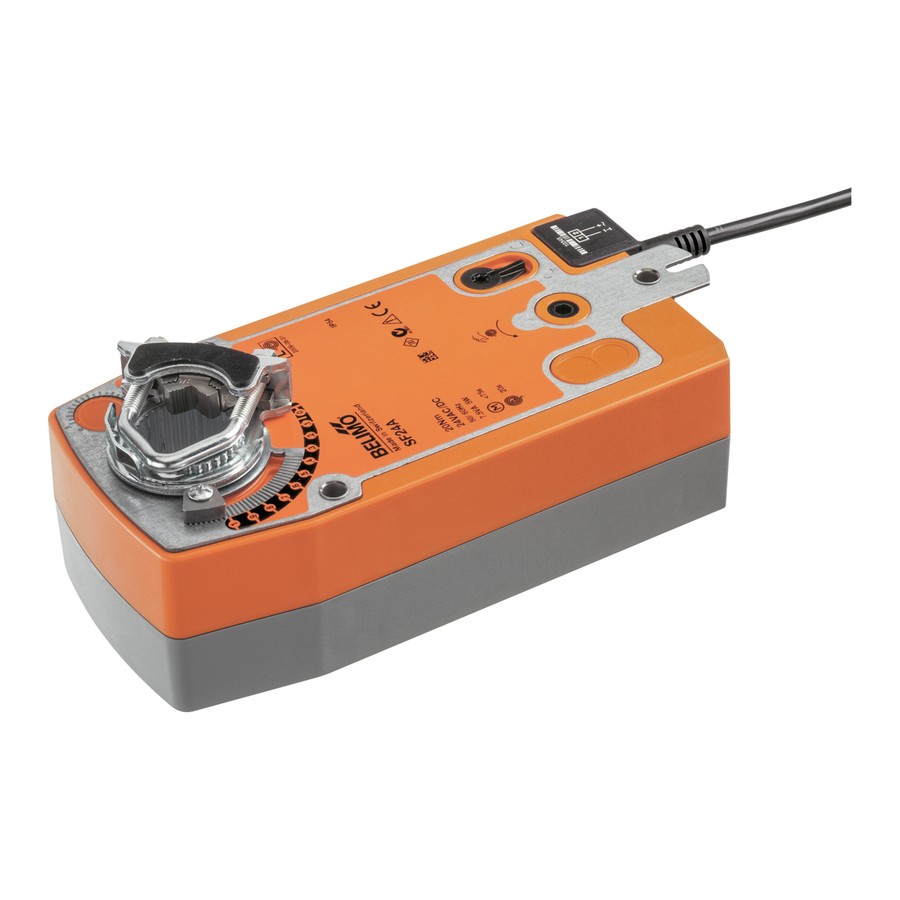

Электропривод Belimo SF24A-3 (20 Н·м) — привод воздушной заслонки с возвратной пружиной. Крутящий момент 20 Н·м, площадь заслонки до 4 м². Питание AC 24 В, управление: 3-позиционное. Возврат в безопасное положение — возвратная пружина.
Крутящий момент20 Н·м
ПитаниеAC 24 В
Управление3-позиционное
Время хода150 с / 90°
Возврат при отказе питаниявозвратная пружина
Всп. переключателинет
Площадь заслонкидо 4 м²
Степень защитыIP54
Как работает
Электродвигатель взводит пружину и поворачивает заслонку в рабочее положение; пока есть питание, редуктор удерживает створки. При пропадании напряжения пружина за несколько секунд возвращает заслонку в безопасное положение (открыто или закрыто — задаётся ориентацией привода при монтаже, L/R).
Что это даёт
Режим работыЛогика работы задаётся схемой подключения: открыть/закрыть, трёхпозиционное или плавное управление в зависимости от исполнения.
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В
Потребляемая мощность в работе
7,5 Вт
Потребляемая мощность в покое
2,5 Вт
Расчётная мощность для выбора кабеля
10 В·А
Подключение питания / управления
кабель 1 м, 4×0,75 мм²
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Крутящий момент двигателя
20 Н·м
Момент возврата (пружина)
20 Н·м
Направление движения
переключателем L/R
Направление возврата
выбирается установкой L/R
Ручное управление
рукояткой с фиксирующим переключателем
Угол поворота
макс. 95°
Угол поворота, примечание
настраивается от 33 % с шагом 2,5 % (механический упор)
Время хода двигателя
150 с / 90°
Время возврата в безопасное положение
<20 с при -20…50 °C, <60 с при -30 °C
Уровень звуковой мощности, двигатель
40 дБ(А)
Механическое присоединение
универсальный захват вала 10…25,4 мм
Индикация положения
механическая
Ресурс
не менее 60 000 срабатываний в безопасное положение
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL
источник класса 2
Степень защиты IEC/EN
IP54
Степень защиты NEMA/UL
NEMA 2
Корпус (UL)
UL Enclosure Type 2
ЭМС
CE по 2014/30/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Гигиенические испытания
по VDI 6022 ч. 1 / SWKI VA 104-01: допускает очистку и дезинфекцию, низкая эмиссия
Тип действия
Type 1.AA
Импульсное напряжение питания / управления
0,8 кВ
Степень загрязнения
3
Влажность окружающей среды
макс. 95 % отн., без конденсации
Температура окружающей среды
-30…50°C
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
2,2 кг
Чертёж и схемы подключения

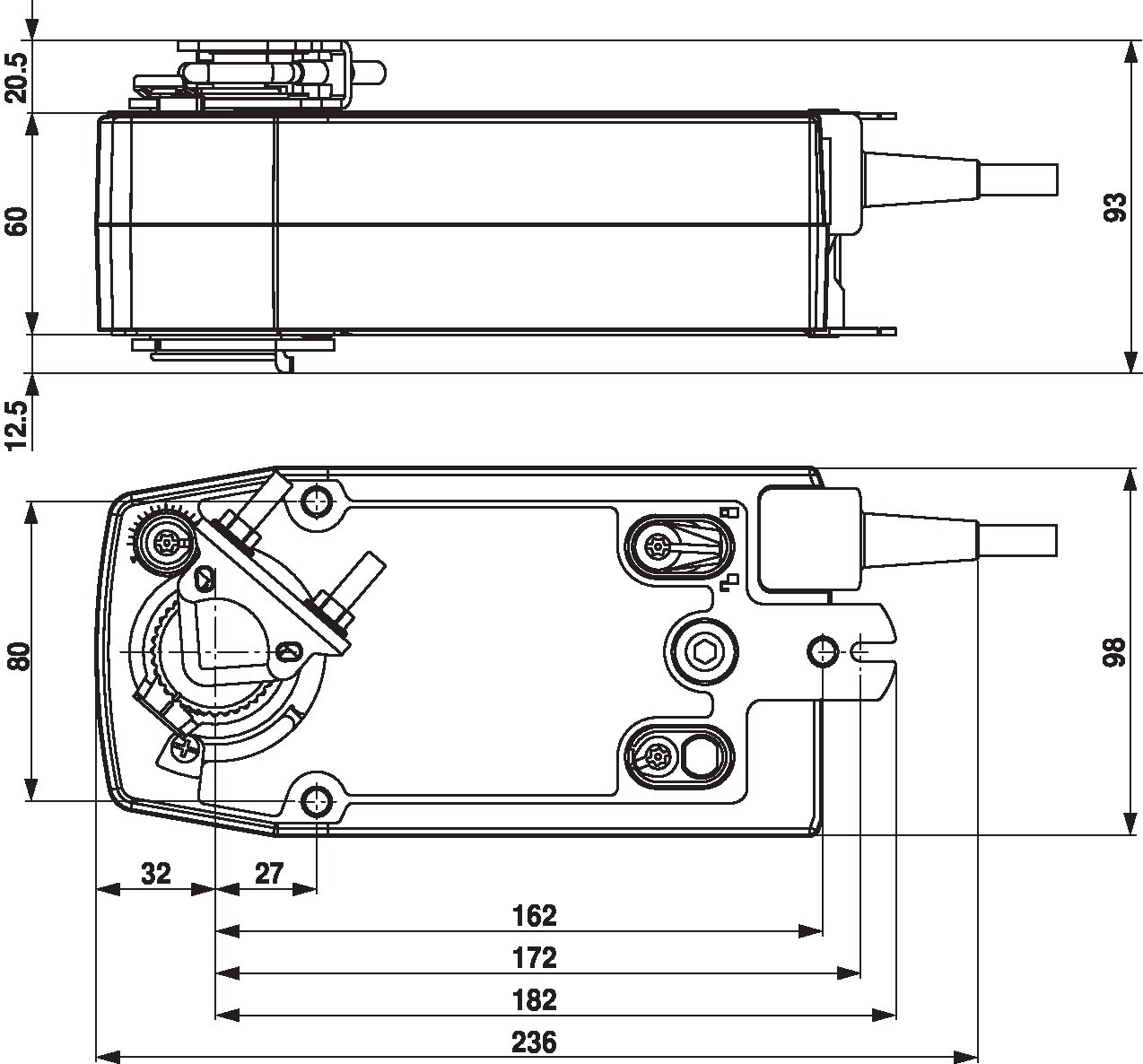

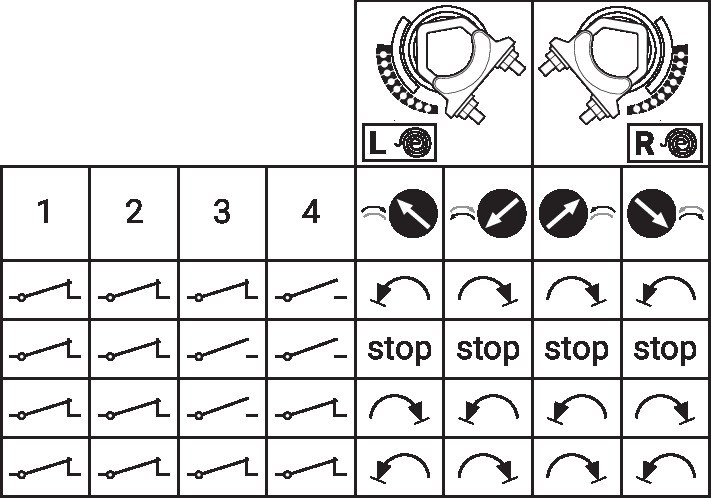

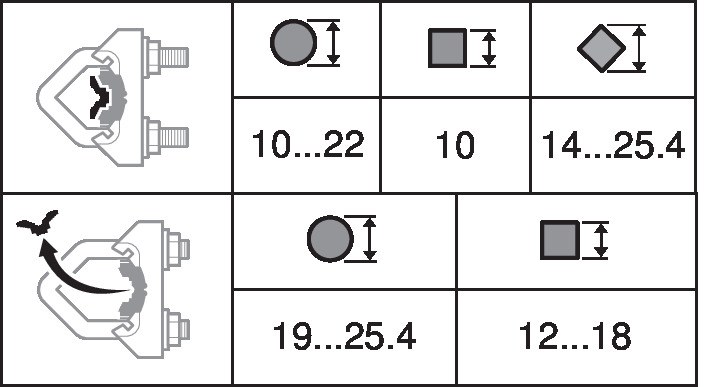

Габаритный чертёж, ммСхема подключенияДиапазон захвата валаДлина шпинделя
Где применяется
заслонки наружного воздуха перед калорифером
вытяжные клапаны, которые должны закрываться при остановке системы
воздушные завесы и приточные камеры с защитой от замораживания
Как подобрать и смонтировать
Момент. 20 Н·м хватает на заслонку площадью примерно до 4 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. 3-позиционное.
Вал. универсальный захват вала 10…25,4 мм. Проверьте размер и длину посадочной части вала заслонки.
Безопасное положение. Открыто или закрыто — определяется установкой привода L/R при монтаже; направление возврата проверьте до подключения.
Аксессуары
Наименование
Тип
Индикатор конечного положения
IND-AFB
Шаровой шарнир для рычага KH8 / KH10
KG10A
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
