Технические данные
Характеристики
ПитаниеAC 100…240 В
Площадь заслонкидо 1,5 м²
Всп. переключателинет
Возврат при отказе питаниянет
Время хода20 с / 90°
Управлениеоткр/закр, 3-позиционное
Крутящий момент8 Н·м
НазначениеДля воздушных клапанов
Тип приводаповоротный
СерияNMD
ПроизводительBelimo
Подробно
Описание

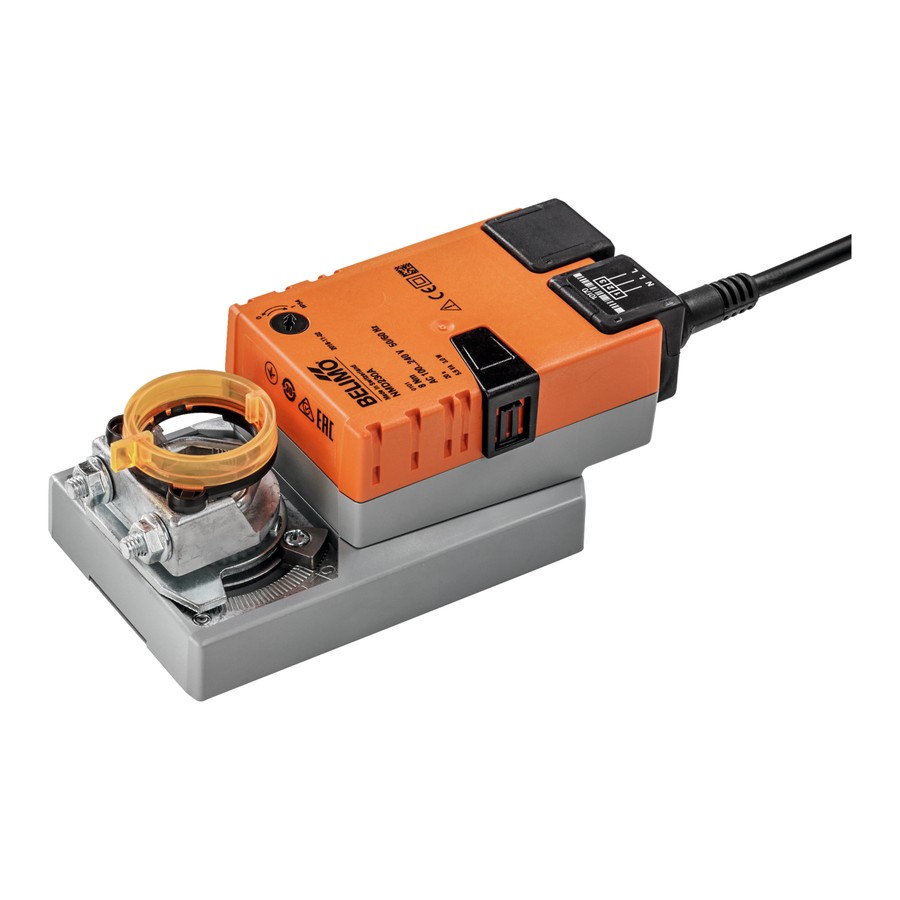

Электропривод Belimo NMD230A (8 Н·м) — быстродействующий привод воздушной заслонки. Крутящий момент 8 Н·м, площадь заслонки до 1,5 м². Питание AC 100…240 В, управление: откр/закр, 3-позиционное.
Крутящий момент8 Н·м
ПитаниеAC 100…240 В
Управлениеоткр/закр, 3-позиционное
Время хода20 с / 90°
Возврат при отказе питаниянет, положение удерживается редуктором
Всп. переключателинет
Площадь заслонкидо 1,5 м²
Степень защитыIP54
Как работает
Быстродействующий привод: полный ход отрабатывается за секунды, а не за стандартные 150 с. Такие приводы ставят на заслонки, где важна скорость реакции: отсечка наружного воздуха, защита калорифера, байпасы и лабораторная вентиляция.
Что это даёт
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC 100…240 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 85…265 В
Потребляемая мощность в работе
3 Вт
Потребляемая мощность в покое
1 Вт
Расчётная мощность для выбора кабеля
5,5 В·А
Подключение питания / управления
кабель 1 м, 3×0,75 мм²
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Крутящий момент двигателя
8 Н·м
Направление движения
переключателем 0 (ccw rotation) / 1 (cw rotation)
Ручное управление
кнопкой, с фиксацией
Угол поворота
макс. 95°
Угол поворота, примечание
ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя
20 с / 90°
Уровень звуковой мощности, двигатель
55 дБ(А)
Механическое присоединение
универсальный захват вала, двусторонний 10…20 мм
Индикация положения
механический, съёмный указатель
Безопасность и условия эксплуатации
Класс защиты IEC/EN
II, усиленная изоляция
Класс защиты UL
II, усиленная изоляция
Степень защиты IEC/EN
IP54
Степень защиты NEMA/UL
NEMA 2
Корпус (UL)
UL Enclosure Type 2
ЭМС
CE по 2014/30/EU
Директива по низковольтному оборудованию
CE по 2014/35/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Гигиенические испытания
по VDI 6022 ч. 1 / SWKI VA 104-01: допускает очистку и дезинфекцию, низкая эмиссия
Тип действия
Type 1
Импульсное напряжение питания / управления
4 кВ
Степень загрязнения
3
Влажность окружающей среды
макс. 95 % отн., без конденсации
Температура окружающей среды
-30…50°C
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
0,87 кг
Чертёж и схемы подключения

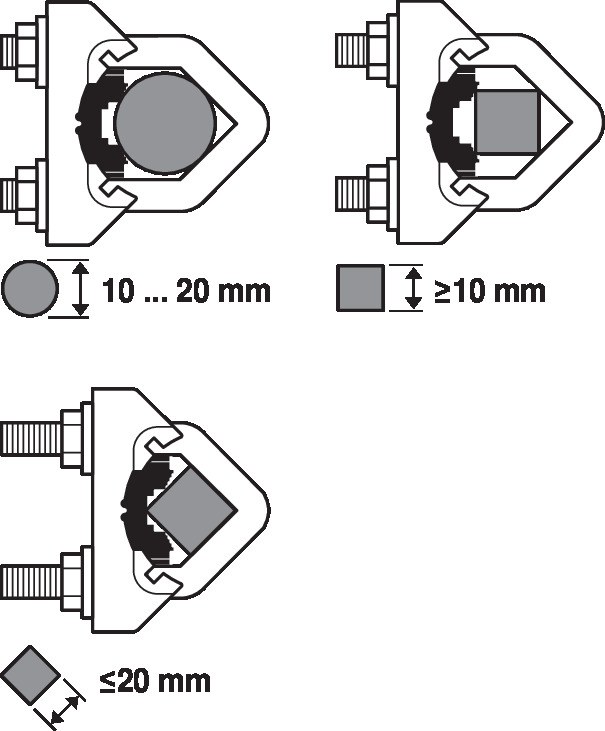

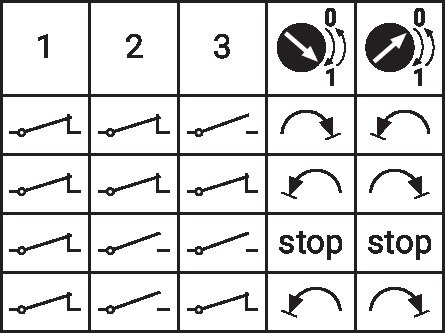

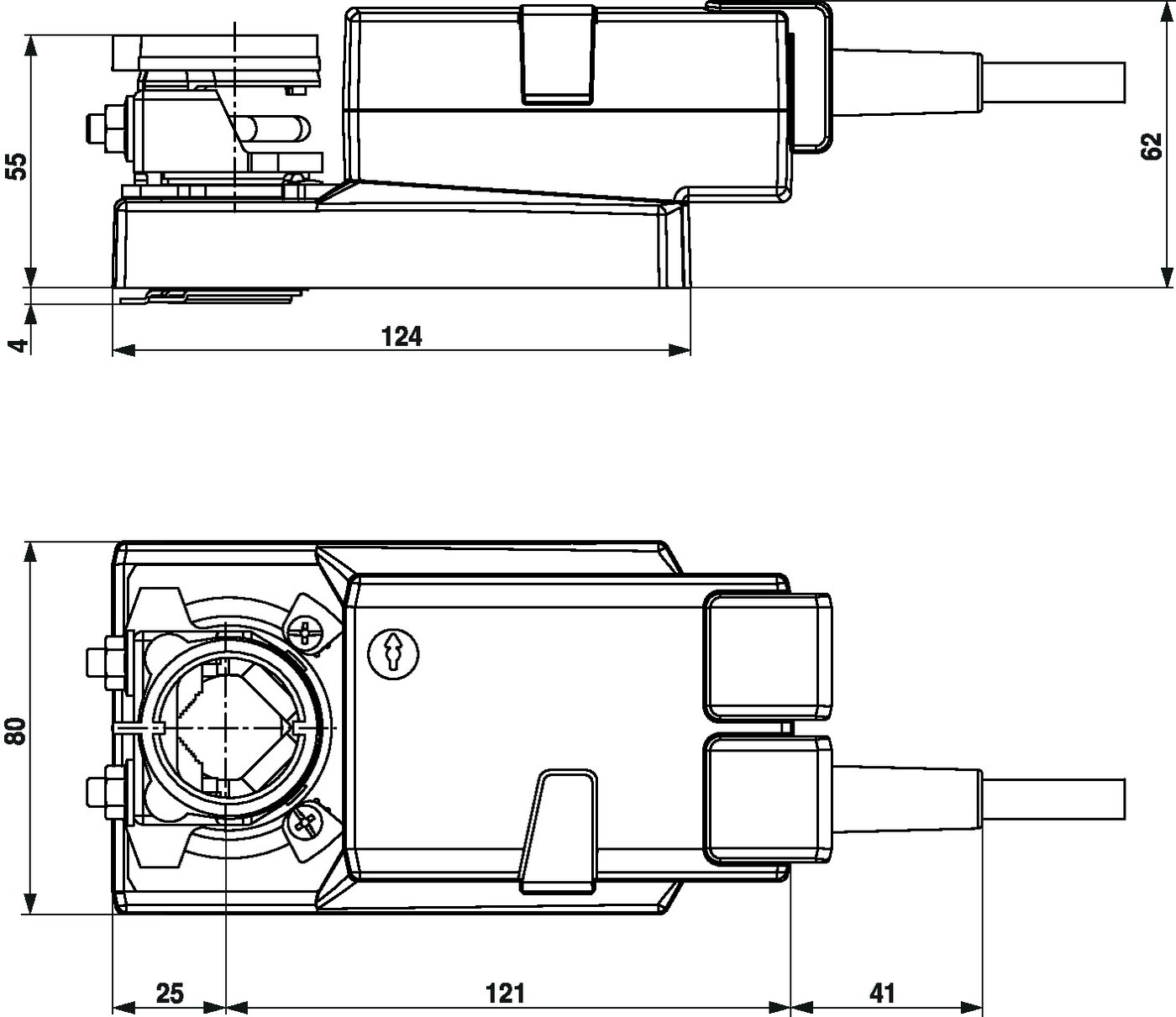

Габаритный чертёж, ммСхема подключенияДиапазон захвата валаДлина шпинделя
Где применяется
отсечные заслонки наружного воздуха с защитой калорифера
лабораторная и чистая вентиляция с быстрым перераспределением расхода
байпасы рекуператоров и камер смешения
Как подобрать и смонтировать
Момент. 8 Н·м хватает на заслонку площадью примерно до 1,5 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC 100…240 В. Подключается к сети напрямую, отдельный источник не нужен.
Управление. откр/закр, 3-позиционное.
Вал. универсальный захват вала, двусторонний 10…20 мм. Проверьте размер и длину посадочной части вала заслонки.
