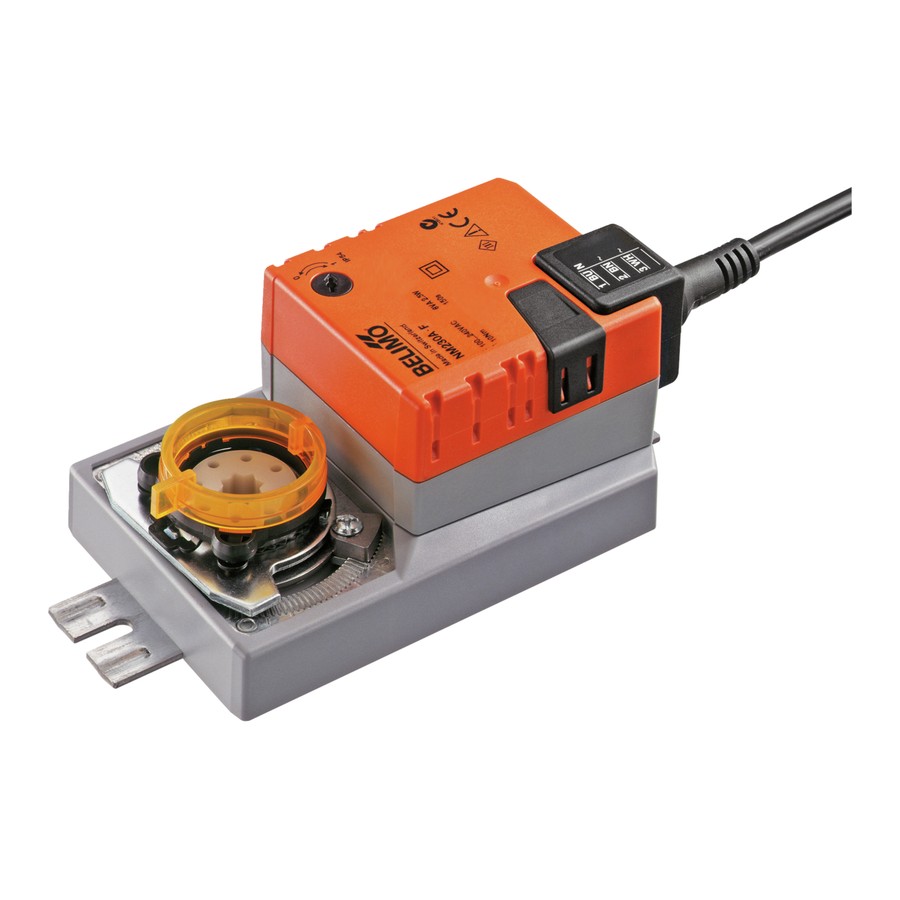

Электропривод Belimo NM72A (10 Н·м)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Belimo NM72A (10 Н·м) — привод воздушной заслонки без возвратной пружины. Крутящий момент 10 Н·м, площадь заслонки до 2 м². Питание 48...DC 110 В, управление: откр/закр, 3-позиционное.
Как работает
Электродвигатель через редуктор поворачивает вал заслонки на угол до 95°; при снятии питания положение удерживается самотормозящимся редуктором, возврата в исходное положение нет. Поэтому такие приводы ставят на регулирующие и запорные заслонки внутри системы, где отказ питания не создаёт аварии.
Технические характеристики
| Технические характеристики | |
|---|---|
| Тип привода | Поворотный |
| Наличие охранной функции | без |
| Крутящий момент / усилие | 10 Нм |
| Подключение | Кабель |
| Вспомогательный переключатель | без |
| Площадь заслонки ≈ | 2 м2 |
| Тип захвата штока | Универсальный захват |
| Время поворота | 150 с |
| Питание | 48...110 В= |
| Управление | Откр/Закр / 3-поз. |

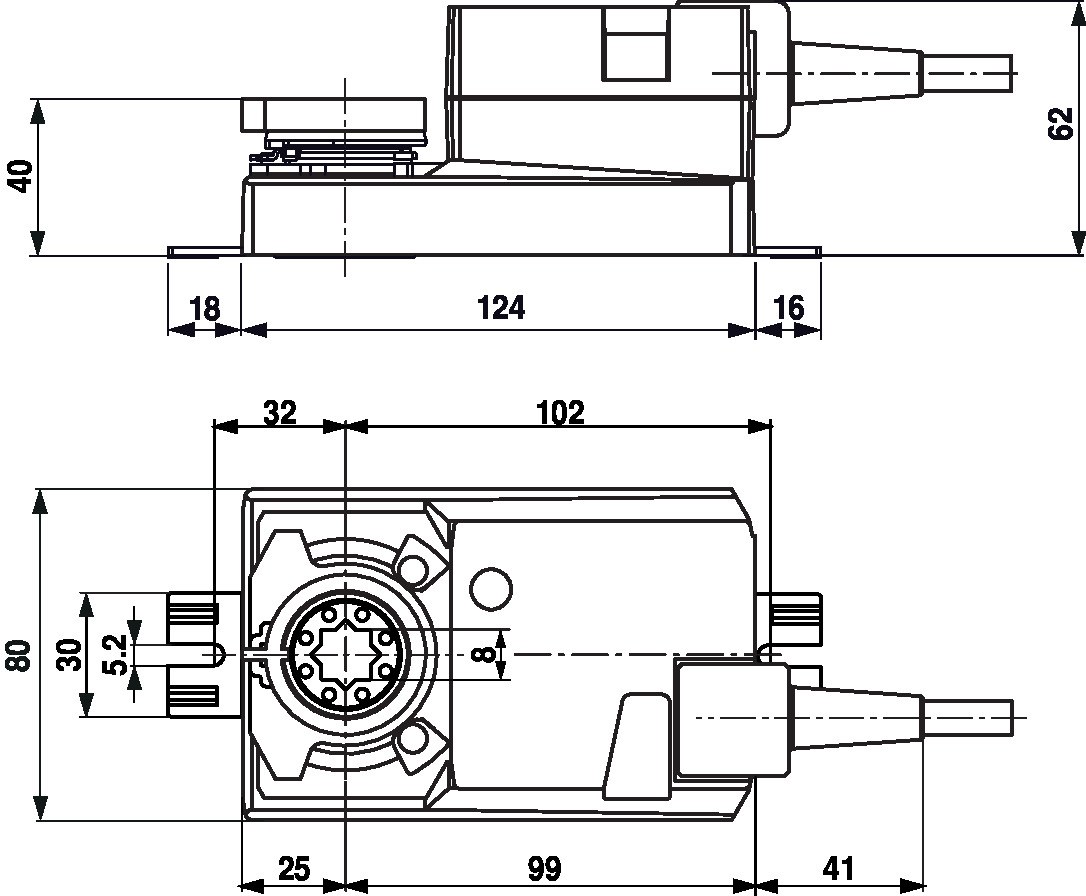

Чертёж и схемы подключения
Где применяется
- регулирующие и запорные заслонки приточных и вытяжных установок
- смесительные и рециркуляционные камеры
- зональные заслонки систем с переменным расходом
Как подобрать и смонтировать
- Момент. 10 Н·м хватает на заслонку площадью примерно до 2 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
- Питание. 48...DC 110 В. Подключается к сети напрямую, отдельный источник не нужен.
- Управление. откр/закр, 3-позиционное.
- Вал. универсальный захват вала. Проверьте размер и длину посадочной части вала заслонки.
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
