Технические данные
Характеристики
Площадь заслонкидо 2 м²
Всп. переключателинет
Возврат при отказе питаниянет
Время хода150 с / 90°
Управлениеплавное 0/2…10 В, MP-Bus
ПитаниеAC/DC 24 В
Крутящий момент10 Н·м
НазначениеДля воздушных клапанов
Тип приводаповоротный
СерияNM
ПроизводительBelimo
Подробно
Описание

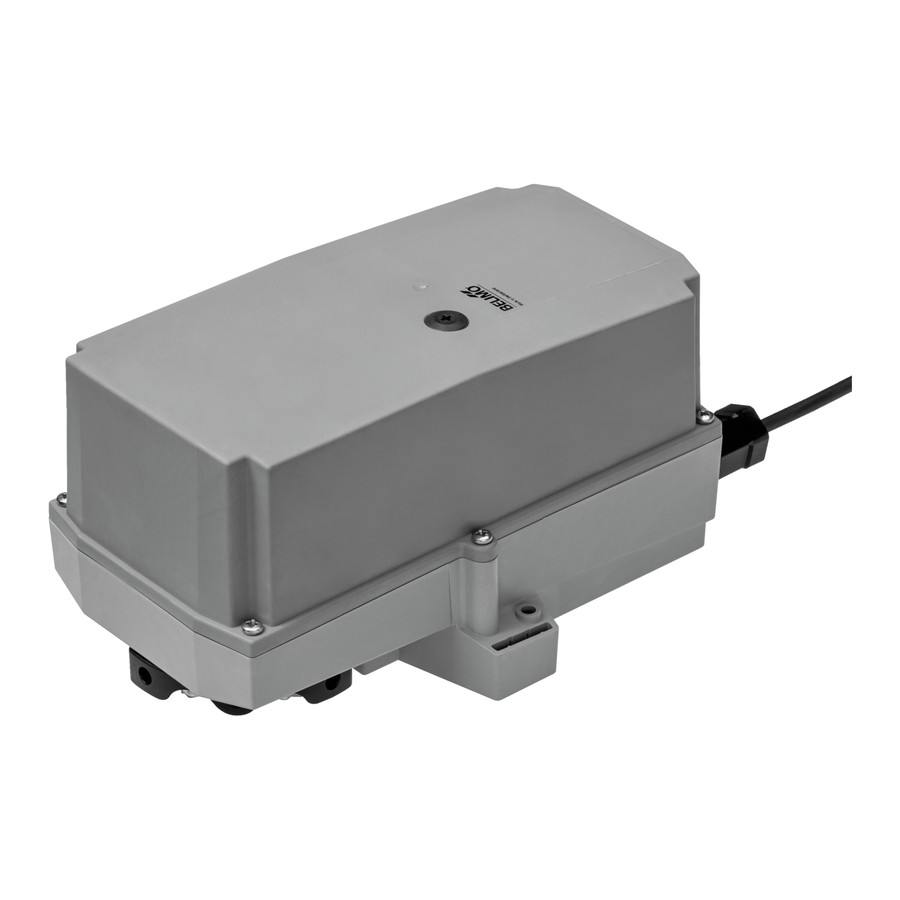

Электропривод Belimo NM24P-SR (10 Н·м) — привод заслонки в защищённом корпусе IP66/67. Крутящий момент 10 Н·м, площадь заслонки до 2 м². Питание AC/DC 24 В, управление: плавное 0/2…10 В, MP-Bus.
Крутящий момент10 Н·м
ПитаниеAC/DC 24 В
Управлениеплавное 0/2…10 В, MP-Bus
Время хода150 с / 90°
Возврат при отказе питаниянет, положение удерживается редуктором
Всп. переключателинет
Площадь заслонкидо 2 м²
Степень защитыIP66/67
Как работает
Механизм тот же, что у стандартных поворотных приводов, но в герметичном корпусе IP66/67: подходит для установки на улице и в помещениях с влажной уборкой, конденсатом и пылью. Управление и обратная связь передаются по цифровой шине, параметры привода читаются и настраиваются с контроллера.
Что это даёт
Область примененияЗаслонки наружного воздуха, рециркуляции и вытяжки, где при отказе питания клапан обязан вернуться в безопасное положение.
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC/DC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В / DC 19,2…28,8 В
Потребляемая мощность в работе
2 Вт
Потребляемая мощность в покое
0,4 Вт
Расчётная мощность для выбора кабеля
4 В·А
Подключение питания / управления
кабель 1 м, 4×0,75 мм² (безгалогенный)
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Крутящий момент двигателя
10 Н·м
Диапазон управляющего сигнала Y
2…10 В
Входное сопротивление
100 kΩ
Сигнал обратной связи U
2…10 В
Обратная связь U, нагрузка
макс. 1 мА
Точность позиционирования
±5%
Направление движения

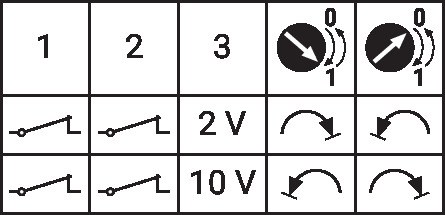

переключателем 0/1
Направление движения, примечание
Y = 0 В: при положении переключателя 0 — против часовой, 1 — по часовой
Ручное управление
кнопкой, с фиксацией
Угол поворота
макс. 95°
Угол поворота, примечание
ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя
150 с / 90°
Уровень звуковой мощности, двигатель
35 дБ(А)
Механическое присоединение

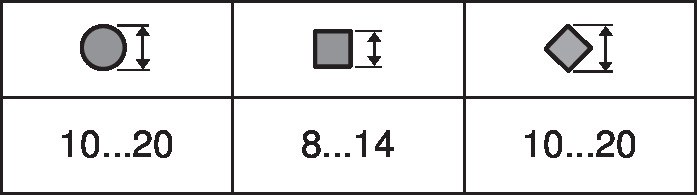

универсальный захват вала 10…20 мм
Индикация положения
механический, съёмный указатель
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL
источник класса 2
Степень защиты IEC/EN
IP66/67
Степень защиты NEMA/UL
NEMA 4X
Корпус (UL)
UL Enclosure Type 4X
ЭМС
CE по 2014/30/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Тип действия
Type 1
Импульсное напряжение питания / управления
0,8 кВ
Степень загрязнения
4
Влажность окружающей среды
макс. 100 % отн.
Температура окружающей среды
-30…50°C
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
1,7 кг

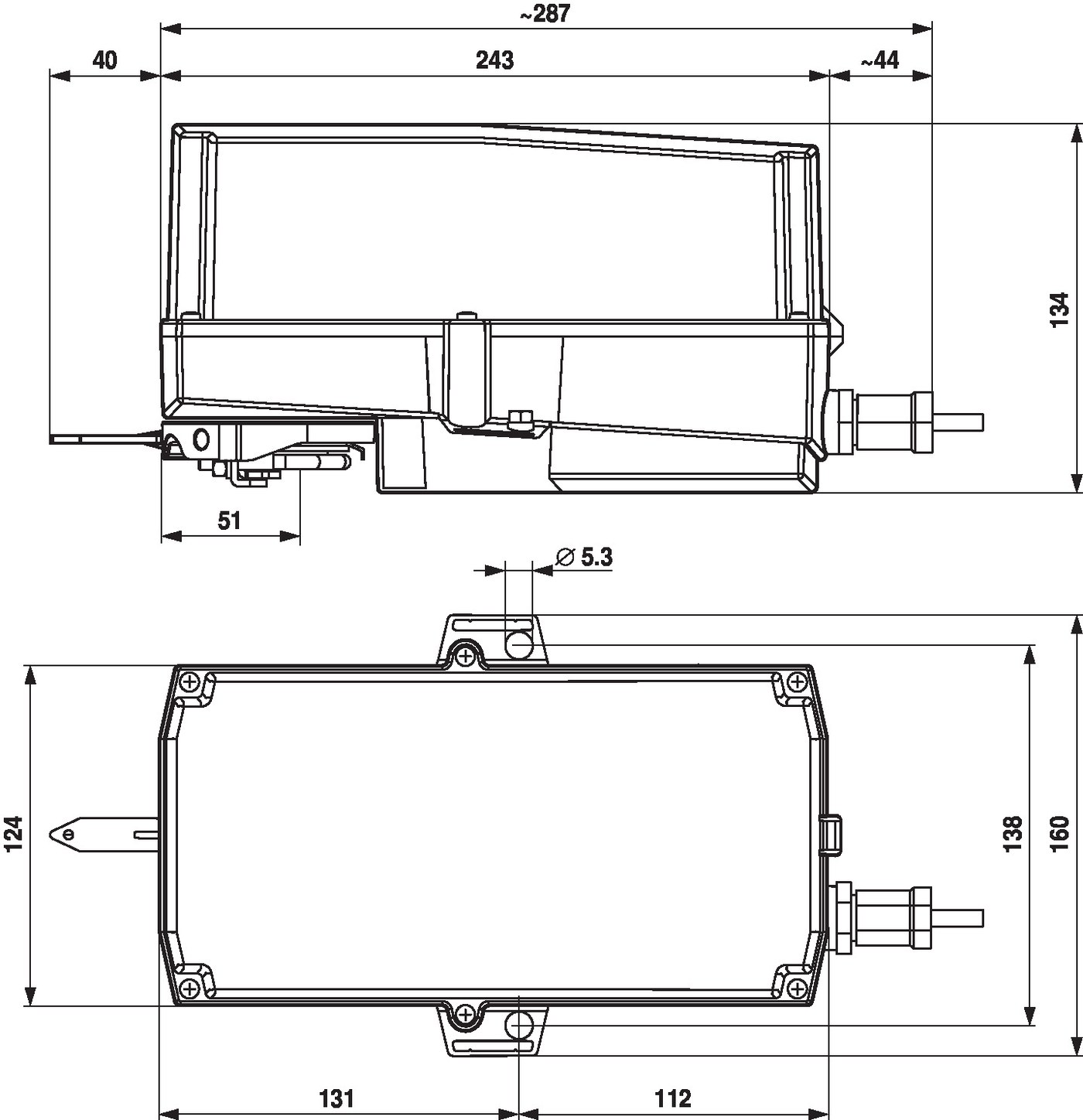

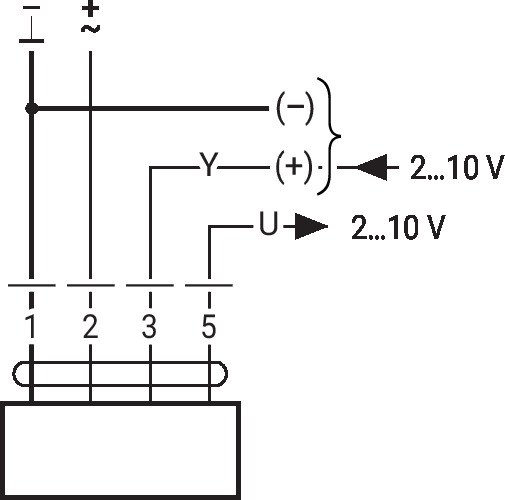

Чертёж и схемы подключения
Габаритный чертёж, ммДиапазон захвата валаДлина шпинделяСхема подключенияAC/DC 24 В, плавное
Где применяется
заслонки наружной установки, крышные и на фасаде
пищевые производства и помещения с влажной уборкой
промышленные установки с пылью и агрессивной средой
Как подобрать и смонтировать
Момент. 10 Н·м хватает на заслонку площадью примерно до 2 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. плавное 0/2…10 В, MP-Bus.
Вал. универсальный захват вала 10…20 мм. Проверьте размер и длину посадочной части вала заслонки.
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Допускается установка на улице при отсутствии прямого воздействия воды и снега на корпус.
