Технические данные
Характеристики
Площадь заслонкидо 1,2 м²
Всп. переключателинет
Возврат при отказе питанияконденсатор (электронный возврат)
Время хода4 с / 90°
Управлениеплавное 0/2…10 В, MP-Bus
ПитаниеAC/DC 24 В
Крутящий момент6 Н·м
НазначениеДля воздушных клапанов
Тип приводаповоротный
СерияNKQ
ПроизводительBelimo
Подробно
Описание

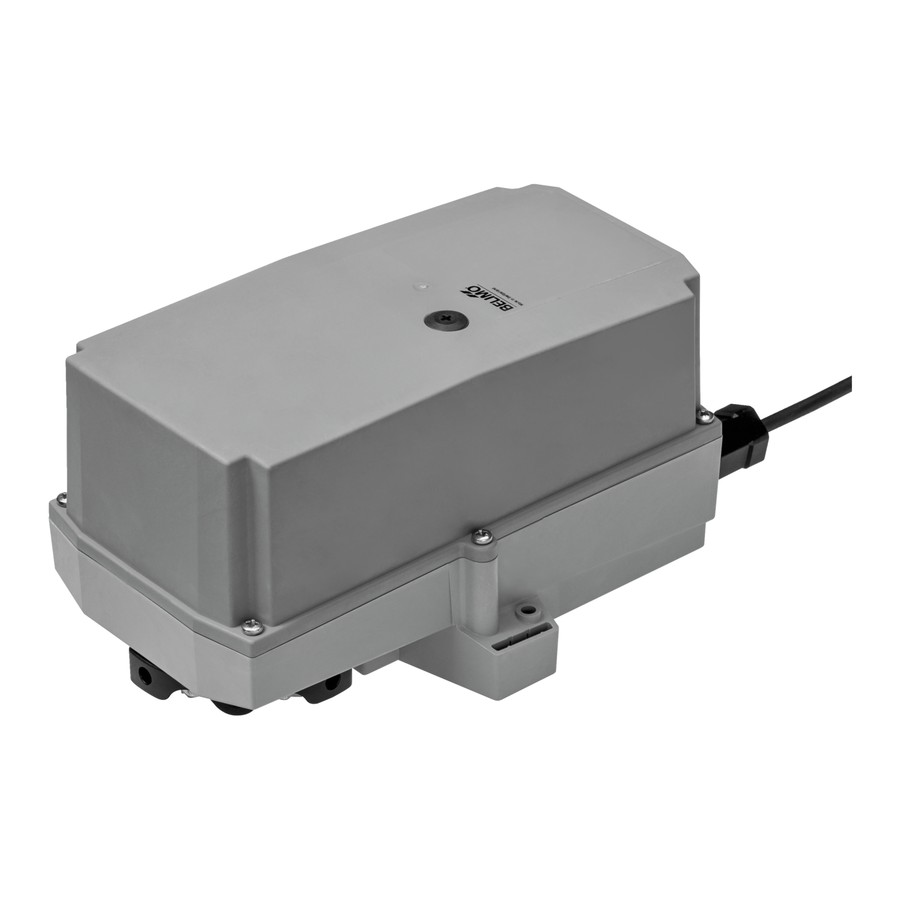

Электропривод Belimo NKQ24P-SR (6 Н·м) — привод заслонки в защищённом корпусе IP66/67. Крутящий момент 6 Н·м, площадь заслонки до 1,2 м². Питание AC/DC 24 В, управление: плавное 0/2…10 В, MP-Bus. Возврат в безопасное положение — конденсатор (электронный возврат).
Крутящий момент6 Н·м
ПитаниеAC/DC 24 В
Управлениеплавное 0/2…10 В, MP-Bus
Время хода4 с / 90°
Возврат при отказе питанияконденсатор (электронный возврат)
Всп. переключателинет
Площадь заслонкидо 1,2 м²
Степень защитыIP66/67
Как работает
Механизм тот же, что у стандартных поворотных приводов, но в герметичном корпусе IP66/67: подходит для установки на улице и в помещениях с влажной уборкой, конденсатом и пылью. Возврат в безопасное положение при отказе питания обеспечивают встроенные конденсаторы; положение возврата задаётся ручкой POP. Управление и обратная связь передаются по цифровой шине, параметры привода читаются и настраиваются с контроллера.
Что это даёт
Область примененияЗаслонки наружного воздуха, рециркуляции и вытяжки, где при отказе питания клапан обязан вернуться в безопасное положение.
Настройка безопасного положения (POP)Положение, в которое привод уходит при пропадании питания, задаётся ручкой POP с шагом 10 %.
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC/DC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В / DC 21,6…28,8 В
Потребляемая мощность в работе
11 Вт
Потребляемая мощность в покое
3 Вт
Расчётная мощность для выбора кабеля
22 В·А
Подключение питания / управления
кабель 1 м, 4×0,75 мм² (безгалогенный)

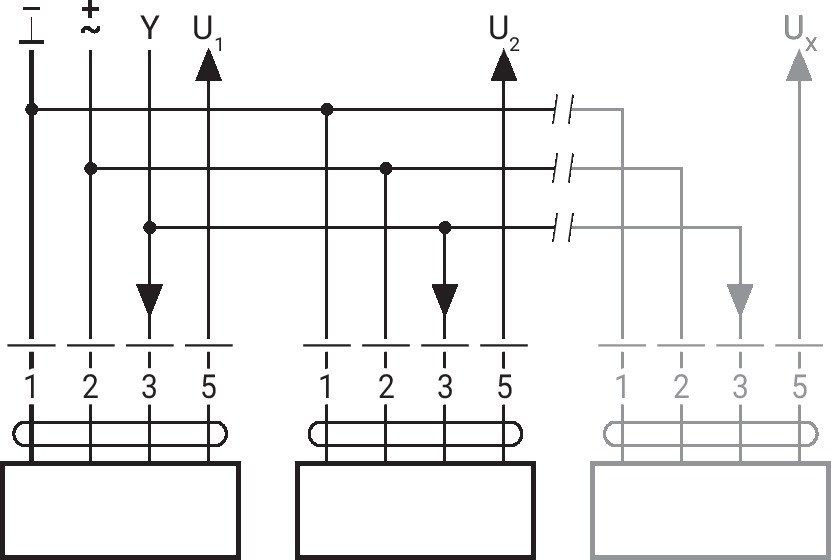

Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Крутящий момент двигателя
6 Н·м
Диапазон управляющего сигнала Y
2…10 В
Входное сопротивление
100 kΩ
Сигнал обратной связи U
2…10 В
Обратная связь U, нагрузка
макс. 0,5 мА
Установка безопасного положения
0…100 %, шаг 10 % (ручка POP в положении 0 — левый упор)
Время перекрытия провала питания (PF)
0 с
Точность позиционирования
±5%
Направление движения
переключателем 0/1
Направление возврата
переключателем 0…100%

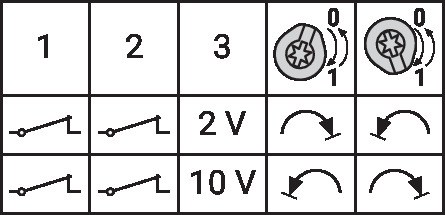

Направление движения, примечание
Y = 0 В: при положении переключателя 0 — против часовой, 1 — по часовой
Ручное управление
кнопкой, с фиксацией
Угол поворота
макс. 95°
Угол поворота, примечание
ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя
4 с / 90°
Время возврата в безопасное положение
4 с / 90°
Уровень звуковой мощности, двигатель
60 дБ(А)
Уровень звуковой мощности при возврате
60 дБ(А)
Адаптация диапазона
вручную (автоматически при первом включении)
Механическое присоединение
универсальный захват вала 8…20 мм
Индикация положения
механический, съёмный указатель
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL
источник класса 2
Степень защиты IEC/EN
IP66/67
Степень защиты NEMA/UL
NEMA 4X
Корпус (UL)
UL Enclosure Type 4X
ЭМС
CE по 2014/30/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Тип действия
Type 1.AA
Импульсное напряжение питания / управления
0,8 кВ
Степень загрязнения
4
Влажность окружающей среды
макс. 100 % отн.
Температура окружающей среды
-30…50°C
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
1,9 кг
Чертёж и схемы подключения

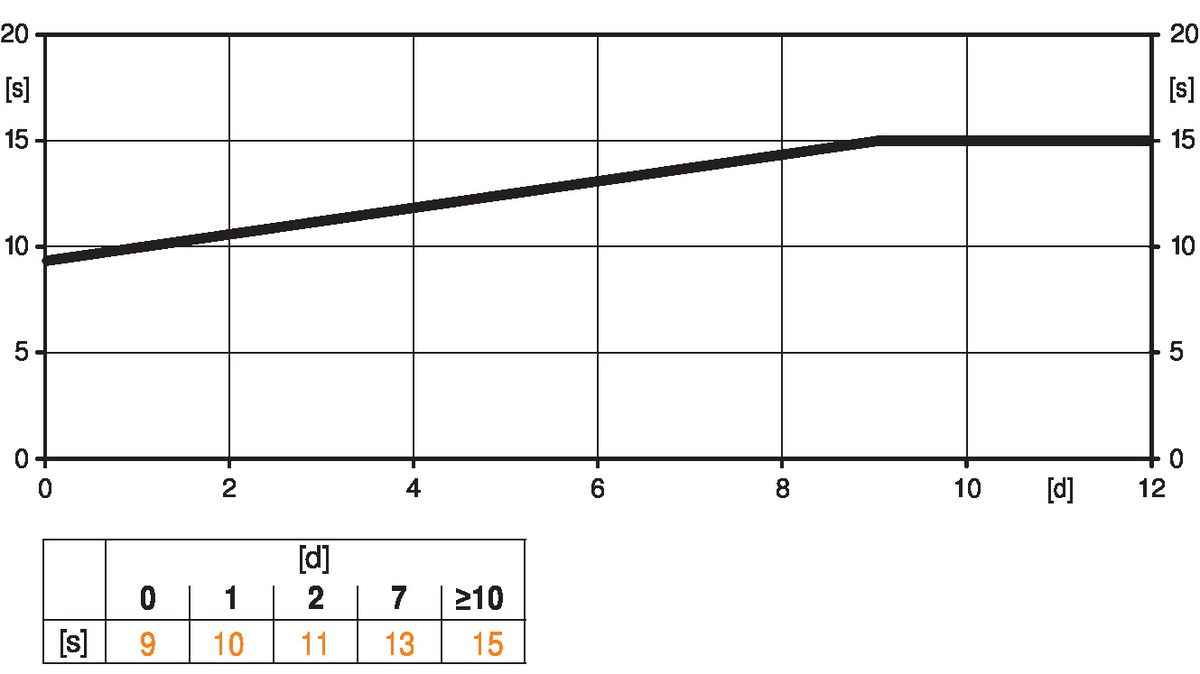

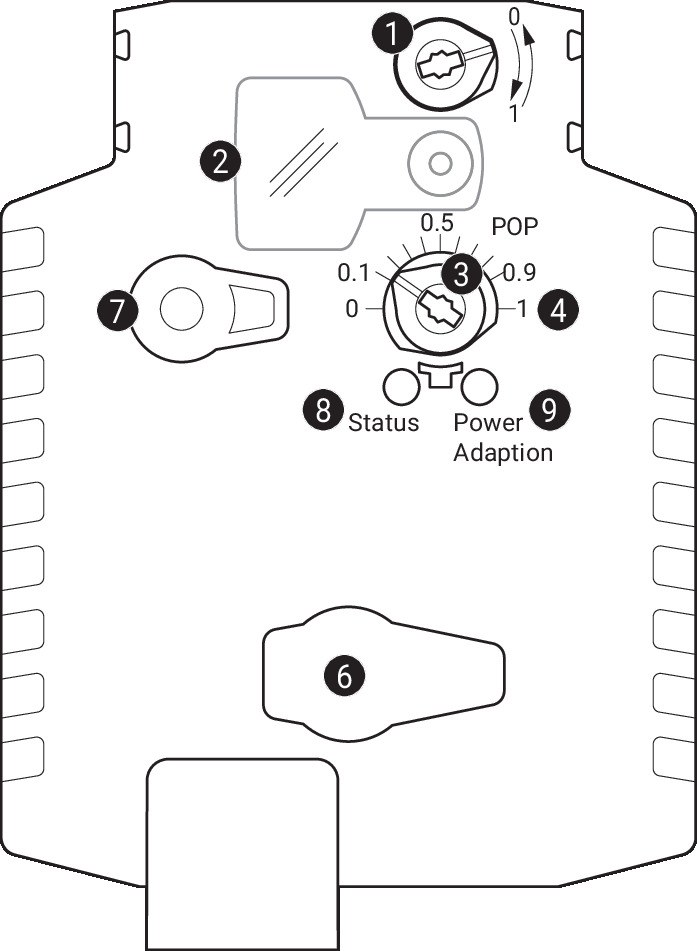

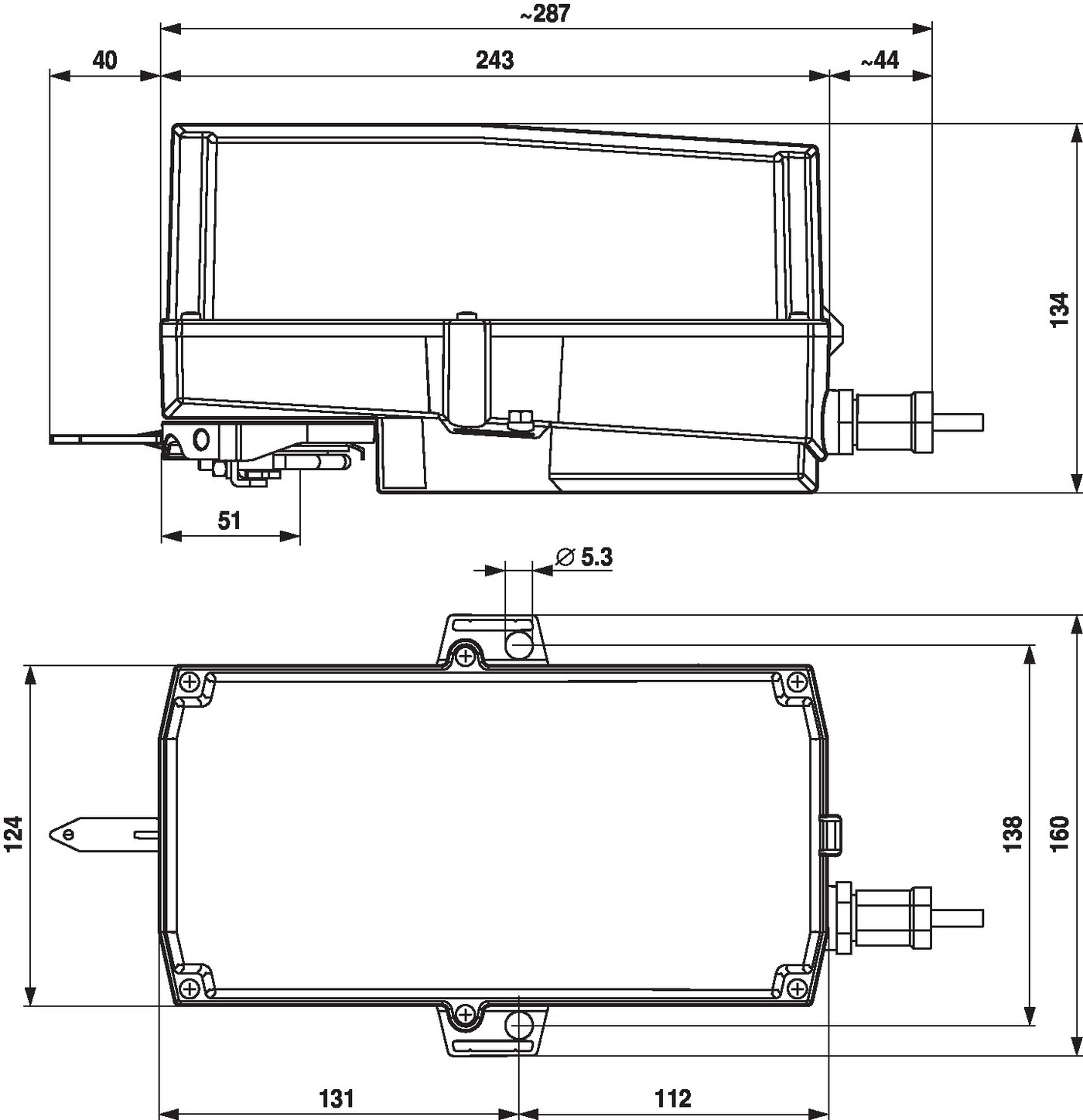

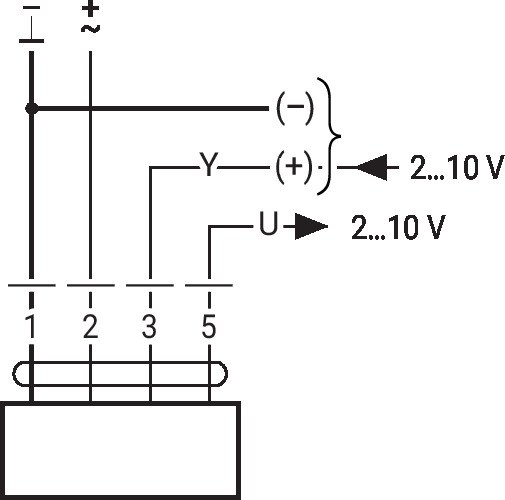

Габаритный чертёж, ммВремя предварительной зарядкиСхема подключенияAC/DC 24 В, плавноеСхема подключенияОрганы управления и индикацияДлина шпинделя
Где применяется
заслонки наружной установки, крышные и на фасаде
пищевые производства и помещения с влажной уборкой
промышленные установки с пылью и агрессивной средой
Как подобрать и смонтировать
Момент. 6 Н·м хватает на заслонку площадью примерно до 1,2 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. плавное 0/2…10 В, MP-Bus.
Вал. универсальный захват вала 8…20 мм. Проверьте размер и длину посадочной части вала заслонки.
Безопасное положение. Задаётся ручкой POP 0…100 %; после включения питания дождитесь окончания зарядки конденсаторов.
Аксессуары
Наименование
Тип
Задатчик положения, настенный монтаж
SGA24
Задатчик положения, встраиваемый
SGE24
Задатчик положения, на панель
SGF24
Задатчик положения, настенный монтаж
CRP24-B1
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Допускается установка на улице при отсутствии прямого воздействия воды и снега на корпус.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
