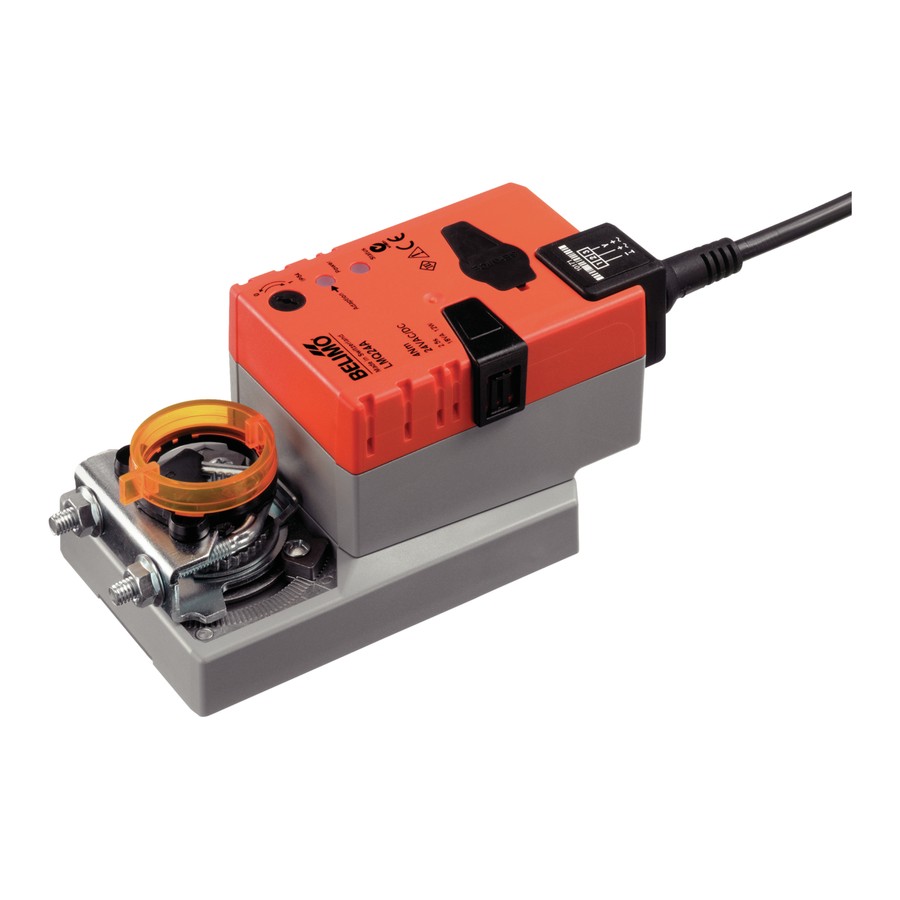

Электропривод Belimo LMQ24A (4 Н·м)

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: LMQ24A

Техлист ВЕНТАР-С (PDF)Скачать ↓Техническое описание Belimo (PDF, рус.)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Электропривод Belimo LMQ24A (4 Н·м) — быстродействующий привод воздушной заслонки, 4 Н·м, питание AC/DC 24 В, управление откр/закр, 3-позиционное.

⚙️ Подбор и заказ

Комментарий к заказу Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Площадь заслонки до 0,8 м²

Всп. переключатели нет

Возврат при отказе питания нет

Время хода 2,5 с / 90°

Управление откр/закр, 3-позиционное

Питание AC/DC 24 В

Крутящий момент 4 Н·м

Назначение Для воздушных клапанов

Тип привода поворотный

Серия LMQ

Производитель Belimo

Подробно

Описание

Электропривод Belimo LMQ24A (4 Н·м) — быстродействующий привод воздушной заслонки. Крутящий момент 4 Н·м, площадь заслонки до 0,8 м². Питание AC/DC 24 В, управление: откр/закр, 3-позиционное.

Крутящий момент4 Н·м

ПитаниеAC/DC 24 В

Управлениеоткр/закр, 3-позиционное

Время хода2,5 с / 90°

Возврат при отказе питаниянет, положение удерживается редуктором

Всп. переключателинет

Площадь заслонкидо 0,8 м²

Степень защитыIP54

Как работает

Быстродействующий привод: полный ход отрабатывается за секунды, а не за стандартные 150 с. Такие приводы ставят на заслонки, где важна скорость реакции: отсечка наружного воздуха, защита калорифера, байпасы и лабораторная вентиляция.

Что это даёт

Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.

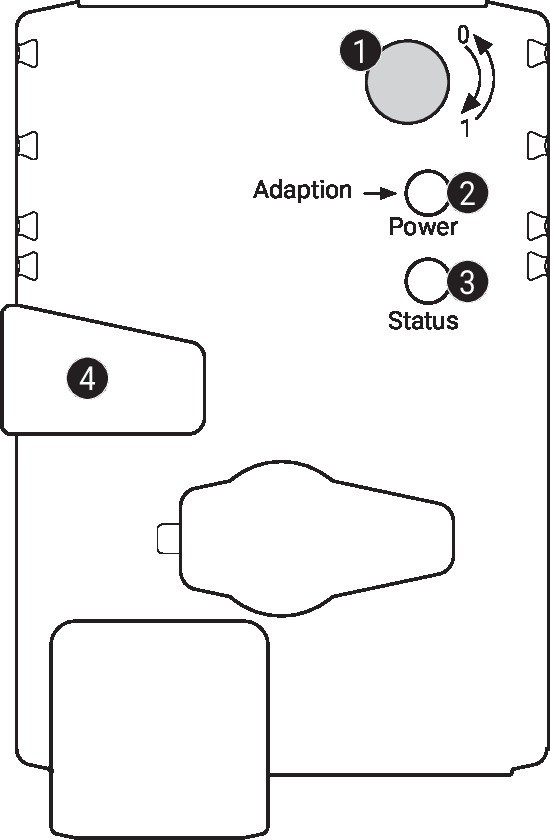

Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.

Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.

Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.

Технические характеристики

Электрические параметры
Номинальное напряжение	AC/DC 24 В
Частота питания	50/60 Гц
Диапазон напряжения	AC 19,2…28,8 В / DC 21,6…28,8 В
Потребляемая мощность в работе	13 Вт
Потребляемая мощность в покое	2 Вт
Расчётная мощность для выбора кабеля	23 В·А
Пусковой ток (Imax)	20,0 А при 5 мс
Подключение питания / управления	кабель 1 м, 3×0,75 мм²
Параллельная работа	да (с учётом данных производительности)

Функциональные параметры
Крутящий момент двигателя	4 Н·м
Направление движения	переключателем 0 (ccw rotation) / 1 (cw rotation)
Ручное управление	кнопкой, с фиксацией
Угол поворота	макс. 95°
Угол поворота, примечание	ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя	2,5 с / 90°
Уровень звуковой мощности, двигатель	54 дБ(А)
Механическое присоединение	универсальный захват вала 8…26,7 мм
Индикация положения	механический, съёмный указатель

Безопасность и условия эксплуатации
Класс защиты IEC/EN	III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL	источник класса 2
Степень защиты IEC/EN	IP54
Степень защиты NEMA/UL	NEMA 2
Корпус (UL)	UL Enclosure Type 2
ЭМС	CE по 2014/30/EU
Сертификация IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL	cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Гигиенические испытания	по VDI 6022 ч. 1 / SWKI VA 104-01: допускает очистку и дезинфекцию, низкая эмиссия
Тип действия	Type 1
Импульсное напряжение питания / управления	0,8 кВ
Степень загрязнения	3
Влажность окружающей среды	макс. 95 % отн., без конденсации
Температура окружающей среды	-30…40°C
Температура среды, примечание	при 40…50 °C эксплуатация с ограничениями — уточняйте у поставщика
Температура хранения	-40…80°C
Обслуживание	не требует обслуживания

Масса
Масса	0,87 кг

Чертёж и схемы подключения

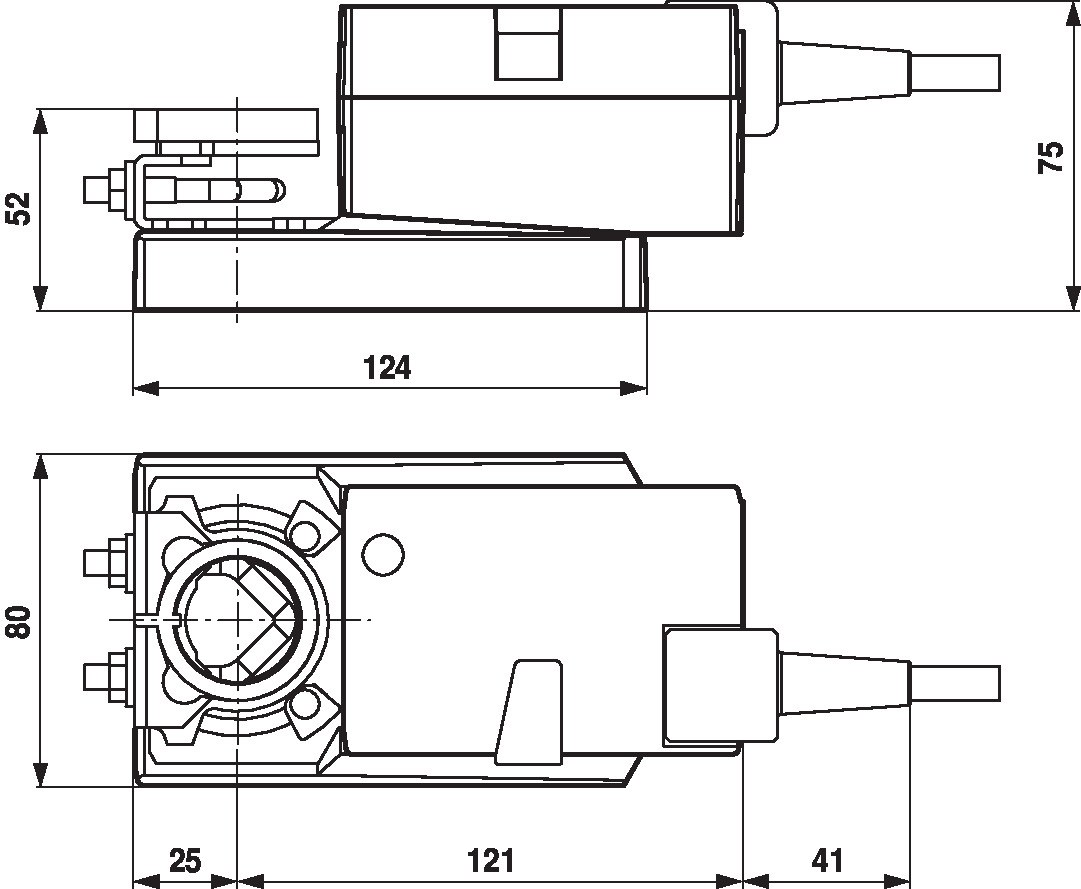

Габаритный чертёж Belimo LMQ24A — Габаритный чертёж, мм

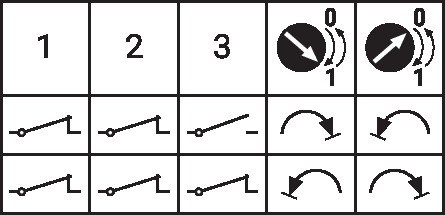

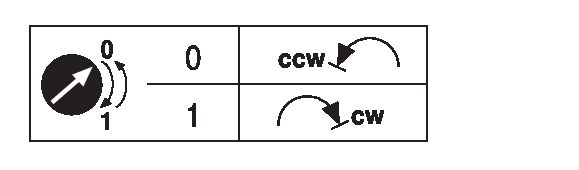

LMQ24A — Схема подключения — Схема подключения

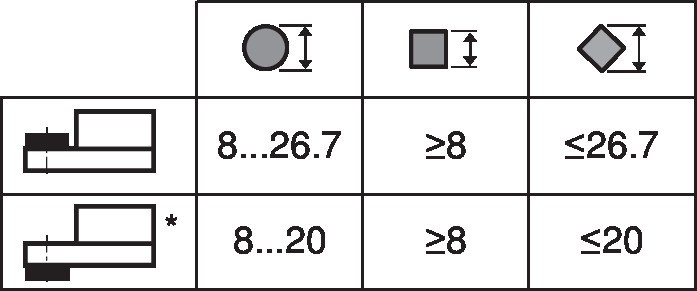

LMQ24A — Диапазон захвата вала — Диапазон захвата вала

LMQ24A — Длина шпинделя — Длина шпинделя

Где применяется

отсечные заслонки наружного воздуха с защитой калорифера
лабораторная и чистая вентиляция с быстрым перераспределением расхода
байпасы рекуператоров и камер смешения

Как подобрать и смонтировать

Момент. 4 Н·м хватает на заслонку площадью примерно до 0,8 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. откр/закр, 3-позиционное.
Вал. универсальный захват вала 8…26,7 мм. Проверьте размер и длину посадочной части вала заслонки.

Аксессуары

Наименование	Тип
Шаровой шарнир для рычага KH8 / KH10	KG10A

Важно знать

Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.

Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
