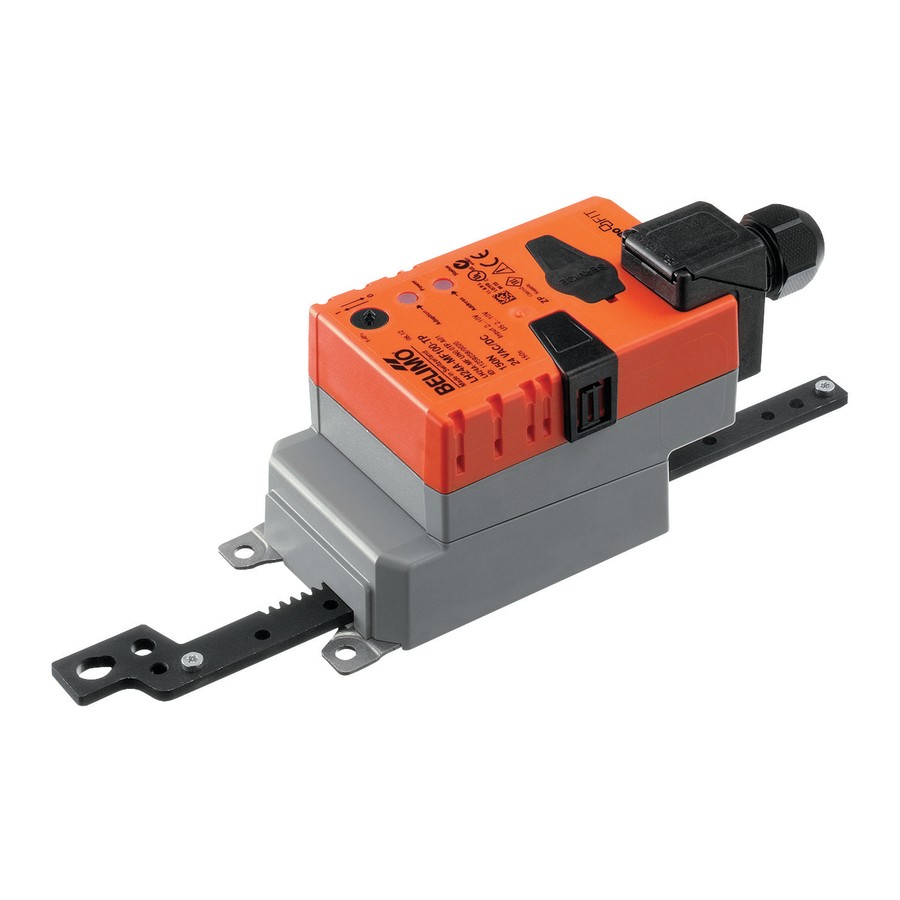

Электропривод Belimo LH24A-MF60-TP (150 Н)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Belimo LH24A-MF60-TP (150 Н) — линейный привод заслонки. Усилие на штоке 150 Н, площадь заслонки до 1 м². Питание AC/DC 24 В, управление: откр/закр, плавное 0/2…10 В, настраиваемое (MF).
Как работает
Шток с зубчатой рейкой выдвигается электродвигателем; ход ограничивается механическими упорами с шагом 20 мм. Привод крепится прямо к корпусу заслонки или через поворотную опору, компенсирующую поперечные усилия. Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.
Что это даёт
Технические характеристики
| Электрические параметры | |
|---|---|
| Номинальное напряжение | AC/DC 24 В |
| Частота питания | 50/60 Гц |
| Диапазон напряжения | AC 19,2…28,8 В / DC 21,6…28,8 В |
| Потребляемая мощность в работе | 2,5 Вт |
| Потребляемая мощность в покое | 1,2 Вт |
| Расчётная мощность для выбора кабеля | 5 В·А |
| Подключение питания / управления | клеммы 4 мм² (кабель ø4…10 мм, 4-жильный) |
| Параллельная работа | да (с учётом данных производительности) |
| Функциональные параметры | |
|---|---|
| Усилие двигателя | мин. 150 Н |
| Диапазон управляющего сигнала Y | DC 2…10 В |
| Диапазон сигнала Y, настраиваемый | начальная точка DC 0,5…30 В |
| Сигнал обратной связи U | DC 2…10 В |
| Обратная связь U, нагрузка | макс. 0,5 мА |
| Обратная связь U, настраиваемая | начальная точка DC 0,5…8 В |
| Точность позиционирования | ±5% |
| Направление движения | переключателем |
| Направление движения, примечание | Y = 0 В: переключатель 0 — втянут, 1 — выдвинут |
| Направление, настройка | реверс электронный |
| Ручное управление | кнопкой, с фиксацией |
| Длина хода | макс. 60 мм, настраивается с шагом 20 мм |
| Ограничение хода | ограничивается с обеих сторон механическими упорами |
| Время хода двигателя | 150 с / 100 мм |
| Время хода, примечание | соответствует 90 с / 60 мм |
| Принудительное управление | MAX (максимум) = 100 % |
| Принудительное управление, настройка | MAX = (MIN + 32 %)…100 % |
| Уровень звуковой мощности, двигатель | 45 дБ(А) |
| Класс защиты UL | UL источник класса 2 |
| Степень защиты IEC/EN | IP54 |
| Степень защиты NEMA/UL | NEMA 2, UL Enclosure Type 2 www.belimo.eu |
| Сертификация IEC/EN | IEC/EN 60730-1 and IEC/EN 60730-2-14 |
| Импульсное напряжение питания / управления | 0,8 кВ |
| Температура окружающей среды | -30…50°C |
| Влажность окружающей среды | 95% r.h., non-condensing |
| Масса | |
|---|---|
| Масса | 0,45 кг |

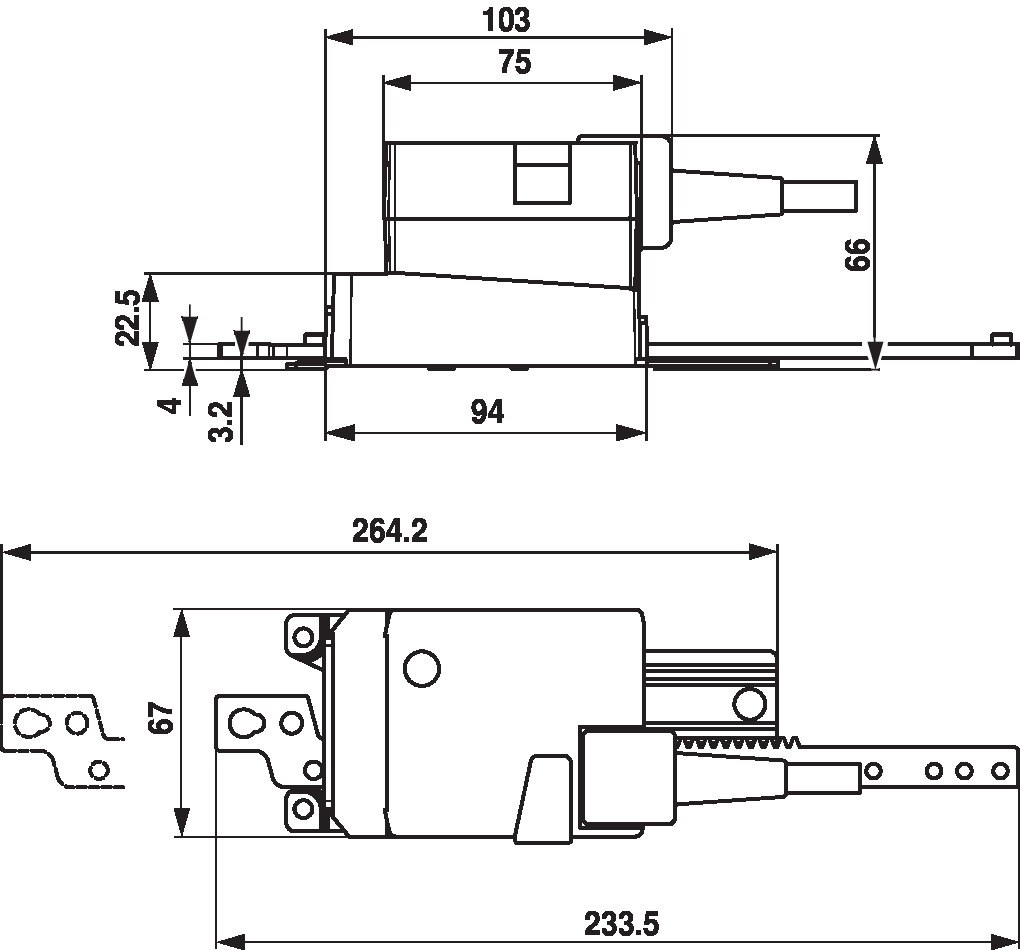

Чертёж и схемы подключения
Где применяется
- заслонки и задвижки с прямолинейным ходом
- щелевые и шиберные заслонки в вентиляции и технологических установках
- крышные и стеновые клапаны с рычажной передачей
Как подобрать и смонтировать
- Усилие. 150 Н на штоке; ход макс. 60 мм, настраивается с шагом 20 мм. Усилие страгивания заслонки берите из документации её производителя.
- Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
- Управление. откр/закр, плавное 0/2…10 В, настраиваемое (MF). Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
