Электродвигатель взводит пружину и поворачивает заслонку в рабочее положение; пока есть питание, редуктор удерживает створки. При пропадании напряжения пружина за несколько секунд возвращает заслонку в безопасное положение (открыто или закрыто — задаётся ориентацией привода при монтаже, L/R). Управление и обратная связь передаются по цифровой шине, параметры привода читаются и настраиваются с контроллера.
Что это даёт
Режим работыЛогика работы задаётся схемой подключения: открыть/закрыть, трёхпозиционное или плавное управление в зависимости от исполнения.
Преобразователь сигналов датчиковВход для пассивного или активного датчика: сигнал передаётся по шине MP-Bus, отдельный модуль ввода не нужен.
Настраиваемые параметрыПараметры (диапазон сигнала, время хода, направление, безопасное положение) задаются сервисным инструментом или через Belimo Assistant.
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
не менее 60 000 срабатываний в безопасное положение
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Класс защиты всп. переключателя
II, усиленная изоляция
Степень защиты IEC/EN
IP54
ЭМС
CE по 2014/30/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Гигиенические испытания
по VDI 6022 ч. 1
Тип действия
Type 1.AA.B
Импульсное напряжение питания / управления
0,8 кВ
Импульсное напряжение всп. переключателя
2,5 кВ
Степень загрязнения
3
Влажность окружающей среды
макс. 95 % отн., без конденсации
Температура окружающей среды
-30…50°C
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
1,5 кг
Чертёж и схемы подключения

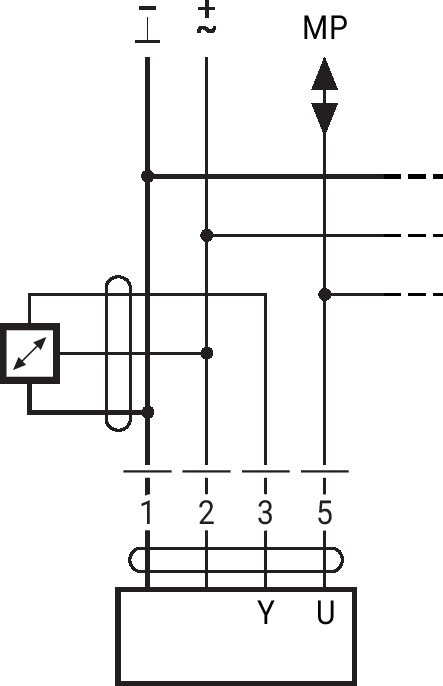

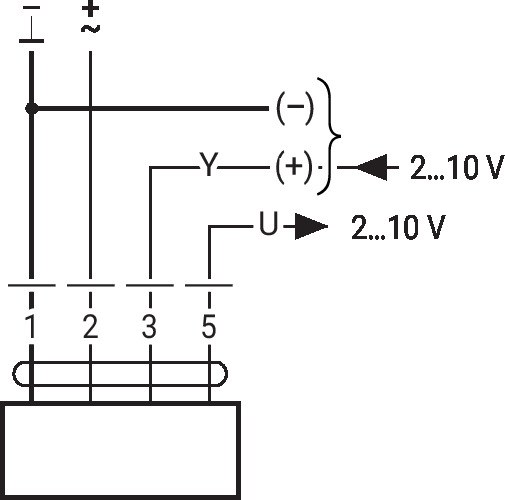

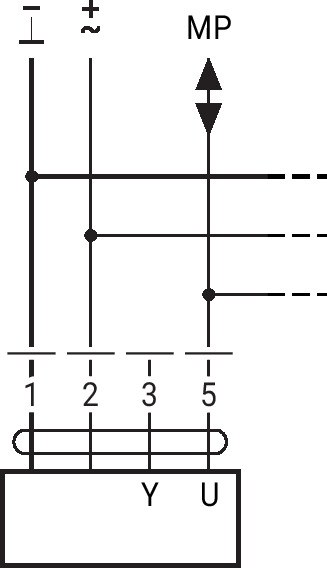

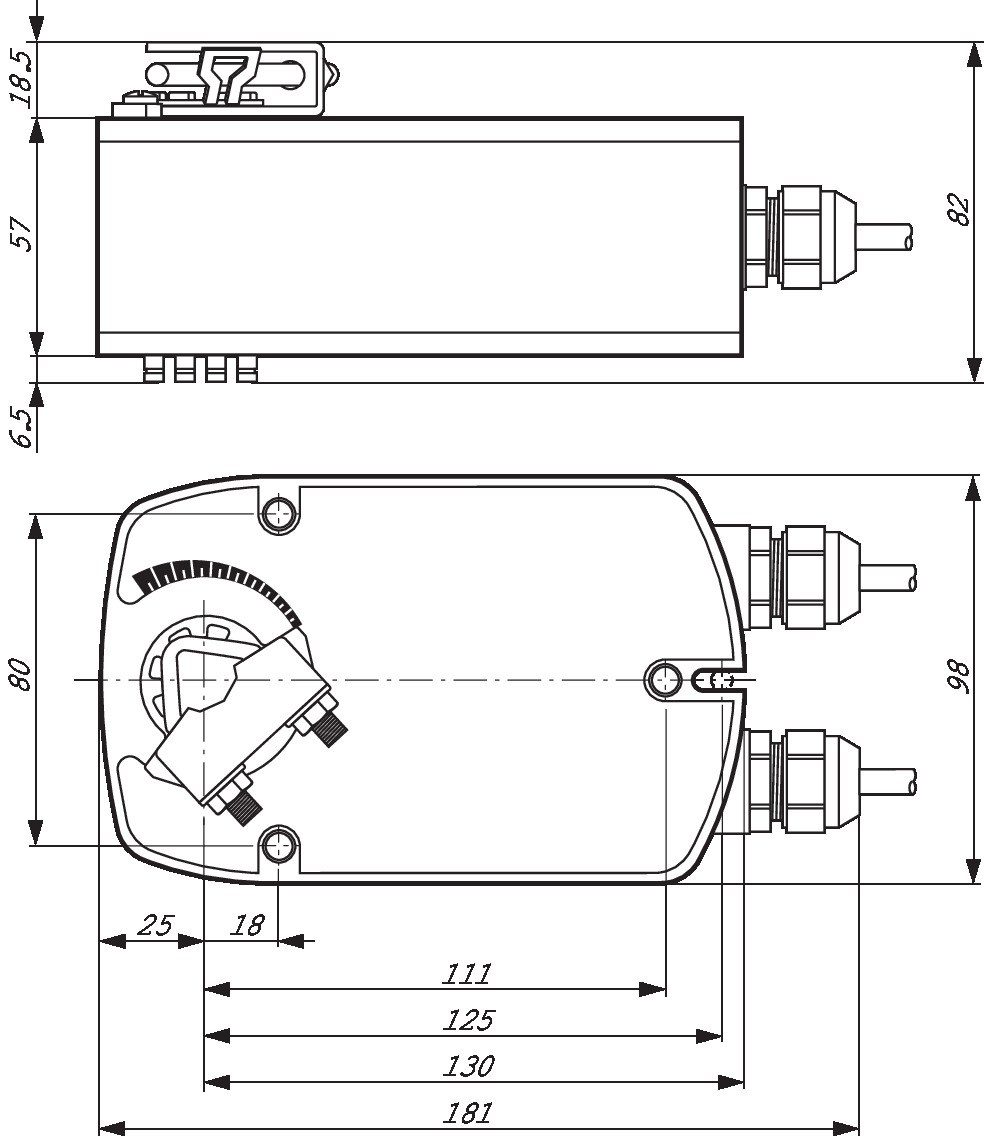

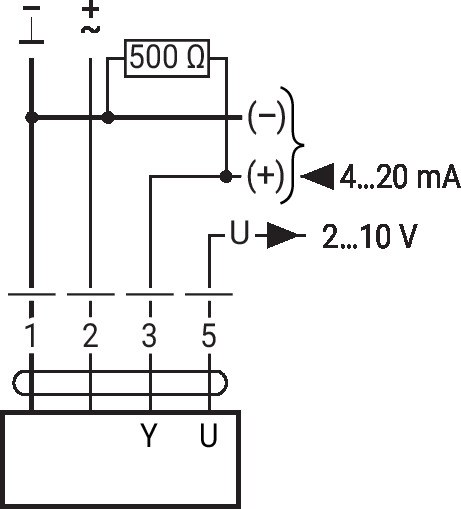

Габаритный чертёж, ммУправление 4…20 мА через внешний резисторСхема подключенияСхема подключенияAC/DC 24 В, плавноеПодключение активных датчиковПодключение к MP-Bus
Где применяется
заслонки наружного воздуха перед калорифером
вытяжные клапаны, которые должны закрываться при остановке системы
воздушные завесы и приточные камеры с защитой от замораживания
Как подобрать и смонтировать
Момент. 4 Н·м хватает на заслонку площадью примерно до 0,8 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Вал. универсальный захват вала 8…16 мм. Проверьте размер и длину посадочной части вала заслонки.

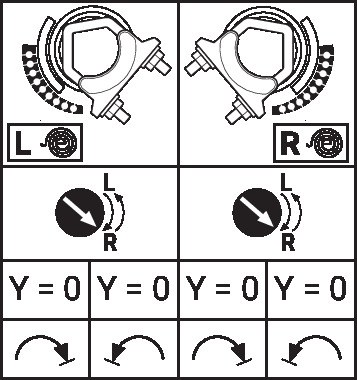

Безопасное положение. Открыто или закрыто — определяется установкой привода L/R при монтаже; направление возврата проверьте до подключения.
Сигнализация. 1 × SPDT — подключите к входам контроллера для подтверждения положения створок.
Аксессуары
Наименование
Тип
Задатчик положения, настенный монтаж
SGA24
Задатчик положения, встраиваемый
SGE24
Задатчик положения, на панель
SGF24
Задатчик положения, настенный монтаж
CRP24-B1
Удлинитель вала 170 мм ø10 мм для вала заслонки ø6…16 мм
AV6-20
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
