Технические данные
Характеристики
Площадь заслонкидо 8 м²
Всп. переключателинет
Возврат при отказе питаниянет
Время хода150 с / 90°
Управлениеплавное 0/2…10 В
ПитаниеAC/DC 24 В
Крутящий момент40 Н·м
НазначениеДля воздушных клапанов
Тип приводаповоротный
СерияGM
ПроизводительBelimo
Подробно
Описание

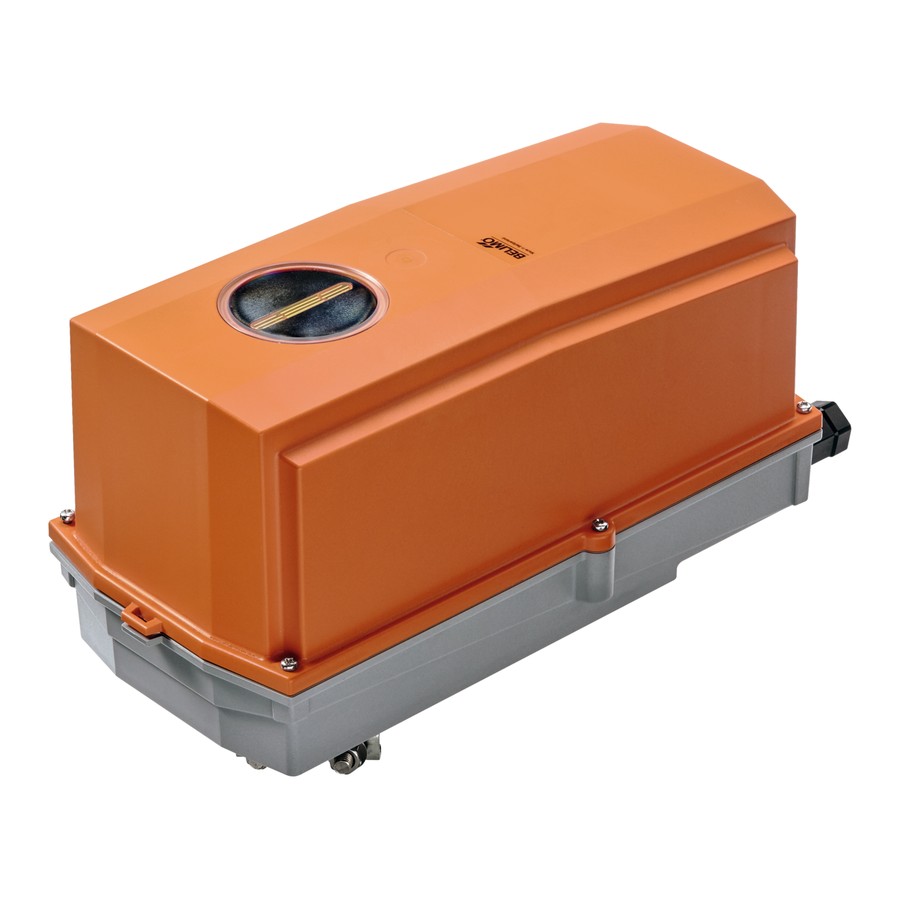

Электропривод Belimo GM24G-SR-T (40 Н·м) — привод заслонки в защищённом корпусе IP66/67. Крутящий момент 40 Н·м, площадь заслонки до 8 м². Питание AC/DC 24 В, управление: плавное 0/2…10 В.
Крутящий момент40 Н·м
ПитаниеAC/DC 24 В
Управлениеплавное 0/2…10 В
Время хода150 с / 90°
Возврат при отказе питаниянет, положение удерживается редуктором
Всп. переключателинет
Площадь заслонкидо 8 м²
Степень защитыIP66/67
Как работает
Механизм тот же, что у стандартных поворотных приводов, но в герметичном корпусе IP66/67: подходит для установки на улице и в помещениях с влажной уборкой, конденсатом и пылью. Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.
Что это даёт
Область примененияЗаслонки наружного воздуха, рециркуляции и вытяжки, где при отказе питания клапан обязан вернуться в безопасное положение.
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC/DC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В / DC 19,2…28,8 В
Потребляемая мощность в работе
4,5 Вт
Потребляемая мощность в покое
2 Вт
Расчётная мощность для выбора кабеля
6,5 В·А
Подключение питания / управления
клеммы 4 мм² (кабель ø4…10 мм, 4-жильный)
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Крутящий момент двигателя
40 Н·м
Диапазон управляющего сигнала Y
2…10 В
Входное сопротивление
100 kΩ
Сигнал обратной связи U
2…10 В
Обратная связь U, нагрузка
макс. 1 мА
Точность позиционирования
±5%
Направление движения
переключателем 0/1
Направление движения, примечание
Y = 0 В: при положении переключателя 0 — против часовой, 1 — по часовой
Ручное управление
кнопкой, с фиксацией (под защитной крышкой)
Угол поворота
макс. 95°
Угол поворота, примечание
ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя
150 с / 90°
Уровень звуковой мощности, двигатель
45 дБ(А)
Механическое присоединение
универсальный захват вала 14…26,7 мм
Индикация положения
механический, съёмный указатель
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL
источник класса 2
Степень защиты IEC/EN
IP66/67
Степень защиты NEMA/UL
NEMA 4X
Корпус (UL)
UL Enclosure Type 4X
ЭМС
CE по 2014/30/EU
Директива по низковольтному оборудованию
CE по 2006/95/EC
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Тип действия
Type 1
Импульсное напряжение питания / управления
0,8 кВ
Степень загрязнения
4
Влажность окружающей среды
макс. 100 % отн.
Температура окружающей среды
-30…50°C
Температура среды, примечание
−40…50 °C для исполнения со встроенным подогревом
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
3,4 кг
Чертёж и схемы подключения

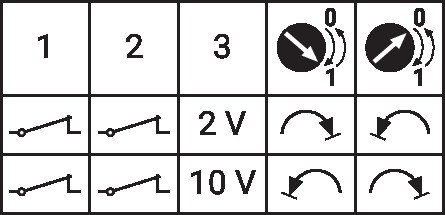

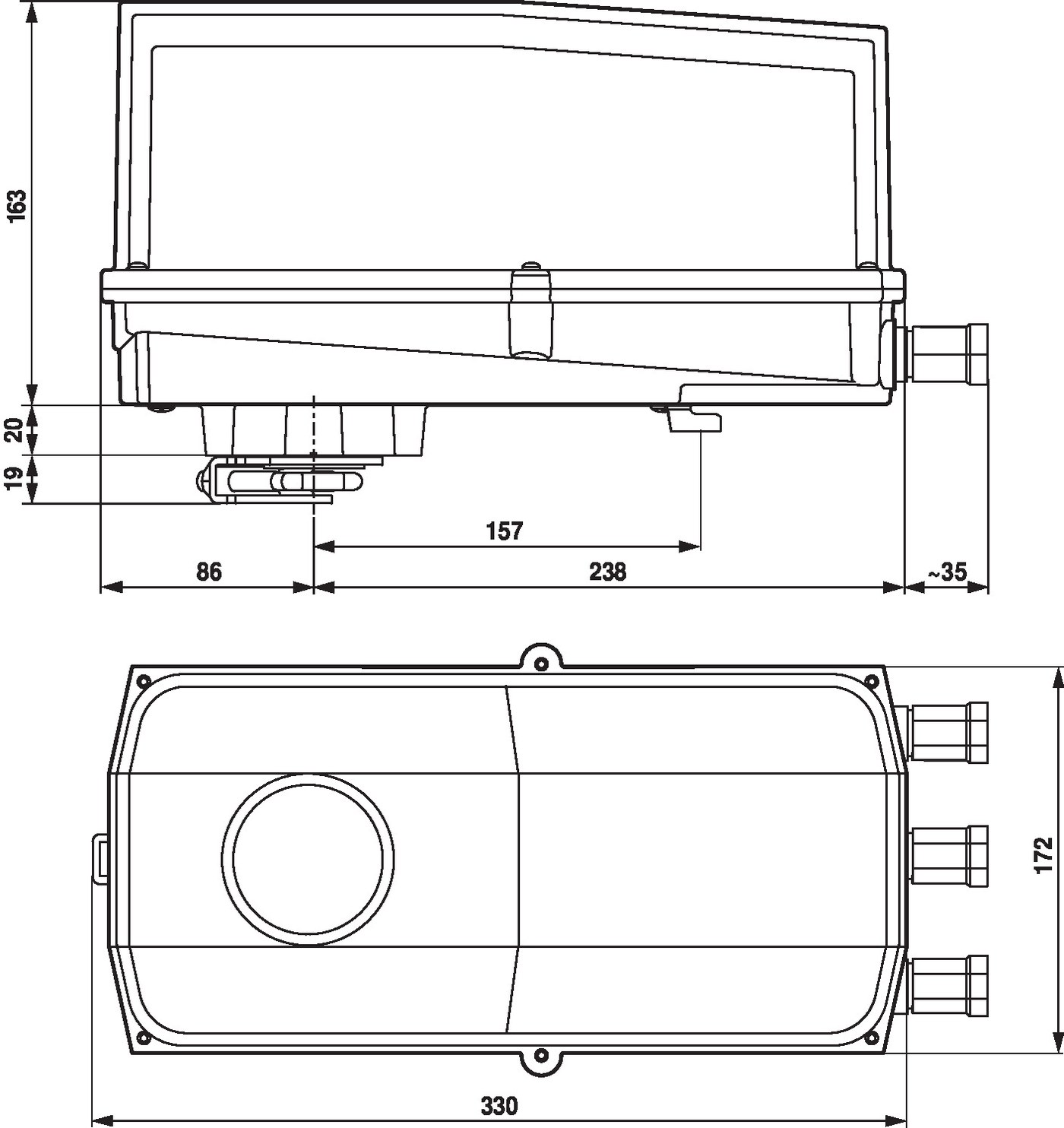

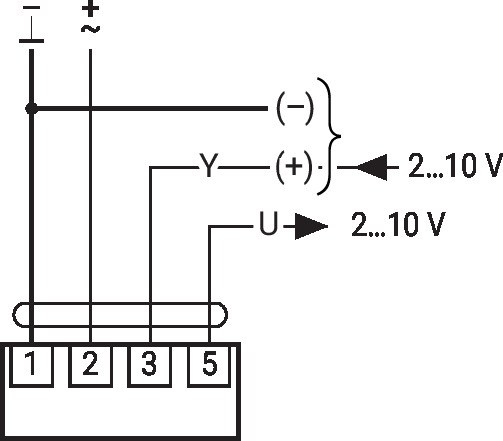

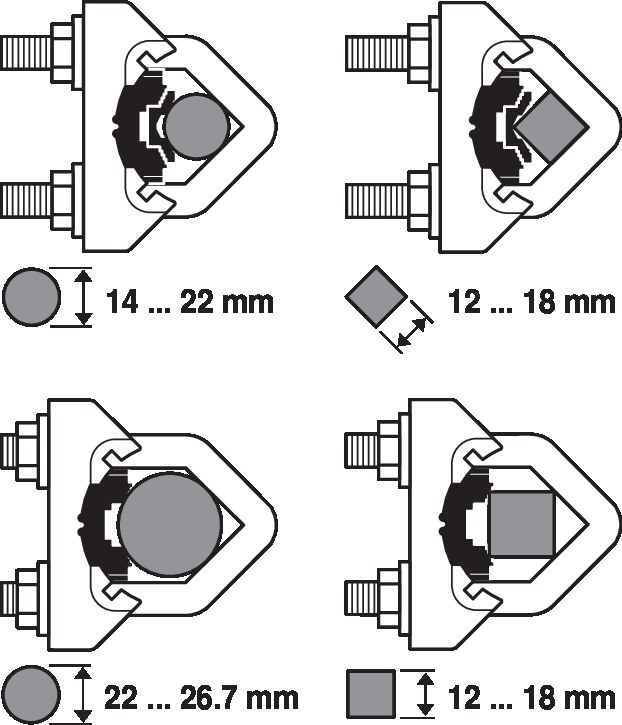

Габаритный чертёж, ммДиапазон захвата валаДлина шпинделяСхема подключенияСхема подключения
Где применяется
заслонки наружной установки, крышные и на фасаде
пищевые производства и помещения с влажной уборкой
промышленные установки с пылью и агрессивной средой
Как подобрать и смонтировать
Момент. 40 Н·м хватает на заслонку площадью примерно до 8 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. плавное 0/2…10 В. Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
Вал. универсальный захват вала 14…26,7 мм. Проверьте размер и длину посадочной части вала заслонки.
Аксессуары
Наименование
Тип
Задатчик положения, настенный монтаж
SGA24
Задатчик положения, встраиваемый
SGE24
Задатчик положения, на панель
SGF24
Задатчик положения, настенный монтаж
CRP24-B1
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Допускается установка на улице при отсутствии прямого воздействия воды и снега на корпус.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
