Возврат при отказе питаниянет, положение удерживается редуктором
Всп. переключателинет
Площадь заслонкидо 8 м²
Степень защитыIP54

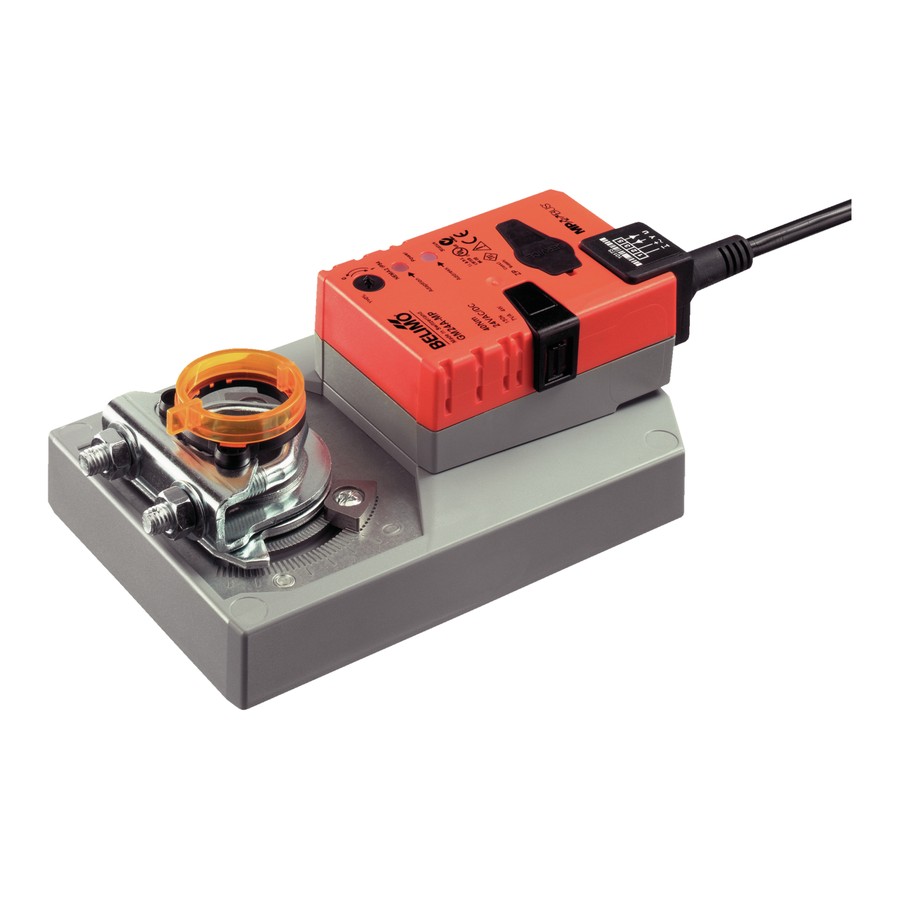

Как работает
Электродвигатель через редуктор поворачивает вал заслонки на угол до 95°; при снятии питания положение удерживается самотормозящимся редуктором, возврата в исходное положение нет. Поэтому такие приводы ставят на регулирующие и запорные заслонки внутри системы, где отказ питания не создаёт аварии. Управление и обратная связь передаются по цифровой шине, параметры привода читаются и настраиваются с контроллера.
Что это даёт

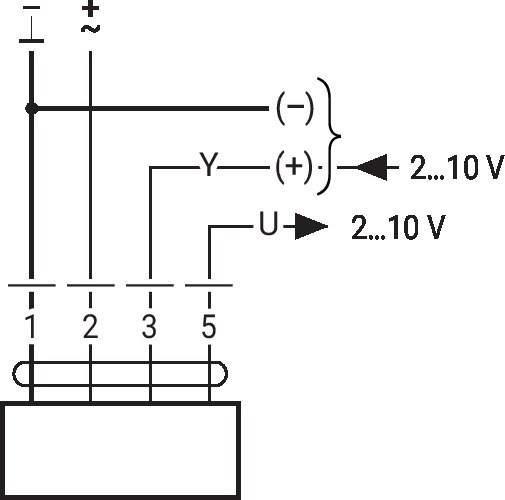

Режим работыЛогика работы задаётся схемой подключения: открыть/закрыть, трёхпозиционное или плавное управление в зависимости от исполнения.

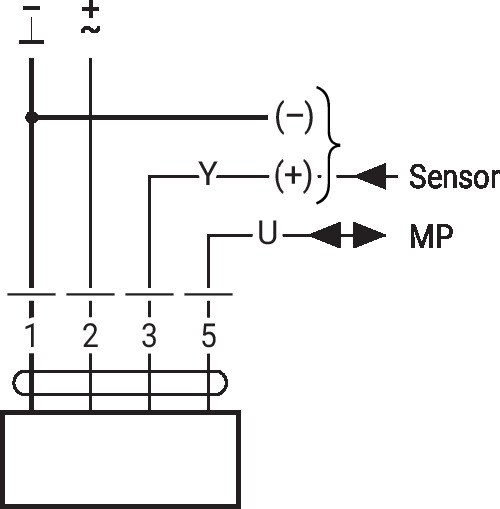

Преобразователь сигналов датчиковВход для пассивного или активного датчика: сигнал передаётся по шине MP-Bus, отдельный модуль ввода не нужен.
Настраиваемые параметрыПараметры (диапазон сигнала, время хода, направление, безопасное положение) задаются сервисным инструментом или через Belimo Assistant.
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC/DC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В / DC 21,6…28,8 В
Потребляемая мощность в работе
4,5 Вт
Потребляемая мощность в покое
1,6 Вт
Расчётная мощность для выбора кабеля
7 В·А
Подключение питания / управления
кабель 1 м, 4×0,75 мм²
Функциональные параметры
Крутящий момент двигателя
40 Н·м
Момент, настраиваемый
снижение до 25%, 50%, 75%
Диапазон управляющего сигнала Y
2…10 В
Входное сопротивление
100 kΩ
Диапазон сигнала Y, настраиваемый
начальная точка 0,5…30 В
Обратная связь U, нагрузка
макс. 0,5 мА
Обратная связь U, настраиваемая
начальная точка 0,5…8 В
Направление, настройка
реверс электронный
Направление движения, примечание

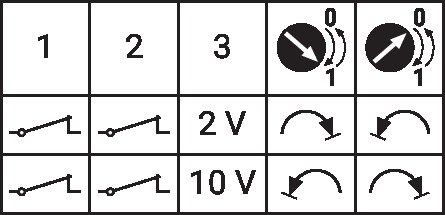

Y = 0 В: при положении переключателя 0 — против часовой, 1 — по часовой
Ручное управление
кнопкой, с фиксацией
Угол поворота
макс. 95°
Угол поворота, примечание
ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя
150 с / 90°
Время хода, настраиваемое
75…290 с
Уровень звуковой мощности, двигатель
45 дБ(А)
Адаптация диапазона
вручную
Адаптация диапазона, настройка
без действия
Адаптация при включении
адаптация после нажатия кнопки ручного управления
Принудительное управление

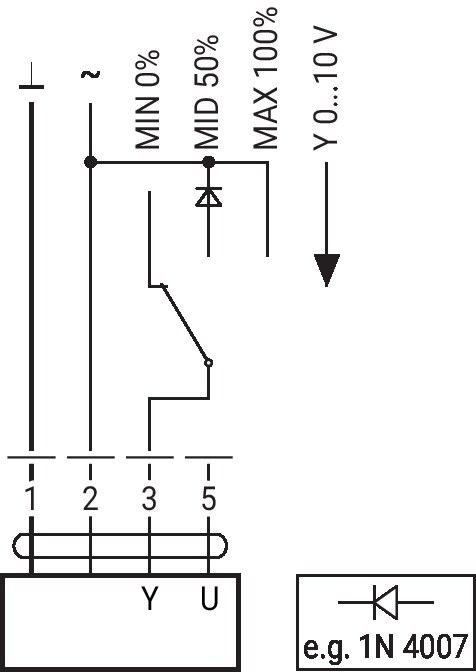

MAX (максимум) = 100 %
Принудительное управление, настройка
MAX = (MIN + 32 %)…100 %
Механическое присоединение
универсальный захват вала, двусторонний 12…26,7 мм
Индикация положения
механический, съёмный указатель
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL
источник класса 2
Степень защиты IEC/EN
IP54
Степень защиты NEMA/UL
NEMA 2
Корпус (UL)
UL Enclosure Type 2
ЭМС
CE по 2014/30/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
регулирующие и запорные заслонки приточных и вытяжных установок
смесительные и рециркуляционные камеры
зональные заслонки систем с переменным расходом

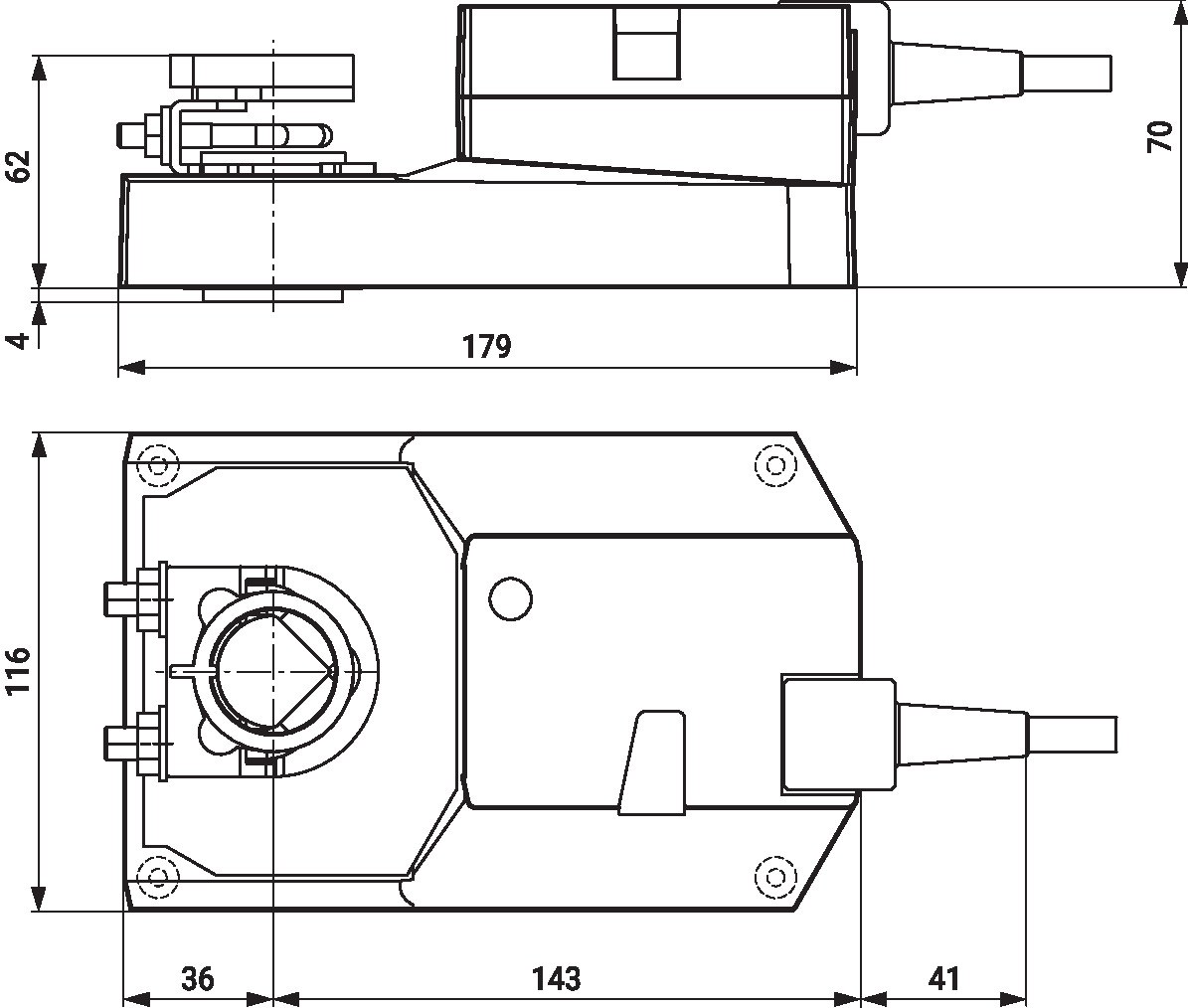

Как подобрать и смонтировать
Момент. 40 Н·м хватает на заслонку площадью примерно до 8 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.

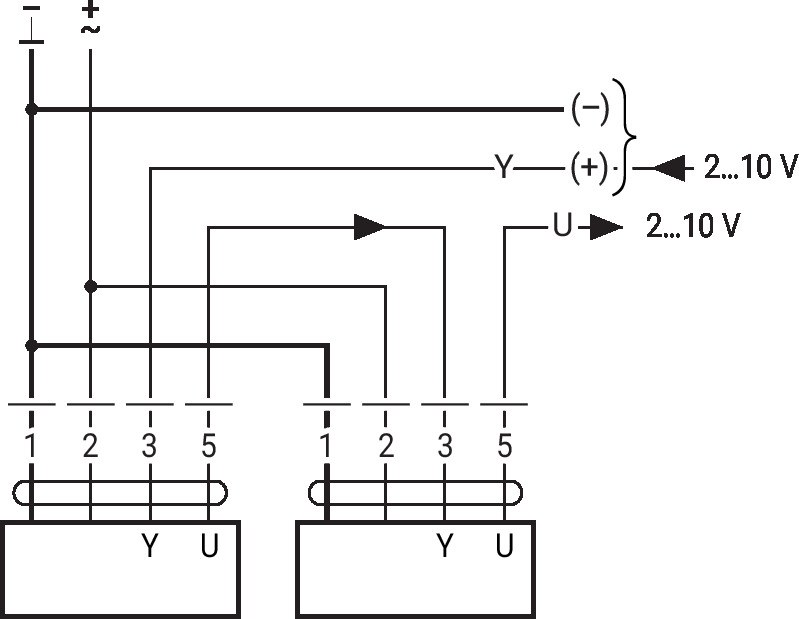

Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Вал. универсальный захват вала, двусторонний 12…26,7 мм. Проверьте размер и длину посадочной части вала заслонки.
Аксессуары
Наименование
Тип

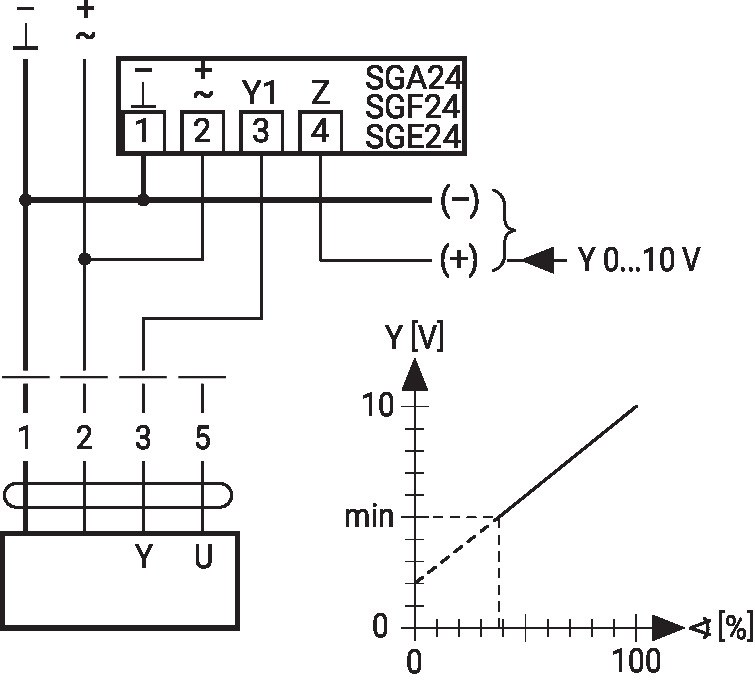

Задатчик положения, настенный монтаж
SGA24
Задатчик положения, встраиваемый
SGE24
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
