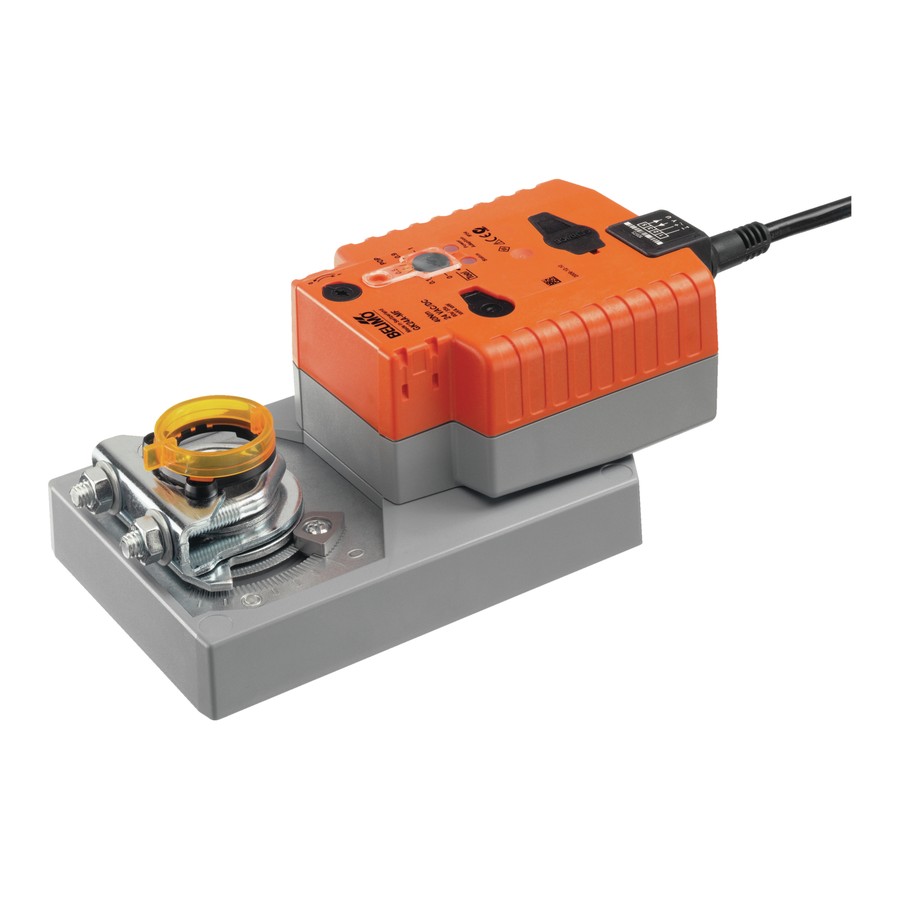

Электропривод Belimo GK24A-SZ (40 Н·м)

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: GK24A-SZ

Техлист ВЕНТАР-С (PDF)Скачать ↓Technical data sheet Belimo (PDF, англ.)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Электропривод Belimo GK24A-SZ (40 Н·м) — привод заслонки с конденсатором для возврата в безопасное положение, 40 Н·м, питание AC/DC 24 В, управление плавное 0/2…10 В.

⚙️ Подбор и заказ

Комментарий к заказу Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Площадь заслонки до 8 м²

Всп. переключатели нет

Возврат при отказе питания конденсатор (электронный возврат)

Время хода 150 с / 90°

Управление плавное 0/2…10 В

Питание AC/DC 24 В

Крутящий момент 40 Н·м

Назначение Для воздушных клапанов

Тип привода поворотный

Серия GK

Производитель Belimo

Подробно

Описание

Электропривод Belimo GK24A-SZ (40 Н·м) — привод заслонки с конденсатором для возврата в безопасное положение. Крутящий момент 40 Н·м, площадь заслонки до 8 м². Питание AC/DC 24 В, управление: плавное 0/2…10 В. Возврат в безопасное положение — конденсатор (электронный возврат).

Крутящий момент40 Н·м

ПитаниеAC/DC 24 В

Управлениеплавное 0/2…10 В

Время хода150 с / 90°

Возврат при отказе питанияконденсатор (электронный возврат)

Всп. переключателинет

Площадь заслонкидо 8 м²

Степень защитыIP54

Как работает

Вместо пружины в приводе стоят конденсаторы: после подачи питания они заряжаются, и при отказе сети запасённая энергия возвращает заслонку в безопасное положение электродвигателем. В отличие от пружинного привода положение возврата настраивается ручкой POP от 0 до 100 % и не требует переориентации корпуса. Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.

Что это даёт

Режим работыЛогика работы задаётся схемой подключения: открыть/закрыть, трёхпозиционное или плавное управление в зависимости от исполнения.

Время предварительной зарядкиПосле включения питания конденсаторы заряжаются несколько секунд; в это время привод удерживает безопасное положение.

Состояние при поставкеКонденсаторы поставляются разряженными: после подачи питания привод выполняет предварительную зарядку и только затем принимает команды.

Настройка безопасного положения (POP)Положение, в которое привод уходит при пропадании питания, задаётся ручкой POP с шагом 10 %.

Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.

Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.

Технические характеристики

Электрические параметры
Номинальное напряжение	AC/DC 24 В
Частота питания	50/60 Гц
Диапазон напряжения	AC 19,2…28,8 В / DC 21,6…28,8 В
Потребляемая мощность в работе	11 Вт
Потребляемая мощность в покое	3 Вт
Расчётная мощность для выбора кабеля	21 В·А
Пусковой ток (Imax)	20,0 А при 5 мс
Подключение питания / управления	кабель 1 м, 4×0,75 мм²
Параллельная работа	да (с учётом данных производительности)

Функциональные параметры
Крутящий момент двигателя	40 Н·м
Диапазон управляющего сигнала Y	0,5…10 В
Входное сопротивление	100 kΩ
Сигнал обратной связи U	0,5…10 В
Обратная связь U, нагрузка	макс. 0,5 мА
Установка безопасного положения	0…100 %, шаг 10 % (ручка POP в положении 0 — левый упор)
Время перекрытия провала питания (PF)	2 с
Точность позиционирования	±5%
Направление движения	переключателем 0/1
Направление возврата	переключателем 0…100%

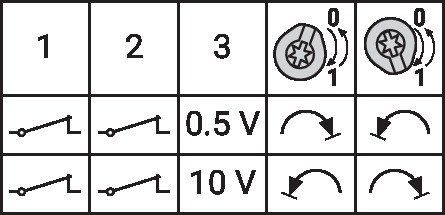

Направление движения, примечание	Y = 0 В: при положении переключателя 0 — против часовой, 1 — по часовой
Ручное управление	кнопкой
Угол поворота	макс. 95°
Угол поворота, примечание	ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя	150 с / 90°
Время возврата в безопасное положение	35 с / 90°
Уровень звуковой мощности, двигатель	52 дБ(А)
Уровень звуковой мощности при возврате	61 дБ(А)
Механическое присоединение	универсальный захват вала, двусторонний 12…26,7 мм
Индикация положения	механический, съёмный указатель

Безопасность и условия эксплуатации
Класс защиты IEC/EN	III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL	источник класса 2
Степень защиты IEC/EN	IP54
Степень защиты NEMA/UL	NEMA 2
Корпус (UL)	UL Enclosure Type 2
ЭМС	CE по 2014/30/EU
Сертификация IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL	cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Гигиенические испытания	по VDI 6022 ч. 1
Тип действия	Type 1.AA
Импульсное напряжение питания / управления	0,8 кВ
Степень загрязнения	3
Влажность окружающей среды	макс. 95 % отн., без конденсации
Температура окружающей среды	-30…50°C
Температура хранения	-40…80°C
Обслуживание	не требует обслуживания

Масса
Масса	2,0 кг

Чертёж и схемы подключения

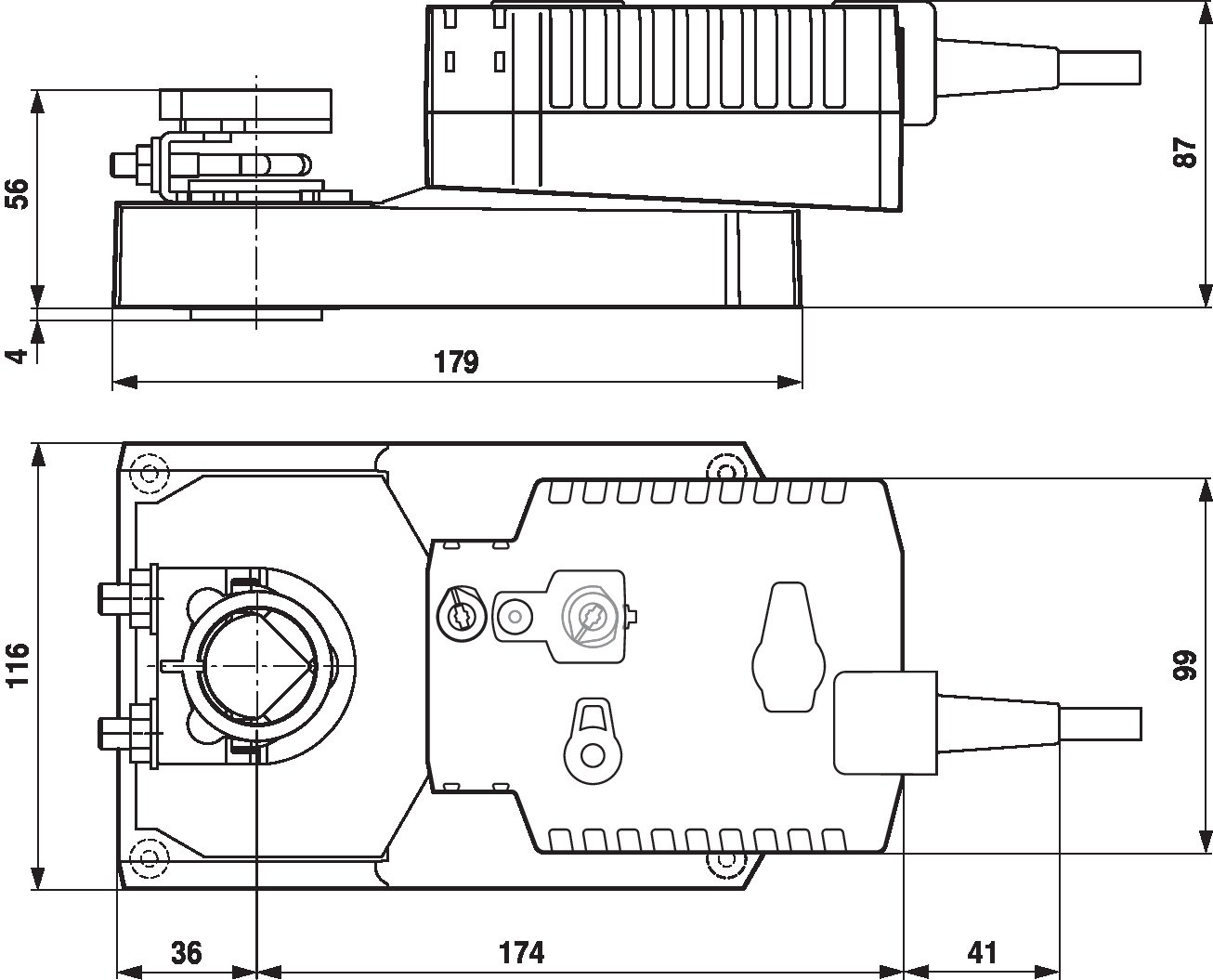

Габаритный чертёж Belimo GK24A-SZ — Габаритный чертёж, мм

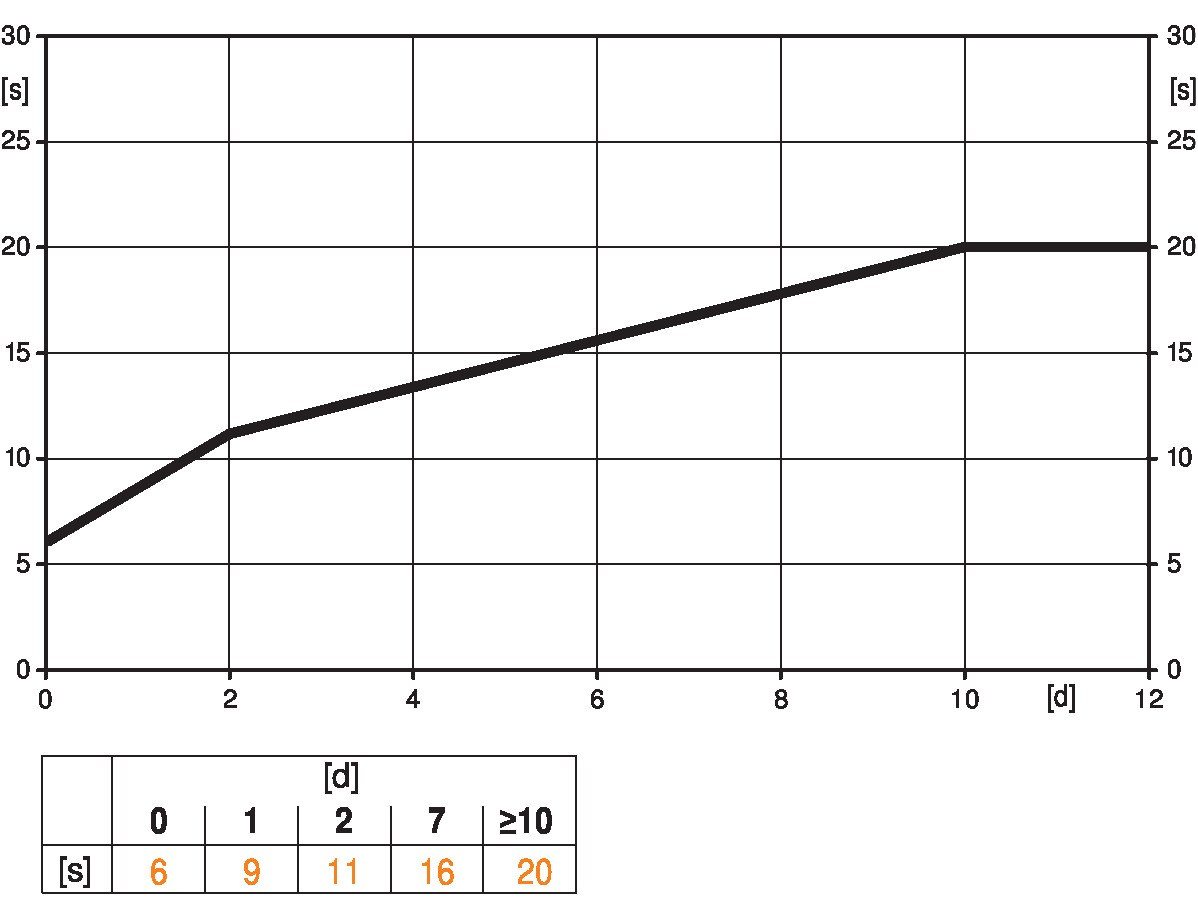

GK24A-SZ — Время предварительной зарядки — Время предварительной зарядки

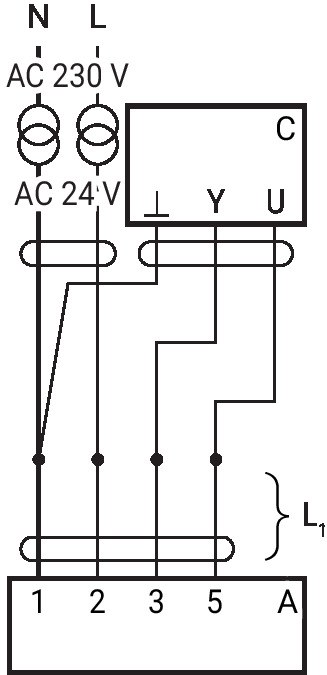

GK24A-SZ — Схема подключения — Схема подключения

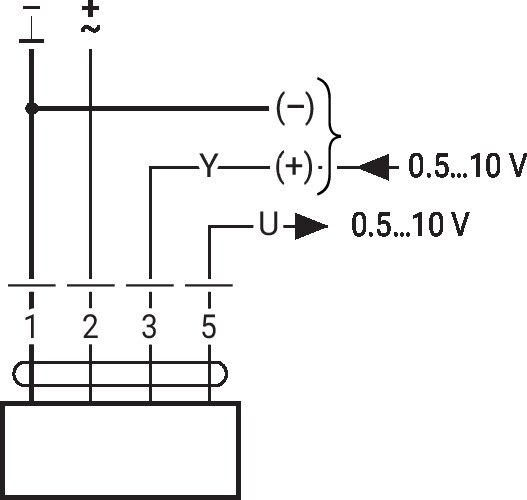

GK24A-SZ — AC/DC 24 В, плавное — AC/DC 24 В, плавное

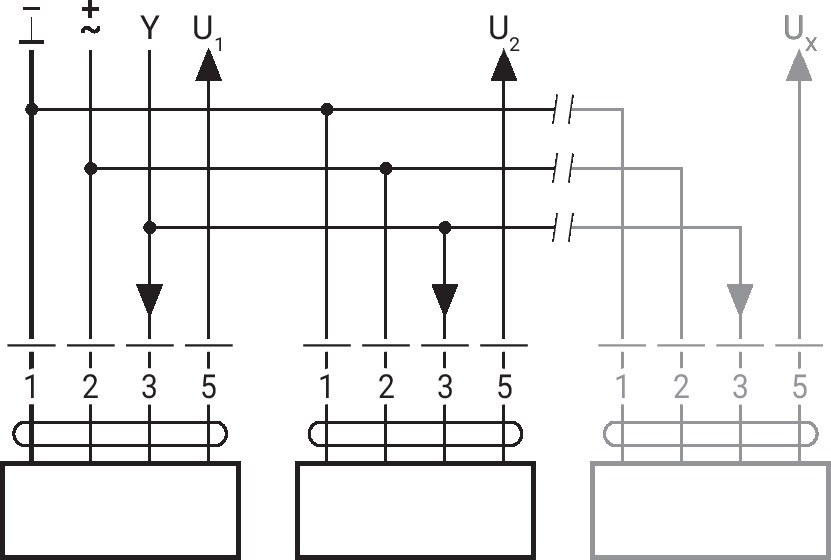

GK24A-SZ — Параллельная работа — Параллельная работа

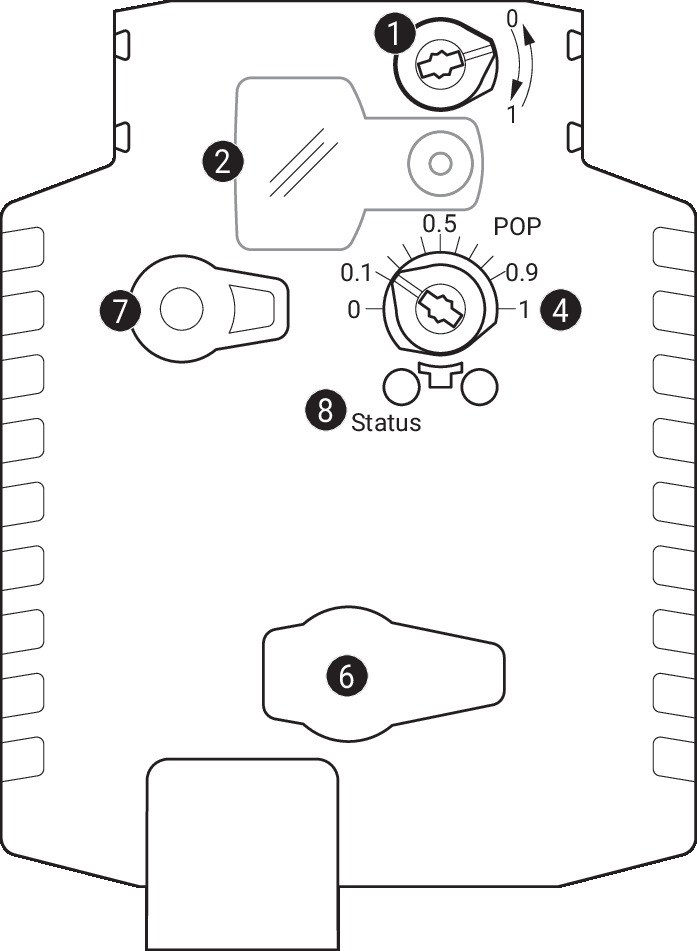

GK24A-SZ — Органы управления и индикация — Органы управления и индикация

Где применяется

заслонки наружного воздуха, где пружинный привод не помещается или нужна настройка положения возврата
системы, где требуется тихий возврат без удара пружины
крупные заслонки с моментом до 40 Н·м

Как подобрать и смонтировать

Момент. 40 Н·м хватает на заслонку площадью примерно до 8 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. плавное 0/2…10 В. Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
Вал. универсальный захват вала, двусторонний 12…26,7 мм. Проверьте размер и длину посадочной части вала заслонки.
Безопасное положение. Задаётся ручкой POP 0…100 %; после включения питания дождитесь окончания зарядки конденсаторов.

Аксессуары

Наименование	Тип
Задатчик положения, настенный монтаж	SGA24
Задатчик положения, встраиваемый	SGE24
Задатчик положения, на панель	SGF24
Задатчик положения, настенный монтаж	CRP24-B1

Важно знать

Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.

Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
