Технические данные
Характеристики
ПитаниеAC/DC 24 В
Присоединение к валупосадка 12x12 мм, сквозной полый вал
Всп. переключатели2 × SPDT
Возврат при отказе питаниявозвратная пружина
Время хода<60 с / 90°
Управлениеплавное 0/2…10 В
Крутящий момент4 Н·м
НазначениеДля огнезадерживающих клапанов
Тип приводаповоротный
СерияBFL
ПроизводительBelimo
Подробно
Описание

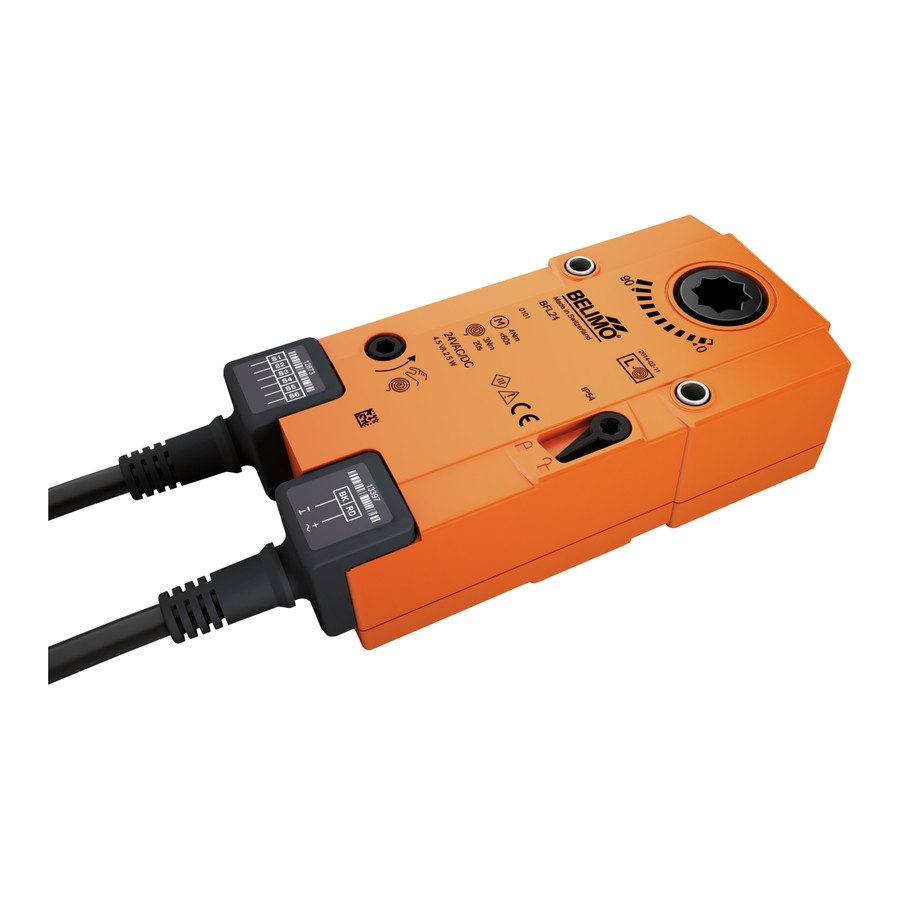

Электропривод Belimo BFL24-SR (4 Н·м) — привод огнезадерживающего клапана. Крутящий момент 4 Н·м. Питание AC/DC 24 В, управление: плавное 0/2…10 В. Возврат в безопасное положение — возвратная пружина.
Крутящий момент4 Н·м
ПитаниеAC/DC 24 В
Управлениеплавное 0/2…10 В
Время хода<60 с / 90°
Возврат при отказе питаниявозвратная пружина
Всп. переключатели2 × SPDT
Присоединение к валупосадка 12x12 мм, сквозной полый вал
Степень защитыIP54
Как работает
Привод огнезадерживающего клапана: в дежурном режиме заслонка открыта и удерживается двигателем против взведённой пружины. При снятии питания (по сигналу прибора управления или от термоэлектрического размыкателя) пружина закрывает клапан. Два вспомогательных переключателя сообщают положение створок. Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.
Что это даёт
Режим работыЛогика работы задаётся схемой подключения: открыть/закрыть, трёхпозиционное или плавное управление в зависимости от исполнения.
Safety Position Lock™Безопасное положение фиксируется механически: при снятии питания заслонка гарантированно возвращается пружиной и удерживается.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Бесщёточный приводБесщёточный двигатель с электронным управлением обеспечивает постоянное время хода и ресурс без обслуживания.
Сигнализация положенияВстроенные вспомогательные переключатели передают в систему автоматики подтверждение фактического положения створок.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC/DC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В / DC 21,6…28,8 В
Потребляемая мощность в работе
2,3 Вт
Потребляемая мощность в покое
0,6 Вт
Расчётная мощность для выбора кабеля
4,1 В·А
Пусковой ток (Imax)
2,9 А при 5 мс
Вспомогательный переключатель
2×SPDT
Коммутационная способность всп. переключателя
1 мА…3 А (0,5 А индуктивная), DC 5 В…AC 250 В
Точки срабатывания всп. переключателя
5° / 80°

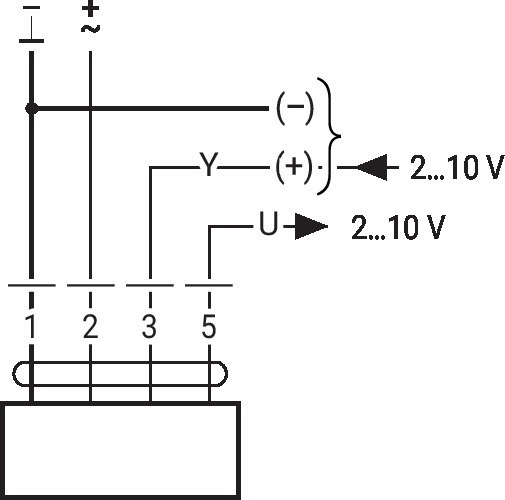

Подключение питания / управления
кабель 1 м, 4×0,75 мм², безгалогенный (FRNC)

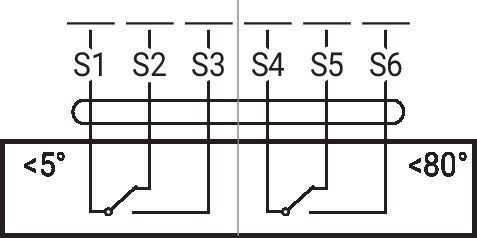

Подключение всп. переключателя
кабель 1 м, 6×0,75 мм², безгалогенный (FRNC)
Функциональные параметры
Крутящий момент двигателя
4 Н·м
Момент возврата (пружина)
3 Н·м
Диапазон управляющего сигнала Y
2…10 В
Входное сопротивление
100 kΩ
Сигнал обратной связи U
2…10 В
Обратная связь U, нагрузка
макс. 0,5 мА
Точность позиционирования
±5%
Направление движения
выбирается установкой L/R
Ручное управление
фиксатором положения
Угол поворота
макс. 95°
Время хода двигателя
<60 с / 90°
Время возврата в безопасное положение
20 с при -10…55 °C, <60 с @ -30…-10°C
Уровень звуковой мощности, двигатель
43 дБ(А)
Уровень звуковой мощности при возврате
62 дБ(А)

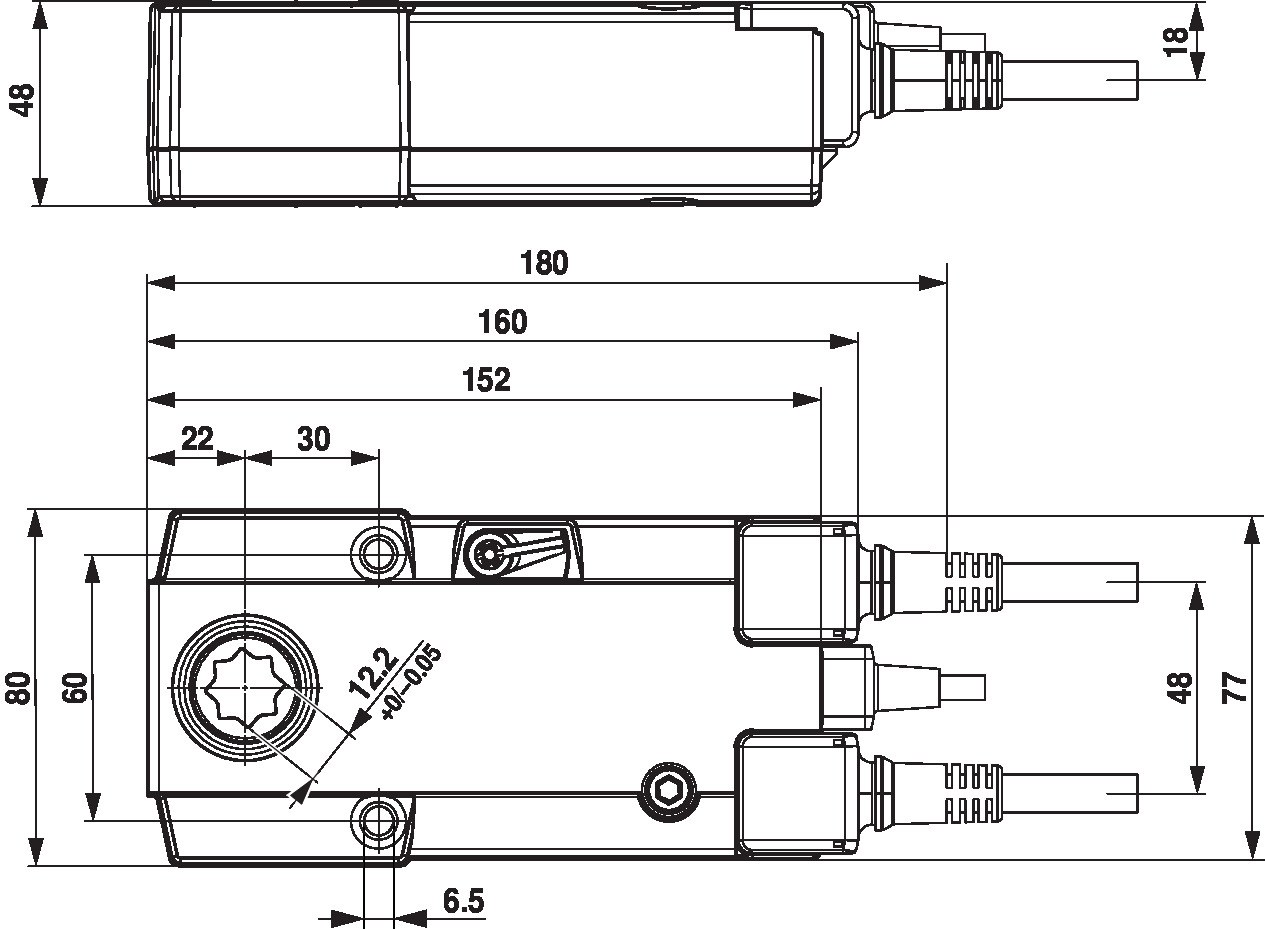

Механическое присоединение
посадка 12x12 мм, сквозной полый вал
Индикация положения
механический, стрелочный указатель
Ресурс
не менее 60 000 срабатываний в безопасное положение
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Класс защиты всп. переключателя
II, усиленная изоляция
Степень защиты IEC/EN
IP54
Степень загрязнения
3
Влажность окружающей среды
макс. 95 % отн., без конденсации
Температура среды, нормальный режим
-30…55°C
Температура среды при срабатывании защиты
безопасное положение достигается при температуре до 75 °C
нормально открытые огнезадерживающие клапаны в воздуховодах
клапаны в противопожарных преградах между секциями здания
комплектация клапанов российских и европейских производителей
Как подобрать и смонтировать
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. плавное 0/2…10 В. Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
Вал. посадка 12x12 мм, сквозной полый вал. Проверьте размер и длину посадочной части вала заслонки.
Безопасное положение. Открыто или закрыто — определяется установкой привода L/R при монтаже; направление возврата проверьте до подключения.
Сигнализация. 2 × SPDT — подключите к входам контроллера для подтверждения положения створок.
Совместимость. Привод подбирается под конкретный сертифицированный клапан: сверяйте момент, вал и схему подключения с паспортом клапана.
Аксессуары
Наименование
Тип
Кронштейн SN2-C7 для BFL, BFN, BFA, BEN, BEE
ZSN-B
Рукоятка ручного управления 40 мм
ZKN1-B
Рукоятка ручного управления 63 мм
ZKN2-B
Рукоятка ручного управления, гибкая
ZFHC-B
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
